Questões de Concurso sobre Terraplenagem

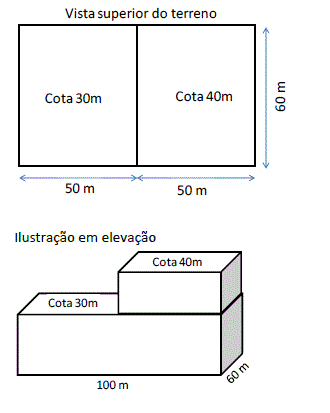

Considere o terreno de 100 m x 60 m ilustrado, formado por dois platôs de cotas iguais a 30 m e 40 m. Pretende-se nivelar todo o terreno na cota 38 m.

A afirmação correta é a seguinte:

Terraplanagem é uma técnica construtiva com o objetivo de regularizar a topografia de um terreno através de cortes e aterros para compensação de volumes de solo. O volume de corte (Vc) é igual à área da seção do solo (Ac) multiplicada pela média das alturas h e H, acrescentando-se um percentual de empolamento (f) que, por sua vez, é o aumento de volume de um material, quando removido de seu estado natural, expresso em porcentagem. A figura abaixo mostra, esquematicamente, um perfil de solo em argila natural no qual será executado um corte com valores de Ac, H, h e f equivalentes a 20m², 5m, 3m e 25%, respectivamente. O volume desse corte será utilizado para compensar um volume de aterro (Va) igual a 200 m³.

Fonte: MILITO, [S.A]

Considerando as informações sobre terraplanagem, a interpretação CORRETA da figura é a de que a compensação entre os volumes de corte e aterro gerou

Em terraplanagem, a distância vertical entre um ponto do greide e o ponto correspondente no terreno é denominada de cota:

Sobre terraplanagem, analise as afirmações:

I) A escavação é um processo empregado para romper a compacidade do solo em seu estado natural tornando possível o seu manuseio.

II) O transporte é a movimentação de terra do local escavado para o local onde será depositado em definitivo e posterior retorno do equipamento descarregado.

III) A raspagem é a execução do aterro propriamente dito, seguido da operação de adensamento do solo.

Sobre os procedimentos a serem empregados na execução de aterros, conforme a especificação de serviço do DNIT (108/2009 – ES), analise as assertivas abaixo e assinale a alternativa correta.

I. Os materiais a serem utilizados na execução dos aterros devem ser provenientes das escavações referentes à execução dos cortes e da utilização de empréstimos.

II. O material de escavação de cortes que não é aproveitado nos aterros, seja em razão de sua máqualidade, volume ou excessiva distância de transporte, e que é depositado fora da plataforma da rodovia recebe a denominação de bota-fora.

III. Durante a execução dos aterros, é necessário controlar e verificar a inclinação dos taludes, seja através do uso de esquadro ou gabarito apropriado.

IV. Em situações de alargamento de aterros, sua execução obrigatoriamente deverá ocorrer de baixo para cima, acompanhada de degraus nos seus taludes.

Um terreno de dimensões 40 × 18 m e com superfície regularizada necessita ter sua cota rebaixada em 5 cm. Considerando que haverá um empolamento de 30% e que serão utilizados caminhões com capacidade de 12 m³, para transportar a terra excedente a quantidade de viagens necessárias será:

No que se refere ao serviço de terraplenagem em obra rodoviária, material de 1.^a categoria é uma classificação que inclui

Um terreno retangular limpo tem 10,0 metros de frente por 32,0 metros de fundo. A frente toda está na cota +0,5 metros e o terreno apresenta inclinação constante até os fundos, que estão na cota +2,30 metros. Pretende-se nivelá-lo todo na cota +0,50 metros. O peso específico natural do solo é 16,5 kN/m³. Após escavado, o material a ser retirado apresenta peso específico de 15,0 kN/m³. O número de viagens necessárias, em caminhões de capacidade 5,0 m³, para o transporte do material retirado até a conclusão do serviço de nivelamento é:

Uma etapa importante nas obras rodoviárias é a compactação das camadas do pavimento. Assinale abaixo o equipamento mais adequado para executar este serviço em uma camada de material argiloso.

O mapa em escala a seguir representa um terreno inclinado com suas curvas de nível representadas de metro em metro.

Uma plataforma horizontal quadrada com lado de 24 metros foi executada no centro deste terreno, na cota 101 metros, através de terraplenagem com cortes e aterros, e taludes de 1:1 nas bordas.

Assinale a alternativa que representa corretamente o desenho em escala do terreno depois da execução da obra descrita.

O conjunto de operações: escavação, carga, transporte, descarga, compactação e acabamentos executados, a fim de se passar de um terreno no estado natural para uma nova conformação topográfica desejada denomina-se:

De acordo com as considerações que a ABNT NBR 5681:2015 faz sobre o controle tecnológico da execução de aterros em construções, analise as assertivas abaixo e assinale V, se verdadeiras, ou F, se falsas.

( ) Para o controle dos materiais e de sua compactação, o número de ensaios deve ser suficiente para permitir um controle estatístico das características geotécnicas do material compactado.

( ) Camadas que não tenham atingido as condições mínimas de compactação, ou estejam com espessura maior que a máxima especificada, devem, previamente ao lançamento da camada sobrejacente, ser escarificadas, homogeneizadas, levadas à umidade adequada e novamente compactadas.

( ) Adicionalmente aos requisitos mínimos normativos, o controle tecnológico da execução dos aterros deve levar em conta as exigências do projeto e das especificações particulares de cada obra.

A ordem correta de preenchimento dos parênteses, de cima para baixo, é:

Em um terreno quadrado de 100m de lado, inclinado em um único plano, podemos designar os vértices, em sentido horário, como sendo A, B, C e D. Sabendo-se que a cota do vértice A é igual a 10,0m e as cotas dos vértices B e C são iguais a 7,0m, pergunta-se qual a cota de sistematização do terreno para que este fique perfeitamente plano e horizontal. Considere que o volume de aterro será igual ao escavado.

Qual o volume de um buraco criado após a retirada de 300 m³ de solo medido após a escavação? Sabe-se que o empolamento deste solo é de 20%.

A locação do eixo da rodovia dá-se por meio de piqueteamento e estaqueamento, com espaçamento ordinário entre estacas de 10 m para trechos em curva.

São utilizados os off-sets na execução de uma terraplenagem, para marcação dos pontos de referência na realização dos cortes e aterros.

O processo de marcação dos off-sets se dá por meio de

Em um projeto de terraplenagem, analisando as respectivas seções, foram obtidas as áreas em m² de corte (C1 = 88,90; C2 = 52,00; C3 = 20,80; e C4 = 5,40) e de aterro (A1 = 6,80; A2 = 19,60; A3 = 52,80; e A4 = 98,30). Desprezando o empolamento, os volumes resultantes aproximados de corte e aterro desse local são, respectivamente,

No projeto de terraplenagem, é comum a indicação de áreas onde devam ser escavados materiais a serem utilizados na execução da plataforma (aterro) da rodovia, denominados empréstimos. A respeito de empréstimos de materiais utilizados na execução de aterros em rodovias, assinale a opção correta.

De acordo com Azeredo (1997), a terraplenagem pode ser definida como obra de terra que tem por finalidade modificar o relevo natural de um terreno, consistindo em três etapas distintas: escavação, transporte e aterro. Adota-se a expressão movimento de terra explicitamente na área de construção de edifícios, onde a preocupação maior é a saída e a entrada de terra no canteiro, deixando em segundo plano como é feita a escavação, carregamento, caminho seguido para o aterro ou escavação. Movimento de terra é a parte da terraplenagem que se dedica ao transporte, ou seja, à entrada ou Pauloà saída de terra do canteiro. O movimento de terra pode ser de quatro tipos: ____________ - quando o movimento é executado pelo homem através de ferramentas tais como pá, enxada e carrinho de mão; ____________ - quando são usados para o transporte caminhão ou basculante, sendo que o desmonte ou a escavação poderá ser feita manualmente ou por máquinas; ______________ - quando a escavação, carregamento e transporte são efetuados pela própria máquina; ____________ - quando o veículo transportador de terra é a água.

Escolha qual alternativa apresenta, em ordem direta, a resposta correta para o preenchimento das lacunas do texto.

O controle tecnológico da execução de aterros em obras de edificações é obrigatório em aterros com responsabilidade de suporte de fundações, pavimentos ou estruturas de contenção e em aterros com altura superior a 1,00 m e com volumes superiores a
