Questões de Concurso sobre Circuitos trifásicos equilibrados e desequilibrados

Considere duas cargas trifásicas, ambas equilibradas, uma conectada em triângulo, e a outra, em estrela, ligadas em paralelo a uma fonte de tensão senoidal equilibrada, cuja tensão de linha é igual a 100 V eficazes. A carga em estrela absorve 10 kVA e apresenta fator de potência 0,8 indutivo, enquanto a carga em triângulo absorve 5 kW e tem fator de potência unitário. Com base nessas informações, assinale a opção incorreta.

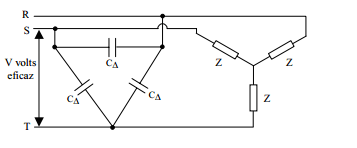

Sabe-se que em dois circuitos trifásicos equilibrados equivalentes ligados em Y e em Δ, as suas impedâncias complexas se relacionam por Z_Δ = 3. Z_Y . Se o banco de capacitores em ligação Y (C_Y por fase), que fornece uma potência reativa total de Q_3Φ, for substituído por um banco de capacitores ligado em delta (C_Δ entre fases), que fornece a mesma potência reativa total de Q_3Φ, qual a relação entre os valores das capacitâncias C_Δ e C_Y ?

Um sistema trifásico de 138KV (entre fases) alimenta uma carga de 80 + j60
por fase. A potência ativa absorvida pela carga é, aproximadamente:

Com relação a condutores, assinale a alternativa incorreta.

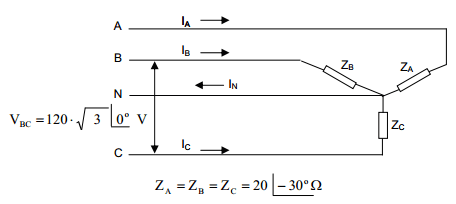

Em determinada instalação elétrica hospitalar, uma carga trifásica equilibrada é alimentada por um sistema trifásico equilibrado CBA (seqüência negativa), tendo como referência a tensão VBC,conforme apresentado no circuito fasorial da figura abaixo: Qual das alternativas abaixo é a correta?

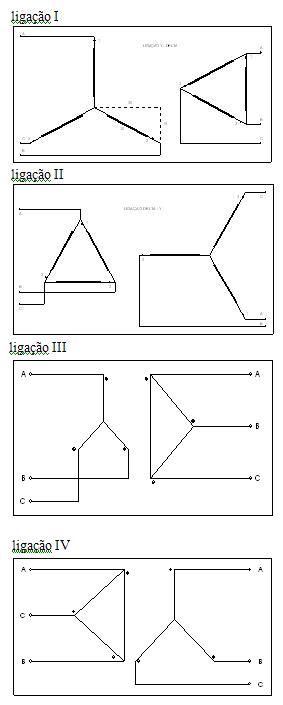

Considere um sistema trifásico de alimentação com tensões na seqüência ABC e observe as ligações a seguir:

Assinale o item que indica todas as ligações que avançam as tensões do enrolamento secundário por 30 graus em relação ao primário (primário à esquerda; secundário à direita):

Em um sistema trifásico desequilibrado, cuja seqüência de fase é abc, os componentes simétricos da tensão da fase a são:

Um sistema de alimentação CC a dois condutores é convertido para um sistema trifásico CA a 3 condutores, acrescentando-se um terceiro condutor igual aos já existentes. Considere que o valor eficaz da tensão entre os condutores do sistema trifásico é igual ao valor da tensão entre condutores no circuito CC conforme a figura abaixo.

Considere, também que a percentagem de perdas é a mesma nos dois circuitos e que as resistências dos condutores são as mesmas em CC e CA. Deste modo, o acréscimo percentual da carga balanceada que pode ser alimentada com fator de potência unitário é de:

"De acordo com o teorema de Fortescue, três fasores desequilibrados de um sistema trifásico podem ser substituídos por três sistemas equilibrados de fasores." Os conjuntos equilibrados de componentes são, EXCETO:

O condutor neutro, se existir, deve possuir a mesma seção que o(s) condutor(es) fase, considerando-se constituídos dos mesmos materiais, nos seguintes casos:

1) em circuitos monofásicos a 2 e 3 condutores e bifásicos a 3 condutores, qualquer que seja a seção.

2) em circuitos trifásicos, quando a seção dos condutores fase for inferior ou igual a 25 milímetros quadrados, em cobre ou em alumínio.

3) em circuitos trifásicos, quando a seção dos condutores fase for superior a 25 milímetros quadrados, em cobre ou em alumínio

4) em circuito trifásico, quando for prevista a presença de harmônicas, qualquer que seja a seção.

A alternativa correta é:

A eliminação de nós por transformação estrela-triângulo é um procedimento que permite, em muitas situações, simplificar a solução de um problema. Neste sentido, para que os circuitos da figura abaixo representem uma mesma carga trifásica, deve-se ter:

Considerando Pn = potência nominal; h = rendimento; cos j = fator de potência; V = tensão entre linhas, a corrente de projeto Ip, de uma carga trifásica equilibrada, é expressa pela seguinte fórmula:

Em um sistema trifásico 60 Hz, um alimentador de impedância ZAL = 0,2+ j1,0 Ω/fase conecta o secundário de um transformador trifásico 500 kVA, 138kV/13,8kV(L-L) ligado em Y ∆ a uma carga de impedância Zc.

A impedância do alimentador, quando referida ao lado onde está o gerador, é de:

Numa instalação trifásica, o condutor neutro deve ser usado quando a carga for:

Um sistema de distribuição de energia elétrica trifásico em estrela com neutro, com tensão composta de 220V, terá como tensão simples, em volts, o seguinte valor:

"Componente que consiste de três fasores iguais em módulo, defasados de 120º entre si e tendo a seqüência de fases oposta à dos fasores originais" é a componente de seqüência:
