Em sistemas eletrônicos alimentados por fontes variáveis, como baterias automotivas e painéis solares, é comum que a tensão de entrada oscile acima ou abaixo da tensão desejada para o circuito de carga.
Por essa razão, um conversor CC–CC pode ser empregado para manter a saída regulada mesmo quando a tensão de entrada for maior, menor ou igual à tensão desejada.
A topologia de conversor CC-CC mais indicada para a aplicação descrita é
Buck-Boost.
SEPIC.
Flyback.
Full Bridge.
Push-Pull.
Considere um conversor Buck-Boost ideal alimentado por uma fonte de corrente continua de 100 V, cuja carga exige uma tensão de 400 V. Para que essa tensão de saída seja atingida com um período no estado ligado de 0,2 ms, a frequência de chaveamento necessária deve ser igual a:
600 Hz
1800 Hz
2000 Hz
4000 Hz
6800 Hz
Um conversor Buck (abaixador de tensão) ideal opera em modo de condução contínua (CCM), alimentado por uma fonte de 200 Vcc. O conversor possui frequência de chaveamento de 25 kHz, razão cíclica (duty cycle) de 40%, indutor de 1,0 mH e carga puramente resistiva de 8 . Considere operação ideal (componentes sem perdas) e despreze as ondulações de tensão na saída. Com base nos dados apresentados, assinale a alternativa INCORRETA.
A tensão média de saída é de 80 V, e a corrente média na carga é de 10 A.
A corrente média fornecida pela fonte é de aproximadamente 4 A, resultando em potência de entrada igual à potência de saída.
A ondulação (valor pico a pico) da corrente no indutor é de aproximadamente 1,92 A.
A corrente mínima no indutor é de aproximadamente 9,04 A, confirmando a operação em modo de condução contínua.
A potência dissipada na carga é de aproximadamente 640 W, e a eficiência do conversor é de aproximadamente 80%.
Em um conversor abaixador de tensão (buck) ideal, a tensão de entrada é de 20 V, e deseja-se obter 4 V na saída. A frequência de chaveamento é de 20 kHz. O valor da indutância mínima necessária para manter o conversor em modo de condução contínua (CCM), considerando que a corrente mínima na saída é de 1 A, é
8 μH
40 μH
160 μH
80 μH
800 μH
Ao analisar um conversor buck em bancada, foi possível entender, a partir de sua documentação e de sinais obtidos nos circuitos, que: Vs=120 V e D=0,3. Com base nesses dados, a tensão na saída do conversor é
100 V.
12 V.
58 V.
- 44 V.
36 V.
Considere um conversor boost ideal alimentado por uma fonte de corrente contínua de 90 V, cuja carga exige uma tensão de 360 V. Para que essa tensão de saída seja atingida com um tempo no estado ligado de 0,3 ms, a frequência de chaveamento necessária deve ser igual a
1,0 kHz
2,5 kHz
1,5 kHz
2,0 kHz
3,0 kHz
Os sistemas solares fotovoltaicos convertem energia solar em eletricidade através de células fotovoltaicas feitas de materiais semicondutores. Esses sistemas produzem eletricidade em corrente contínua (CC), que precisa ser convertida em corrente alternada (CA) para uso em aplicações conectadas à rede. Fatores como eficiência das células, a configuração do arranjo fotovoltaico, a orientação dos painéis e a qualidade dos componentes, como inversores, desempenham um papel fundamental na eficiência global do sistema. A integração com a rede elétrica e a gestão de energia excedente são desafios importantes em sistemas solares conectados à rede.
Em sistemas solares fotovoltaicos conectados à rede elétrica, além de converter corrente contínua (CC) para corrente alternada (CA), o inversor desempenha outra função crucial relacionada à estabilidade do sistema. Qual é essa função?
Armazenar o excesso de energia gerada para ser utilizada em períodos de baixa radiação solar.
Monitorar a frequência da rede e garantir que a energia injetada esteja sincronizada com a rede elétrica, ajustando a fase e a frequência do sinal de saída.
Controlar a potência máxima gerada pelos painéis solares, regulando a corrente de saída diretamente nos módulos fotovoltaicos.
Converter o excesso de energia em calor para evitar sobrecargas no sistema de geração fotovoltaica.
Substituir os bancos de baterias, permitindo que o sistema fotovoltaico opere continuamente em dias nublados sem interrupções.
As fontes chaveadas de alto desempenho apresentam geralmente circuitos conversores CC/CC com o intuito de alimentar seus circuitos lógicos e conversores para realizar o controle de fator de potência. Com base no conceito de conversores CC/CC, assinale a alternativa correta.
O conversor boost apresenta dois elementos armazenadores de energia, isto é, um indutor e um capacitor.
O conversor flyback não utiliza transformador, apenas transistores, diodos e capacitores.
O conversor forward não possui topologia que utiliza transistores, sendo, então, composto apenas de tiristores.
O conversor boost não atua no modo de condução descontínua.
Os MOSFETs não são compatíveis com sinais de tensão dados por PWM, sendo possível apenas sinais de corrente entre gate e source para controlar a corrente no dreno.

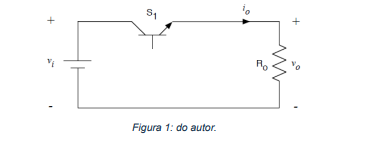

No contexto de sistemas industriais, transistores são amplamente utilizados em circuitos chaveados para controle de tensão e potência em cargas resistivas. Considere um conversor CC-CC com chave ideal (𝑆1 ) representada por um transistor, alimentado por uma fonte de 20V (𝑉𝑖 ) e conectado a uma carga de 10Ω (𝑅0 ). A frequência de comutação do circuito é de 1kHz (𝑓), e a razão cíclica (𝐷) do transistor é de 40%. Com base nesses parâmetros, calcule a tensão média aplicada à carga (𝑉𝑜) e determine os tempos de comutação total (𝑇𝑆 ), condução (𝑇𝑜𝑛) e bloqueio (𝑇𝑜𝑓𝑓) do transistor no circuito.

De acordo com as afirmações acima, assinale a alternativa CORRETA:
Vo = 8 V; TS = 1ms; Ton = 0,4ms; Toff = 0,6ms
Vo = 14 V; TS = 1s; Ton = 4ms; Toff = 6ms
Vo = 8 V; TS = 1ms; Ton = 0,6ms; Toff = 0,4ms
Vo = 28 V; TS = 1s; Ton = 0,4s; Toff = 0,4s
Vo = 20 V; TS = 10ms; Ton = 4ms; Toff = 6ms
Em um circuito conversor buck ideal, a tensão de saída é igual a 120 V, a frequência de chaveamento é de 2 kHz e o tempo no estado ligado é de 0,4 ms. Sabendo-se que a corrente média na fonte é igual a 1,5 A, a potência média de saída é igual a
184 W
330 W
120 W
155 W
225 W
Em um retificador de onda completa com filtro capacitivo, a tensão de saída se aproximará da tensão média do sinal AC retificado.
Certo
Errado
Os conversores CC-CC são amplamente utilizados em aplicações industriais.

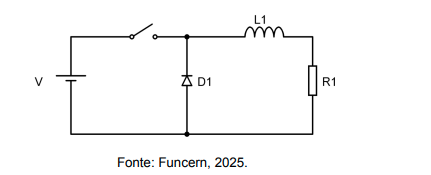

Na figura exposta, é representado o circuito característico de um conversor CC-CC com topologia
boost.
buck-boost.
Cúk.
inversora.
buck.
Analise o circuito apresentado na Figura 17 abaixo:

Figura 17
Fonte: Boylestad e Nashelsky (2013).
Com base nas informações apresentadas, analise as assertivas a seguir e assinale a alternativa correta.
I. O circuito emprega um TRIAC para controle da condução de corrente na carga que é, nesse caso, uma lâmpada.
II. A bateria de 6 V presente no circuito é carregada através do diodo D1.
III. O SCR entra em condução quando o capacitor C1 se descarrega pela carga, o que proporciona uma tensão no GATE, pelo divisor de tensão formado por R2 e R3 e pela tensão fornecida pela bateria.
IV. A alimentação do circuito utiliza um retificador de meia onda.
Todas as assertivas estão corretas.
Todas as assertivas estão incorretas.
Apenas as assertivas II e III estão corretas.
Apenas as assertivas II e IV estão corretas.
Apenas as assertivas I, III e IV estão corretas.
A frequência de chaveamento é um parâmetro importante no projeto de conversores CC-CC.
Sobre a frequência de chaveamento em conversores CC-CC analise as afirmativas a seguir.
I. Ao aumentar a frequência de chaveamento é possível reduzir os valores e, consequentemente, o tamanho dos capacitores e indutores utilizados nos conversores CC-CC.
II. Ao reduzir a frequência de chaveamento aumentam-se as perdas decorrentes do chaveamento nas chaves digitais (TBJ, MOSFET, ...).
III. Conversores CC-CC que utilizam transistores como elementos de chaveamento usam, tipicamente, frequências de chaveamento de 1 GHz a 5 GHz.
Está correto o que se afirma em
I, apenas.
II, apenas.
III, apenas.
I e III, apenas.
I, II e III.
Para dimensionar um conversor Sepic, um engenheiro eletrônico utilizou os seguintes parâmetros como pré-requisitos do projeto para operação em modo contínuo de corrente:
Tendo em vista os pré-requisitos do projeto, assinale a alternativa que apresenta o valor correto das correntes máxima (Ismax) e mínima (Ismín), respectivamente, considerando-se Vs = 36 V.
Ismax = 0,58 A e Ismín = 5,8 A.
Ismax = 12 A e Ismín = 1,2 A.
Ismax = 78,4 A e Ismín = 87,5 A.
Ismax = 1,11 A e Ismín = 0,11 A.
Ismax = 56,3 A e Ismín = 14,9 A.
Em um sistema de alimentação elétrica de emergência com o uso de nobreaks, a bateria nada mais é que um conversor do tipo CC-CC que alimenta o inversor de saída do equipamento.
Certo
Errado
Sobre os sistemas HVDC (High Voltage Direct Current) LCC (Line Commutated Converters) e VSC-MMC (Voltage Source Converters – Modular Multilevel Converter), assinale a afirmativa correta.
Nos sistemas HVDC VSC-MMC, o ângulo de conversão (zeta) aumenta de acordo com o aumento da amplitude da corrente CC.
Nos sistemas HVDC LCC é possível controlar de maneira independente suas potências ativa e reativa por meio de seus conversores.
Os conversores utilizados em sistemas HVDC LCC não possuem capacidade de interrupção de curtos CC.
Os sistemas HVDC VSC-MMC são capazes de prover controle da tensão CA, mesmo sob falta, desde que dentro de seus limites operacionais.
Os sistemas HVDC VSC-MMC estão mais sujeitos ao fenômeno da falha de comutação, porque possuem um número maior de módulos e, portanto, necessitam de técnicas de modulação em alta frequência.
A respeito do Conversor CC/CC, é CORRETO afirmar que:
O Conversor Boost permite gerar uma tensão de saída menor que a da entrada.
O Conversor Buck permite gerar uma tensão de saída menor que a da entrada.
O Conversor Buck permite gerar uma tensão de saída maior que a da entrada.
A tensão de saída do Conversor CC/CC é sempre menor que a da entrada.
Utiliza apenas componentes passivos.
Observe o circuito da figura a seguir.

Elaborado pelo(a) autor(a).

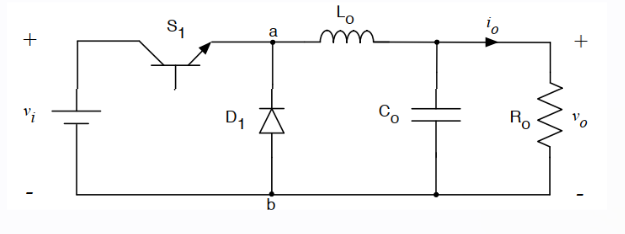

A figura mostra o circuito de um conversor CC-CC denominado conversor
Boost.
Buck.
Buck-Boost.
Flyback.
Forward.
Em muitas aplicações industriais, é necessário converter uma fonte de tensão CC fixa em uma variável, e o conversor CC-CC realiza esse trabalho. Considerando os conversores CC-CC, analise as afirmativas a seguir e assinale a alternativa que aponta a(s) correta(s).
I. O conversor Boost é um conversor CC-CC elevador de tensão.
II. O conversor Forward é um conversor CC-CC isolado.
III. O ganho estático do conversor Buck-Boost em condução contínua depende apenas da corrente de carga e do indutor de entrada, já na condução descontínua, o conversor Buck-Boost pode ser abaixador ou elevador de tensão, dependendo apenas da razão cíclica.
I e III, apenas.
I, II e III.
I e II, apenas.
II e III, apenas.
II, apenas.
