Questões de Concurso sobre Conversores CC-CC, CC-CA, CA-CC e CA-CA

Sabendo que um sensor de temperatura que varia entre 0 e 100°C tem o seu sinal quantizado por um conversor analógico/digital (ADC) de aproximações sucessivas de 10 bits, determine o erro máximo de quantização da temperatura com duas casas decimais por arredondamento do valor.

Considerando o ângulo de disparo α = 0°, o valor médio da tensão na carga resistiva será igual a:

Entre as atribuições dos sistemas operacionais, está o gerenciamento do sistema de arquivos.

O valor eficaz da tensão V_o em função do ângulo de disparo (α) e da tensão de pico na entrada do conversor (V_m) é dado por:

A etapa DC-AC do inversor de frequência é implementada por meio de chaves eletrônicas de potência controladas por sinais digitais que não foram mostrados na figura. O uso de modulação por largura de pulso permite controlar a tensão de saída em cada fase.

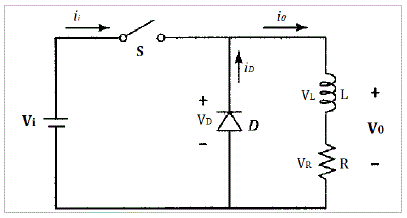

A figura ao lado mostra a configuração básica de um circuito chopper step-down (buck).

Esse circuito se caracteriza pela tensão média de saída (V₀) ser menor que a tensão de entrada (V_i). Enquanto a chave S (podendo ser chaveada por qualquer dispositivo de chaveamento operando em PWM) estiver fechada, o diodo ficará polarizado reversamente e o indutor armazenando energia em forma de campo magnético. Nesta situação, tem-se que

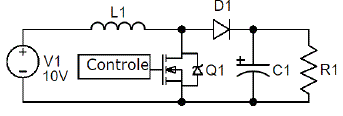

O circuito abaixo representa um tipo de conversor de tensão. Sabe-se que a tensão em R1 é 12V.

Como é chamado este conversor e qual a sua razão de trabalho?

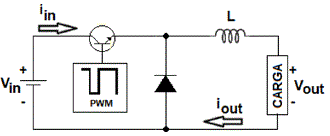

A figura apresenta um conhecido circuito Conversor CC-CC (chopper). Tais dispositivos proporcionam mudanças em valores de sinais contínuos de tensão, através do chaveamento, geralmente por modulação PWM, de componentes semicondutores (para este caso, um transistor npn).

Considere que, para este circuito, seus componentes são ideais e a corrente i_out sempre será positiva.

O que se pode afirmar acerca deste circuito?

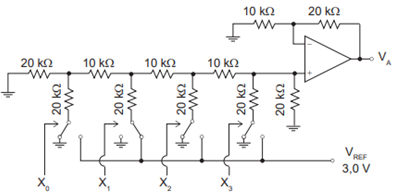

Conversores Digital-Analógicos (DAC) também são parte integrante de Conversores Analógico-Digitais (ADC) dos tipos rampa digital simples e de aproximações sucessivas. Na Figura a seguir, está ilustrado o circuito de um DAC de quatro bits X₃ X₂ X₁ X₀ , onde cada chave é conectada ao terminal de terra quando a respectiva entrada digital for um ‘0’ lógico, ou à tensão de referência VREF quando a sua entrada digital for um ‘1’ lógico. Nesse circuito, tanto as chaves quanto o amplificador operacional podem ser considerados ideais.

Sendo assim, qual será a tensão analógica, em volts, que a saída V_O exibirá quando a entrada digital for o número X₃ X₂ X₁ X₀ = 0010, conforme ilustrado acima?

Um conversor CC-CC é responsável por converter um sinal contínuo em outro sinal contínuo, porém com amplitudes diferentes. Assinale a alternativa que apresenta um conceito incorreto sobre os conversores CC-CC.

Analise as afirmações a seguir e assinale a alternativa CORRETA:

I. Um conversor CC-CC do tipo boost é caracterizado por proporcionar uma tensão de saída menor que a tensão de entrada;

II. Um conversor CC-CC do tipo boost é caracterizado por proporcionar uma corrente de saída menor que a corrente de entrada;

III. Um conversor CC-CC do tipo buck é caracterizado por proporcionar uma tensão de saída menor que a tensão de entrada;

IV. Um conversor CC-CC do tipo buck é caracterizado por proporcionar uma corrente de saída maior que a corrente de entrada.

Dispositivos para medir temperatura são muito importantes em sistemas eletrônicos de controle. Sobre esses sensores e transdutores, que podem ter tecnologias diferentes, são verdadeiras as afirmativas, EXCETO:

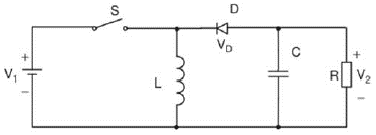

Considere o circuito a seguir, em que uma carga é alimentada por uma fonte ideal, por meio de um conversor CC-CC ideal com ciclo de trabalho D=0,40.

Considerando uma operação contínua e sem perdas do conversor, a potência dissipada pela carga, em W, é

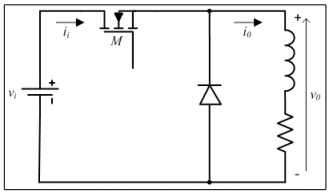

A figura a seguir representa um conversor de energia DCDC. O componente indicado pela letra M é um MOSFET operado com sinal PWM.

Nesse conversor, com a variação do sinal PWM, a tensão de saída $v$₀ assume valores

Em relação ao conversor chopper marque (V) para Verdadeiro, ou (F) para Falso:

( ) Um conversor chopper do tipo buck produz na saída uma tensão maior do que a presente em sua entrada.

( ) Um conversor chopper do tipo boost produz na saída uma tensão menor do que a presente em sua entrada.

( ) Em um conversor chopper do tipo buck, dizemos que esse está em modo de corrente contínua na carga quando a corrente no indutor do circuito nunca chega a zero.

( ) Um conversor chopper do tipo buck-boost é bastante versátil, por permitir que a tensão em sua saída se torne menor, igual ou maior do que a tensão na entrada.

A sequência correta, de cima para baixo, é:
