Questões de Concurso sobre Conversores CC-CC, CC-CA, CA-CC e CA-CA

Observe o circuito da figura a seguir.

Elaborado pelo(a) autor(a).

A figura mostra o circuito de um conversor CC-CC denominado conversor

Acerca dos conversores CC-CC, assinale a opção correta.

Na nomenclatura de conversores CC-CC, o conversor abaixador de tensão que apresenta isolação galvânica entre a tensão de entrada e a tensão de saída é denominado conversor:

A respeito do Conversor CC/CA, é CORRETO afirmar que:

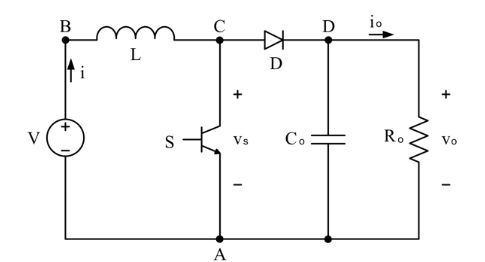

Observe a figura a seguir.

Elaborado pelo(a) autor(a).

A figura mostra um conversor CC-CC formado por semicondutores de potência e por elementos passivos. Os semicondutores operam como interruptores. Esse conversor apresentado na figura é caracterizado por ter entrada em corrente e saída em tensão, e a tensão de saída é superior à tensão de entrada. O conversor CC-CC em questão é denominado conversor

O conversor buck-boost pode operar como abaixador ou elevador de tensão e possui entrada em corrente e saída em tensão.

A Figura a seguir representa:

Um engenheiro eletricista precisa escolher o tipo de conversor adequado para alimentar um motor de corrente contínua (CC) com uma fonte de corrente alternada (CA). Qual conversor é o mais apropriado para realizar essa tarefa?

Considere um projeto de um conversor CC-CC abaixador, que opera com tensão de entrada de 30 V, potência de saída de 15 W e frequência de chaveamento é 100 kHz.

Considerando que o conversor opere em modo de condução contínuo e que a razão de trabalho de chaveamento (ou ciclo de trabalho) é 0,4, a corrente média de saída, em A, é

Em eletrônica de potência são empregados diferentes tipos de conversores, sejam eles CA/CC, CC/CC, CC/CA, CA/CA. No que diz respeito ao conversor do tipo Boost, ele é um conversor

Quanto aos conversores de tensão e corrente, assinale a alternativa correta.

Assinale a opção correta acerca dos conversores CC-CC.

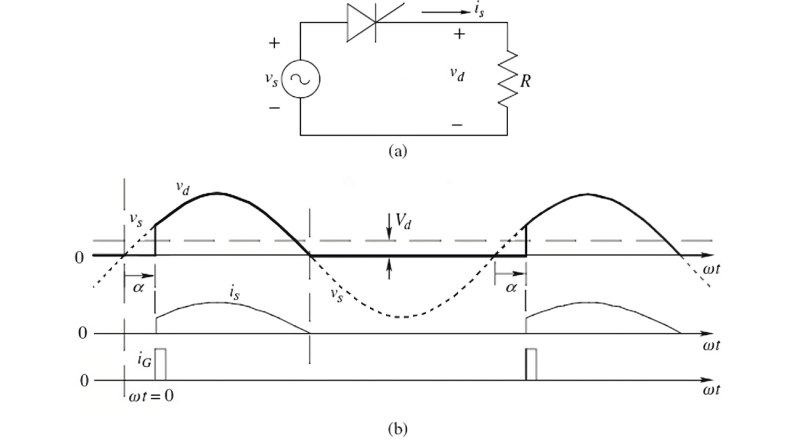

A figura seguinte corresponde a um simples conversor CA-CC. Trata-se de um circuito retificador a tiristor conectado a uma carga resistiva. Os tiristores são dispositivos que podem ser considerados como diodos controláveis. Tiristores, assim como diodos, estão disponíveis para tensões e correntes nominais muito elevadas, o que os torna atraentes para uso em aplicações que requerem altos níveis de potência.

Com base nos conceitos sobre conversores CA-CC e considerando as imagens (a) e (b) acima, analise as afirmativas.

I. A corrente cai a zero em ωt = π e, como não pode fluir no sentido reverso no tiristor, permanece zero em todo o meio ciclo negativo da forma de onda da tensão V_S.

II. A corrente no tiristor permanece zero até que, no próximo ciclo positivo da forma de onda da tensão V_S, seja aplicado o pulso de porta.

III. Após a entrada em condução do tiristor no ciclo positivo, a corrente i_S no tiristor pode ser levada a zero com a remoção do pulso de porta.

IV. O O valor médio V_d da tensão na carga é indicado na figura (b) e pode ser calculado analiticamente a partir da forma de onda v_d como: $V_d=\frac{1}{2\pi }{\int }_{\alpha }^{\pi }\widehat{V_s}\sin \omega t\cdot d(\omega t)$

Está correto o que se afirma em

O conversor do circuito é construído a partir da isolação da entrada do conversor Buck-Boost.

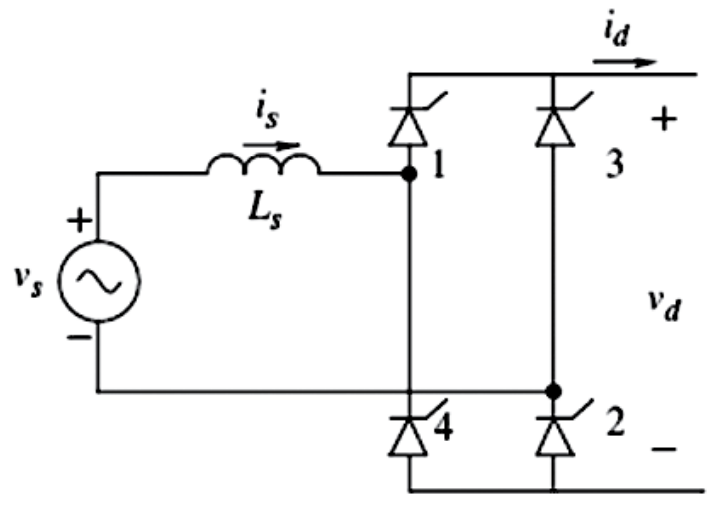

Considere o circuito do conversor controlado apresentado abaixo:

Considerando o ângulo de atraso (disparo) dos tiristores igual a 90º e o valor eficaz da fonte de tensão v_s de 220 V, é CORRETO afirmar que o valor médio da tensão de saída V_d vale

Um conversor CC-CA monofásico dotado de no-break possui valores nominais de potência e tensão de 15kVA e 100V.

O banco de baterias do no-break tem uma capacidade de 10Ah e alimenta um equipamento elétrico de 10kVA.

O tempo máximo que o conversor pode sustentar essa carga, em minutos, é

Em sistemas de geração de energia solar, são comumente empregados conversores CC-CC do tipo boost para elevar a tensão entregue pelo painel solar.

Considerando-se que a fonte V_DC representa a tensão entregue pelo painel solar e que R_L é a carga alimentada pela energia gerada pelo sistema, o circuito do conversor boost está representado no seguinte diagrama esquemático:

O conversor apresenta tensão contínua na entrada e tensão alternada na saída.

O conversor apresentado pode operar como elevador ou abaixador de tensão.

Os conversores CC-CC são classificados como sistemas formados por semicondutores de potência operando como interruptores onde sua principal função é controlar o fluxo de potência de uma fonte de entrada para uma fonte de saída. O esquema elétrico abaixo, refere-se ao:

FONTE: https://ojs.brazilianjournals.com.br
