Questões de Concurso sobre Conversores CC-CC, CC-CA, CA-CC e CA-CA

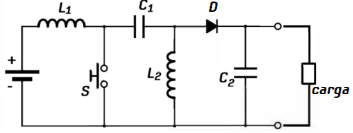

Um conversor CC/CC tipo SEPIC não isolado tem seu esquema simplificado ilustrado na figura abaixo.

Os seus modos de operação permitem afirmar que:

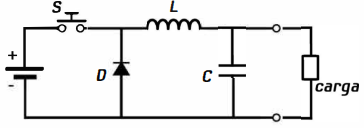

Um processo de conversão CC/CC é realizado pelo circuito básico esquematizado na figura abaixo.

Esse processo é identificado do tipo:

O conversor cc-cc (corrente contínua) do tipo buck é utilizado quando se deseja uma redução na tensão de saída em relação à de entrada.

O conversor CC/CC, abaixador-elevador de tensão, caracterizado por entrada tipo fonte de tensão e por saída tipo fonte de corrente é designado por:

No período do ciclo PWM em que a chave está aberta, o diodo D tem como função permitir a passagem de corrente do indutor L para carregar o capacitor C.

Um inversor de onda quadrada é utilizado para converter um sinal de tensão CC em CA. Considerando-se o inversor com um ciclo de trabalho (duty cicle) de 60% e um sinal de 60 Hz na saída, assinale a alternativa que mais se aproxima da tensão eficaz (rms) na saída do inversor quando alimentado com 12 V_cc, conforme ilustração a seguir.

-

Sobre conversores CC-CC e CC-CA, assinale a alternativa verdadeira:

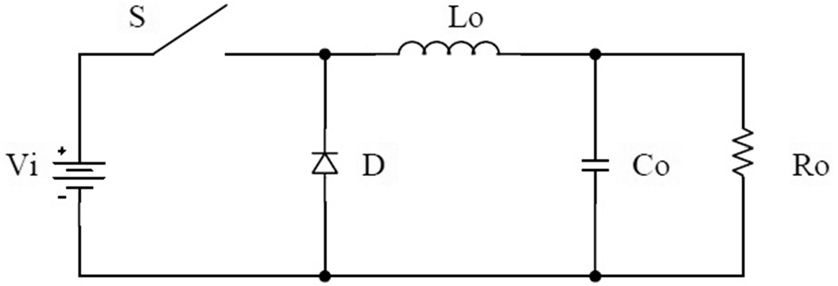

Em relação ao conversor CC-CC mostrado no circuito precedente, é correto afirmar que

Um conversor buck-boost opera com uma tensão de entrada positiva e um ciclo de trabalho de 0–3. Pode-se afirmar sobre o conversor:

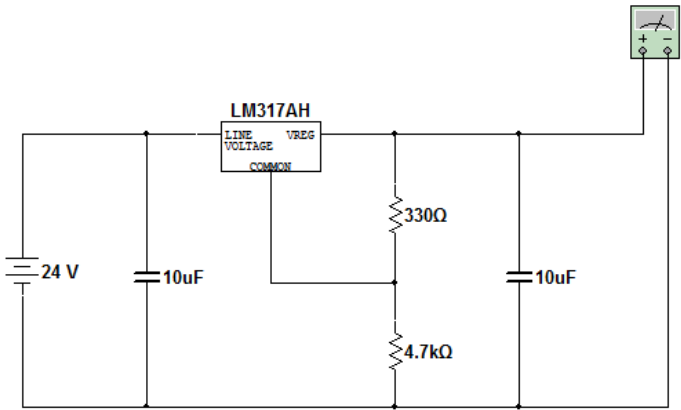

Para o conversor DC-DC linear do circuito abaixo, determine a tensão de saída lida pelo voltímetro, sabendo que a tensão de referência do regulador é de 1,25V e que a corrente de polarização é de 100 µA. Considere o valor da tensão truncada com uma casa decimal. Os resistores têm tolerância de 1%.

Conversores CC-CC têm ampla gama de aplicações em dispositivos eletrônicos de potência e apresentam diversas topologias construtivas. Sobre o comportamento do conversor CC-CC que apresenta topologia Boost, pode-se afirmar que:

O conversor estático de potência é um dispositivo que realiza a transformação de uma corrente em outro tipo, e também realiza transformação de frequência. Ele é responsável por tratar e controlar a energia elétrica entre dois ou mais sistemas. Assinale a alternativa que exemplifica a utilização de um conversor CC/CA:

Apesar de o circuito mostrar como chave um transistor NPN, podem ser usados, em seu lugar, um SCR ou um TRIAC.

V_OUT é maior que a tensão V_IN, pois essa é a estrutura de um conversor do tipo Boost.

A imagem a seguir mostra um tipo de circuito.

Deseja-se transformar uma variação discreta em uma variação com mudança de valores de forma contínua (tensão e corrente). Para tal, é necessário a utilização desse circuito, que é denominado:

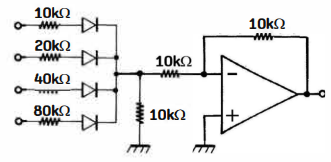

O esquema básico de um conversor D/A, conforme ilustrado na figura abaixo, considera o nível lógico "1" valendo +10V em relação ao outro nível.

No caso de a entrada ter a palavra 1100, a saída mede:

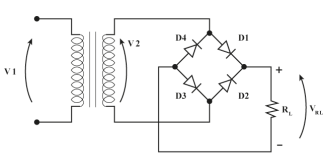

Na figura a seguir é apresentado um circuito muito comum na área de eletrônica de potência, chamado retificador de onda completa em ponte.

Figura: Retificador de onda completa em ponte. Fonte: IFSP, 2022.

...

A respeito do funcionamento deste circuito, classifique as afirmativas a seguir como V (verdadeiro) ou F (falso):

;;;

I – O valor da corrente média nos diodos é um quarto da corrente média na carga RL.

II – Os diodos D1 e D3 irão conduzir em série enquanto a tensão V2 for positiva.

III – Quando V2 é negativo, a tensão reversa sobre os diodos D2 e D4 é igual à tensão do secundário do transformador.

IV – A tensão de pico na carga RL será dada pela tensão de pico no secundário do transformador menos a queda de tensão dos diodos que estão conduzindo.

...

Nas alternativas a seguir, assinale o item que apresenta a sequência correta para as afirmativas apresentadas:

Uma bateria de 100V é utilizada para alimentar um conversor CC-CC boost que, por sua vez, alimenta uma carga resistiva de 50$\Omega$. O conversor possui um indutor de 5mH e um capacitar de 6μF e é acionado em 10kHz com razão cíclica de 60%. Para essas condições, os valores pico-a-pico das ondulações da corrente do indutor (em A_pp) e da tensão do capacitar (em V_pp), respectivamente, são:

A conversão entre bases numéricas é um dos pilares da teoria de sistemas digitais.

Assinale a alternativa que contém a representação hexadecimal para o número binário 110011110.

Conversores DC-DC de topologia Buck têm como característica gerar tensões de saída com polaridade oposta à da fonte DC de entrada.
