Questões de Concurso sobre Conversores CC-CC, CC-CA, CA-CC e CA-CA

A figura a seguir representa um conversor de energia DCDC. O componente indicado pela letra M é um MOSFET operado com sinal PWM.

Nesse conversor, com a variação do sinal PWM, a tensão de saída $v$₀ assume valores

Em relação ao conversor chopper marque (V) para Verdadeiro, ou (F) para Falso:

( ) Um conversor chopper do tipo buck produz na saída uma tensão maior do que a presente em sua entrada.

( ) Um conversor chopper do tipo boost produz na saída uma tensão menor do que a presente em sua entrada.

( ) Em um conversor chopper do tipo buck, dizemos que esse está em modo de corrente contínua na carga quando a corrente no indutor do circuito nunca chega a zero.

( ) Um conversor chopper do tipo buck-boost é bastante versátil, por permitir que a tensão em sua saída se torne menor, igual ou maior do que a tensão na entrada.

A sequência correta, de cima para baixo, é:

Seja um conversor CC/CA, tipo VSC, trifásico, com topologia “capacitor dividido”, com três pernas. Esse conversor é empregado no acionamento de um motor assíncrono, e é utilizado o esquema PWM para o chaveamento. Nesse esquema, considere que a taxa de modulação de amplitude vale 0,8, e que a tensão sobre cada capacitor do conversor seja de 200 V.

Com base nos dados fornecidos, admitindo-se que não ocorra sobremodulação, o valor eficaz da componente fundamental da tensão de linha, em volts, no terminal do conversor é, aproximadamente, igual a

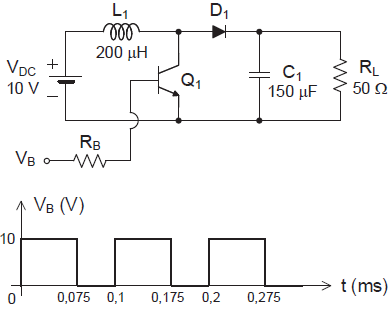

Na Figura abaixo está representado o circuito de um conversor boost, juntamente com a forma de onda da tensão de controle V_B que aciona o transistor de chaveamento Q₁ e mantém o conversor operando no modo de condução contínuo.

Considerando-se que as quedas de tensão no diodo D₁ e no transistor Q₁ são desprezíveis quando esses dispositivos estão em condução, qual é, em ampères, a corrente elétrica média que circula pelo diodo D₁?

Um conversor eletrônico opera como um retificador tiristorizado de meia onda, sem filtro capacitivo, responsável por converter uma fonte monofásica de corrente alternada em uma tensão contínua, ajustável segundo o ângulo de disparo de seu tiristor. O conversor é mostrado na figura a seguir.

Sabendo que sua carga é puramente resistiva, assinale a alternativa correta.

Analise o circuito a seguir, utilizando as formas de onda apresentadas.

Após análise, é correto afirmar:

A técnica conhecida como PWM (do inglês, Modulação por Largura de Pulso) é a mais utilizada e difundida quando se trata do acionamento das chaves semicondutoras de um conversor CC/CA a fim de reproduzir na saída do conversor uma onda semelhante ao sinal de referência, seja este senoidal ou não senoidal. Nessa técnica, a frequência da onda portadora é:

Um inversor é composto por um retificador não controlado, de dois quadrantes, ligado a um conversor CC-CA chaveado. A respeito desse tipo de equipamento, é correto afirmar que ele opera como

Uma fonte chaveada CA-CC é composta por um retificador não controlado, com filtro capacitivo, ligado à tensão CA da rede elétrica, e um recortador ou chopper para ajustar a tensão da saída CC, realizado com uma ponte H completa. A respeito desse conversor é correto afirmar:

Os conversores de frequência ou inversores são equipamentos eletrônicos destinados a variar a velocidade dos motores elétricos.

Sobre os conversores de frequência ou inversores, é correto afirmar que:

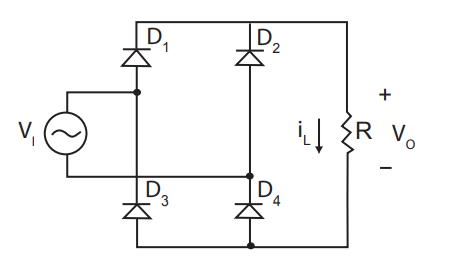

Um retificador de onda completa, descrito na Figura abaixo, é alimentado por uma tensão senoidal V_I.

Retificador de Onda Completa

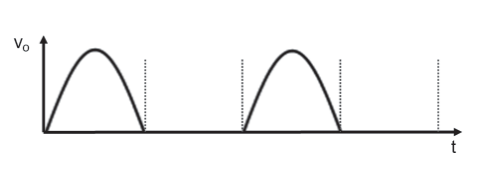

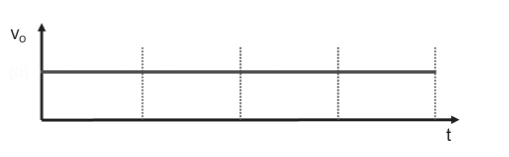

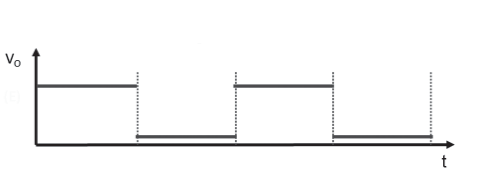

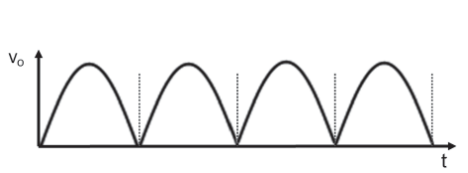

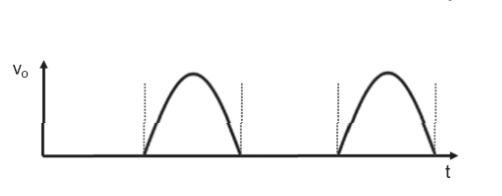

Supondo que os diodos D₁ , D₂ , D₃ e D₄ são ideais, a forma de onda esperada para a tensão V_O é

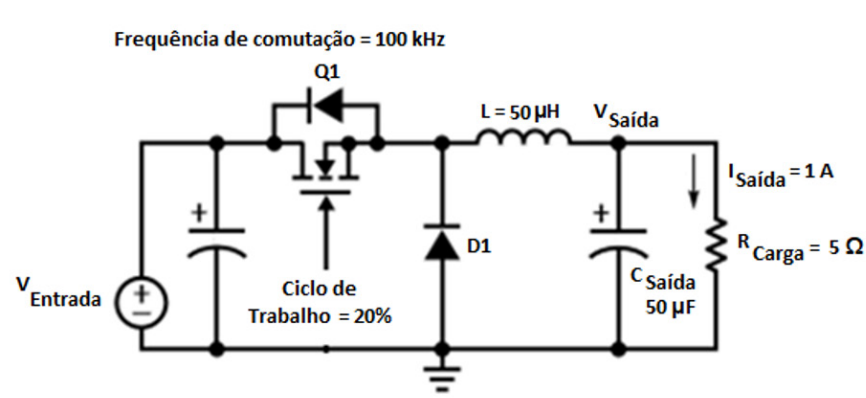

Para o circuito conversor da figura a seguir, o qual é comumente usado em fontes de alimentação chaveadas, caso a Resistência Série Equivalente (ESR) = 0, o valor da ondulação (ripple) de pico a pico da tensão de saída, $\Delta v_{sa\acute{ı}da,pp}$, será igual a

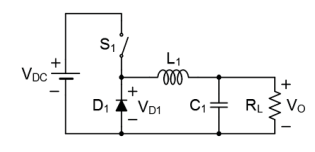

O circuito representado na Figura abaixo é um conversor de potência do tipo CC-CC, cuja finalidade é converter uma tensão não regulada V_DC em uma tensão regulada V_O aplicada em uma carga R_L , onde o valor da tensão na carga é controlado através do ciclo de trabalho da chave S₁.

Nesse conversor,

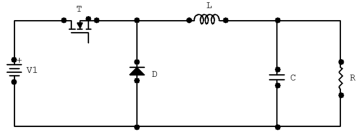

Analise o circuito seguinte:

Para o circuito mostrado, que representa uma das topologias de conversores CC/CC, todas as afirmativas estão corretas, EXCETO:

“Em muitas aplicações industriais, é necessário converter uma fonte de tensão CC fixa em uma fonte de tensão CC variável. Um chopper converte diretamente de CC para CC e é conhecido como um conversor CC-CC. Um chopper pode ser considerado o equivalente CC de um transformador CA com uma relação de espiras continuamente variável. Da mesma maneira que um transformador, ele pode ser utilizado para abaixar ou elevar a tensão de uma fonte CC.” (RASHID, 1999, p.371).

Considera-se um circuito composto por um chopper alimentando uma carga puramente resistiva de 25Ω, com tensão de entrada de 127V, queda de tensão no chopper de 5V e frequência de operação de 1kHz. Para um ciclo de trabalho de 70%, a tensão eficaz entregue à carga e à eficiência do chopper estão demonstradas em qual aternativa?

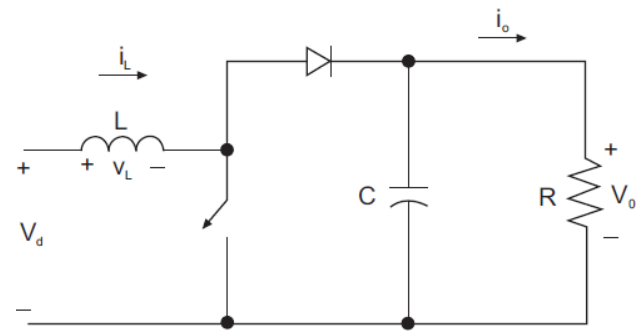

Considere o conversor CC-CC representado na figura abaixo em que a corrente i_L flui pelo indutor L produzindo uma diferença de potencial V_L. Há um capacitor C em paralelo com a resistência R na qual se mede a tensão de saída V₀, e uma corrente i₀ flui por esse último componente.

Admitindo que o ciclo de trabalho (duty-cycle) valha 0,4 e que a tensão de entrada V_d seja de 60V, a tensão de V₀ de saída, em volts, será:

Observe o conversor CC-CC a seguir:

O conversor CC-CC mostrado na figura acima é alimentado com tensão de entrada igual a 12 V e está operando normalmente com razão cíclica de 0,4. Nesse caso, a tensão de saída, em V, é igual a

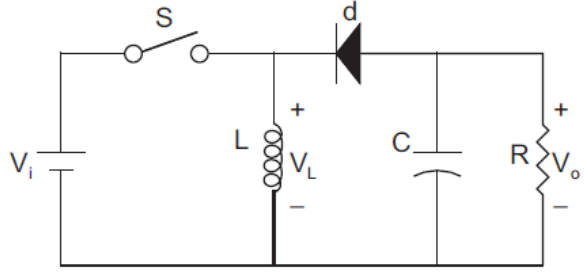

O acionamento da chave S, mostrada na figura abaixo, é executado de modo a obter uma modulação por largura de pulso (PWM), com ciclo de trabalho (dutycycle) igual a D. Considere a existência do capacitor C, do diodo d, do indutor L e da resistência R.

Nessas condições, esse circuito corresponde a um conversor CC-CC denominado:

A respeito dos conversores CC-CC, CA-CC e CA-CA, assinale V para a afirmativa verdadeira e F para a falsa.

( ) O conversor CC-CC tem a tensão média de saída controlada pela variação da corrente elétrica na entrada.

( ) O conversor CA-CC converte uma tensão CA em CC em que o valor médio da tensão é controlado pelo tempo de condução dos tiristores.

( ) O conversor CA-CA é utilizado para que se possa obter uma tensão CA variável a partir de uma tensão CA fixa.

As alternativas são, respectivamente,
