Questões de Concurso sobre Conversores CC-CC, CC-CA, CA-CC e CA-CA

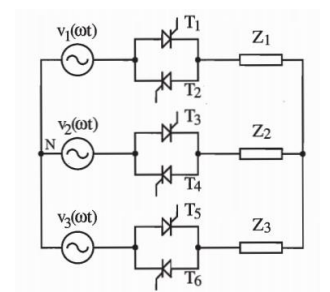

A figura a seguir se trata de um Gradador trifásico, com base nessa informação, qual das alternativas define CORRETAMENTE o que é um gradador trifásico e onde ele pode ser empregado?

O conversor apresenta tensão contínua na entrada e tensão alternada na saída.

O conversor apresentado pode operar como elevador ou abaixador de tensão.

Os conversores CC-CC são classificados como sistemas formados por semicondutores de potência operando como interruptores onde sua principal função é controlar o fluxo de potência de uma fonte de entrada para uma fonte de saída. O esquema elétrico abaixo, refere-se ao:

FONTE: https://ojs.brazilianjournals.com.br

A exigência de acionamentos mecânicos com velocidade variável foi, por vários anos, atendida por máquinas de corrente contínua, que apresentam natural facilidade de controle de velocidade com a aplicação de inversores CA-CC ou fontes com controle de tensão adequadamente controladas. A evolução tecnológica, no entanto, trouxe soluções com grandes vantagens para a substituição das máquinas de corrente contínua. Considerando os conceitos atuais de projetos de acionamentos de motores elétricos, assinale a alternativa que indica a solução que mais se assemelha aos tradicionais acionamentos realizados com máquinas CC e conversores eletrônicos e que apresenta evidentes vantagens econômicas e tecnológicas.

O maior valor de tensão de um conversor digital-analógico (DAC) de 8 bits, que gera 0,5 V para a entrada digital 00110010, é igual a:

Retificadores de onda completa fazem um aproveitamento maior da energia disponível que retificadores de meia onda.

Qual topologia de conversor dc-dc, na sua forma básica, tem a polaridade da tensão de saída invertida com relação ao terminal comum da fonte de alimentação do conversor?

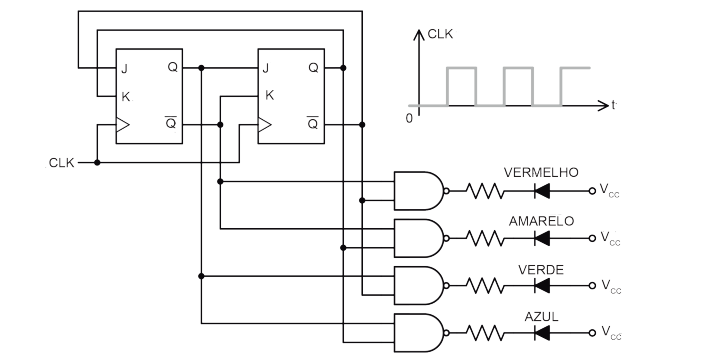

O circuito digital sequencial mostrado na Figura abaixo tem como objetivo controlar a sequência periódica de acendimento de um conjunto de LEDs coloridos, de modo que apenas um LED acenderá em cada período do sinal de relógio CLK, a partir do instante t = 0.

Considerando-se que todos os flip-flops do circuito estão no estado Q = 0 no instante inicial t = 0, qual será a sequência periódica de acendimento dos LEDs para t > 0?

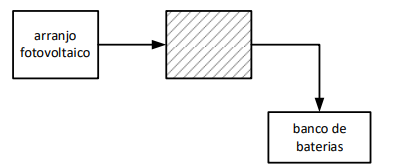

A figura acima apresenta parte de um sistema de geração fotovoltaico, no qual são apresentados o arranjo fotovoltaico, o banco de baterias e um subsistema hachurado.

A função do subsistema hachurado é converter a potência elétrica gerada pelo arranjo fotovoltaico, entregando-a de acordo com as especificações de projeto para que seja armazenado pelo banco de baterias.

De acordo com a finalidade apresentada, o subsistema hachurado é o(a):

A respeito dos conversores CC/CC, CA/CC, CC/CA e CA/CA, analise as afirmativas abaixo e dê valores Verdadeiro (V) ou Falso (F).

( ) Conversor CC/CC recebe tensão contínua e libera tensão alternada com controle de amplitude e frequência.

( ) Conversor CA/CC recebe tensão alternada e fornece tensão contínua, podem ser monofásicos, trifásicos ou n-fásicos.

( ) Conversor CC/CA recebem corrente contínua e liberam outra corrente contínua com amplitude maior ou menor.

( ) Conversor CA/CA recebem corrente alternada e liberam corrente alternada com frequência e amplitude maior ou menor.

Assinale a alternativa que apresenta a sequência correta de cima para baixo.

O conversor realiza a isolação galvânica entre a tensão de entrada e a de saída.

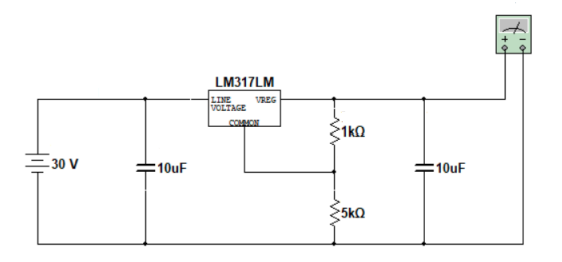

Para o conversor DC-DC linear do circuito apresentado na imagem a seguir, determine a tensão de saída lida pelo voltímetro sabendo que a tensão de referência do regulador é de 1,25V, e que a corrente de polarização é de 50 µA. Considere o valor da tensão truncada com duas casas decimais.

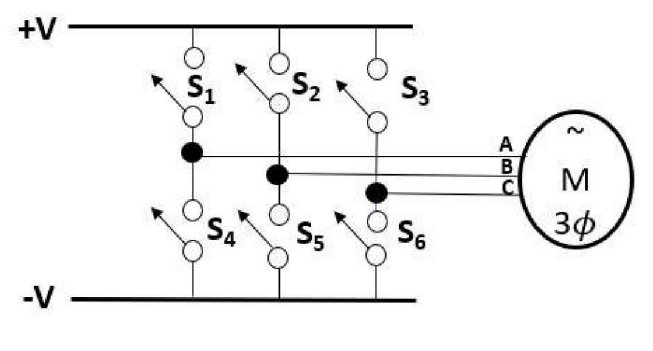

Os conversores de corrente contínua em corrente alternada são denominados inversores de frequência. São bastante utilizados para acionamento de cargas, como motores de indução trifásicos, com o objetivo de ter uma variação de amplitude da tensão e frequência, permitindo que o motor trabalhe em diferentes velocidades, sem a necessidade do uso de meios mecânicos como polias, válvulas, dentre outros. Nas figuras, a carga é alimentada a partir de um inversor de frequência com sequência positiva (ABC).

Figura 1. Configuração na entrada/saída do inversor de frequência.

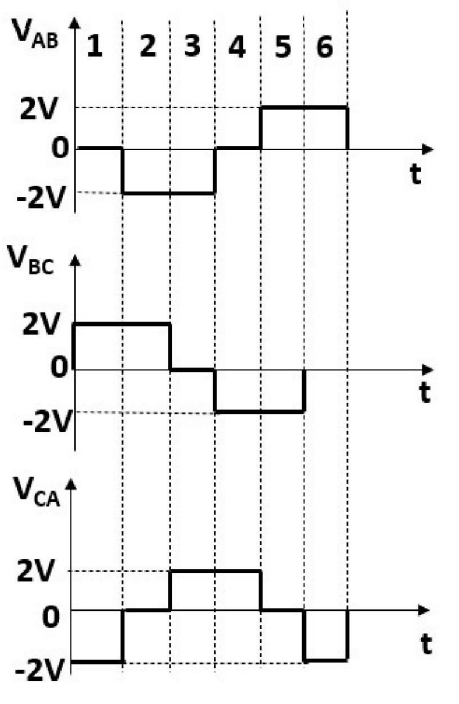

Figura 2. Tensão de linha na carga em cada ciclo.

Na figura 2, são observadas as tensões de linha no motor trifásico, ou seja, na saída do inversor. No ciclo (1), as chaves que estão conduzindo são, respectivamente,

Considere o circuito com o conversor CA-CC trifásico a Tiristor, ilustrado na Figura acima, operando sem perdas. A fonte de tensão trifásica equilibrada no lado CA (V_A, V_B e V_C) e a fonte de corrente no lado CC (I_CC) são ideais. Além disso, os indutores são idênticos.

Dada a presença dos indutores no lado CA, a tensão (V_CC) medida na fonte de corrente é igual a 3/2 da tensão da fase C (V_CC = $+\frac{3}{2}$ V_C), quando os tiristores

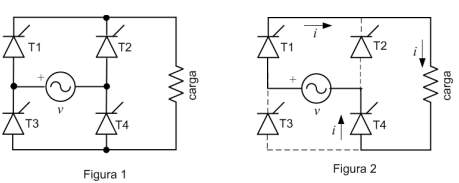

A figura 1 a seguir representa um retificador monofásico de onda completa a tiristor alimentando uma carga resistiva. A fonte de alimentação é v = V_m sen(ωt). A figura 2 mostra um dos quatro estágios de funcionamento do retificador. Nessa figura, as linhas cheias indicam passagem de corrente. O ângulo de disparo dos tiristores é denominado α.

O estágio de funcionamento mostrado na figura 2, no qual os tiristores T1 e T4 estão em condução, corresponde ao intervalo

Na saída de um transformador, sem terminal central, é ligado um retificador em ponte composto por quatro diodos. A função dessa ponte é converter um sinal:

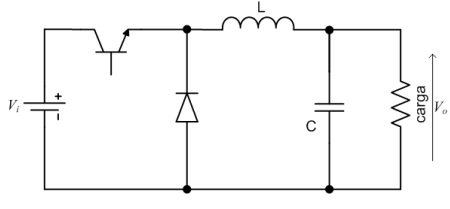

Várias aplicações da eletrônica de potência exigem variações do nível de tensão DC, tanto elevando, quanto reduzindo. O circuito da figura a seguir representa um conversor DC/DC utilizado com a finalidade de variar o nível de tensão DC. A tensão de entrada é V_i e a tensão de saída é V_o.

Esse tipo de conversor é denominado de

Um inversor de onda quadrada é utilizado para converter um sinal de tensão CC em CA. Considerando-se o inversor com um ciclo de trabalho (duty cicle) de 60% e um sinal de 60 Hz na saída, assinale a alternativa que mais se aproxima da tensão eficaz (rms) na saída do inversor quando alimentado com 12 V_cc, conforme ilustração a seguir.

-

Sobre conversores CC-CC e CC-CA, assinale a alternativa verdadeira:
