Questões de Concurso sobre Medidas Elétricas

Uma instalação com demanda ativa de 10 kW apresenta um fator de potência 0,8 indutivo e demanda reativa de 7,5 kVAr. Com o intuito de corrigir o fator de potência para 0,92, o consumidor optou pelo acréscimo de carga resistiva, instalando um forno elétrico. Qual deve ser a potência desse forno?

Um técnico em Eletrotécnica atuante em laboratório listou os seguintes instrumentos:

1. Osciloscópio;

2. Multímetro;

3. Alicate amperímetro;

4. Tubo de pitot;

5. Tubo de Venturi;

6. Coluna de líquido e

7. Bocal.

Sobre os instrumentos relacionados, é correto afirmar que

Tensão de isolação ou tensão de prova de um instrumento é o valor máximo de tensão que esse instrumento pode receber entre sua parte interna (de material condutor) e sua parte externa (de material isolante). Esse valor é simbolicamente representado nos instrumentos. Considerando o equipamento mostrado na figura abaixo, sua tensão de isolamento é

A medição das características elétricas de um dispositivo sensor que utiliza o efeito fotovoltaico apresentou os seguintes resultados: tensão de máxima potência V_MP= - 0,33 V; corrente de máxima potência I_MP= 1,21x10-9 A; tensão de circuito aberto V_OC= - 0,40 V; e corrente de curto circuito ISC= 1,31 x 10^-9 A.

A partir dos parâmetros medidos, o Fator de Forma (FF) do sensor é de

Em um experimento laboratorial, alunos mediram a potência absorvida por uma carga monofásica. O experimento foi composto de duas partes:

Parte 1 – medida da tensão e corrente da carga, utilizando voltímetro e amperímetro, respectivamente. O produto das grandezas medidas foi anotado;

Parte 2 – medida da potência, utilizando um wattímetro.

Durante o processo, os alunos observaram que os resultados obtidos nas partes 1 e 2 foram iguais. Assim, com base nessa observação, os alunos concluíram que as cargas eram compostas

Uma fonte senoidal monofásica possui tensão igual a 25 V de valor médio. O valor da tensão eficaz dessa fonte é igual a

Examine as alternativas a seguir, sobre tensão e corrente alternada.

I. O tempo que dura um ciclo completo de um sinal senoidal de frequência 100 Hz é, aproximadamente, 10 milissegundos.

II. O tempo necessário para uma função senoidal de tensão na frequência de 60 Hz percorrer o trecho compreendido entre zero radiano e 4π/3 radiano é de, aproximadamente, 11 milissegundos.

III. Uma senoide que percorre o trecho de 3π/4 em 7,5 milissegundos tem frequência de 40 Hz.

IV. O valor máximo de uma tensão senoidal cujo valor é 10V no instante t = 15 milissegundos, é de -10V, sendo sua frequência 100Hz.

V. Uma corrente CA de valor eficaz 25mA e frequência 50Hz ao passar por um capacitor de capacitância (10/π) μF, provoca nos terminais deste uma Diferença de Potencial de 15V.

Das proposições acima, estão CORRETAS as afirmativas:

Um chopper step-up opera com uma frequência de chaveamento de 2 kHz a partir de uma fonte de alimentação DC no valor de 100 V.

Considerando a resistência da carga no valor de 2 Ω e a tensão de saída no valor de 250 V, o valor do tempo em que a chave fica ligada durante cada ciclo é, aproximadamente, de

Os dados abaixo se referem à aferição de instrumento eletromecânico de medição de energia elétrica.

Para que o medidor em teste seja aprovado, o valor de X deverá ser :

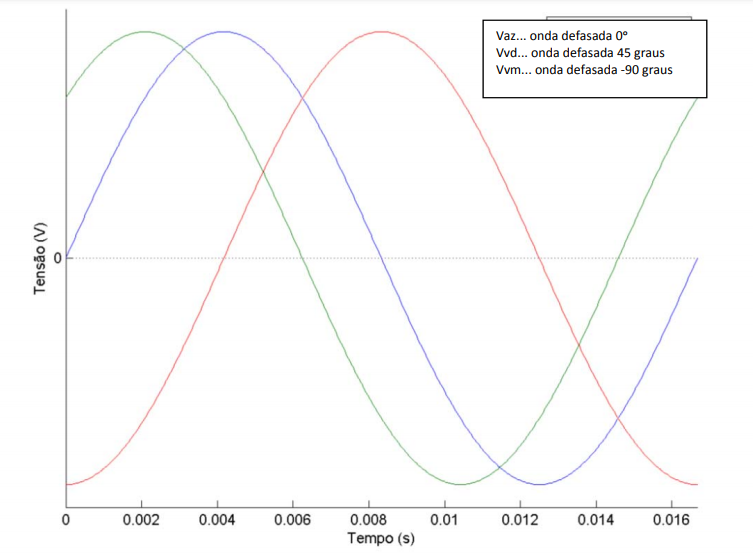

Em um osciloscópio, foram obtidas as três ondas de tensões a seguir:

Considerando sequência vaz(t), vvd(t) e vvm(t), e que elas têm amplitude máxima de 100 V, as equações do tempo dessas ondas são, respectivamente,

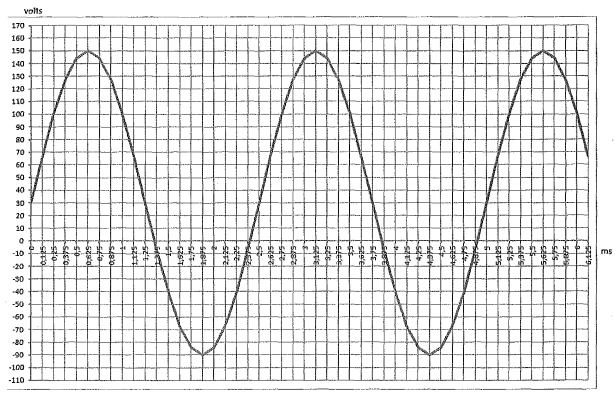

Um oficial a bordo de uma fragata solicitou a um sargento que medisse o sinal elétrico no conector de um sistema radar. Por meio de um osciloscópio, o sargento observou a seguinte forma de onda:

Qual o valor médio e o valor eficaz do sinal senoidal lido pelo sargento, respectivamente?

Dados : $\sqrt{2}$ ≈ 0,7

$\sqrt{221}$ ≈ 15

Um chuveiro elétrico de 6000 W foi utilizado duas vezes em um dia, e consumiu 4,5 kWh. Sabendo-se que a primeira utilização durou 15 minutos, o tempo da segunda utilização foi de

Um Engenheiro Eletricista está analisando um circuito elétrico com um osciloscópio e depende da correta interpretação do sinal para concluir seu experimento. De acordo com os fundamentos de osciloscópios, assinale a alternativa correta.

De acordo com os fundamentos de Instrumentos de medição de corrente elétrica, assinale a alternativa correta.

Sobre o tema álgebra linear, assinale a alternativa correta.

O Engenheiro Eletricista deve identificar corretamente as unidades de medidas utilizadas em sua prática profissional, sendo que o sistema de unidades adotado no Brasil é o SI (Sistema Internacional de Unidades), desde 1960. De acordo com as unidades do SI, assinale a alternativa correta.

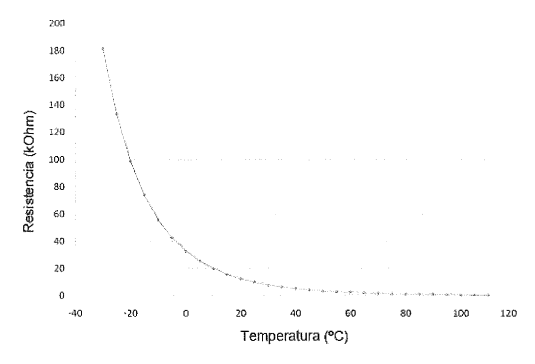

Analise o gráfico a seguir.

Sabendo que, por um determinado dispositivo eletrônico, passa uma corrente constante de ImA, em qualquer temperatura, e que esse mesmo dispositivo obedece ao gráfico acima, assinale a opção correta.

Uma medida de corrente elétrica ocasiona um erro de 150 mA em uma medição de 12 A. Isso equivale a um erro relativo percentual de:

Observe os dois gráficos a seguir, que apresentam a relação entre fase e corrente para o indutor e para o capacitor.

Sobre a relação de fase entre corrente e tensão para os componentes citados, pode-se afirmar que:

A utilização da instrumentação é de suma importância para monitorar, de forma contínua ou discreta, o comportamento de variáveis de interesse em um sistema ou processo. Os erros são minimizados, mas nunca excluídos em sistemas reais. Com respeito ao erro de paralaxe dos instrumentos, é correto afirmar que
