Questões de Concurso sobre Medidas Elétricas

Com relação às grandezas e às unidades de medidas elétricas, assinale a alternativa correta.

A medição da resistividade elétrica de um solo homogêneo foi realizada utilizando um megger e considerando o método de Wenner. Na medição realizada, os eletrodos do instrumento são dispostos em linha reta, e a distância entre dois eletrodos consecutivos é igual a 10 metros. O valor da resistência medida pelo instrumento é igual a 10 Ω. De acordo com essas informações, o valor, em Ω.m, da resistividade do solo é

Dado $\pi$ = 3,14

Considerando o sistema de medidas da impedância elétrica, analise as assertivas abaixo.

I. A impedância é medida em Ohm (Ω), em homenagem ao físico Georg Simon Ohm.

II. A impedância é a relação entre a tensão e corrente ao passar por um elemento, sendo ele um condutor ou isolante.

III. Um condutor que possua uma resistência elétrica de 1 Ohm causará um ganho de tensão de 1 Volt a cada 1 Ampère de corrente que passar por ele.

É correto o que se afirma em

Instrumento composto de bobina que pela passagem de uma corrente elétrica provoca movimento na parte móvel é denominado:

Das grandezas elétricas, sobre a resistência elétrica, é correto afirmar que

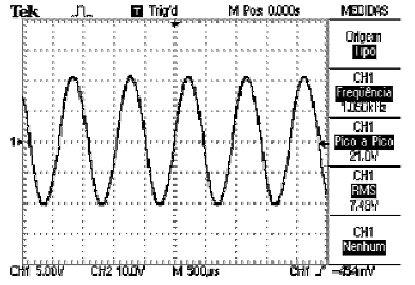

Dadas as afirmativas abaixo quanto às medidas dos parâmetros do sinal senoidal mostrado na tela de um osciloscópio digital (ver figura abaixo),

I. O valor eficaz do sinal é de 7,48 V.

II. O período do sinal é de 500 µs.

III. O sinal tem uma amplitude máxima de 21,0 V.

IV. A frequência do sinal é de 1056 Hz.

verifica-se que está(ão) correta(s) apenas

Os aparelhos de medidas elétricas são instrumentos que fornecem uma avaliação da grandeza elétrica, baseando-se em efeitos físicos causados por essa grandeza. Sobre esses aparelhos, analise as assertivas abaixo.

I. O waltímetro é o principal instrumento de teste e reparo de circuitos eletrônicos e consiste basicamente de um galvanômetro, ligado a uma chave seletora, a uma bateria e a vários resistores internos.

II. O voltímetro é um aparelho que realiza medições de tensão elétrica em um circuito e exibe essas medições, geralmente, por meio de um ponteiro móvel ou um mostrador digital de cristal líquido, por exemplo.

III. O amperímetro é um instrumento utilizado para medida de intensidade da corrente elétrica.

É correto o que se afirma em

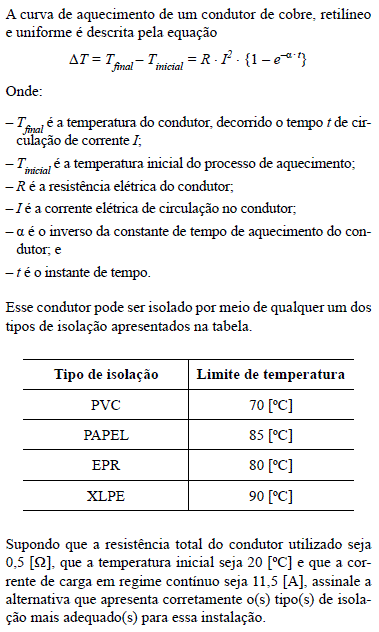

A resistência elétrica é a capacidade que determinado corpo possui de se opor à corrente elétrica que passa por ele. Isso ocorre porque os elétrons não conseguem passar livremente pelos elétrons do condutor e colidem com os átomos, o que provoca a resistência e, por conseguinte, a liberação de calor. Com base nesse princípio, é correto afirmar que a resistência de um condutor

Indique a unidade de carga elétrica (quantidade de eletricidade).

A maioria dos circuitos eletrônicos necessita de uma tensão de alimentação em corrente contínua para trabalhar adequadamente. Como a tensão residencial e industrial são do tipo “alternada”, deve-se converter tensão alternada em tensão contínua, que é a função básica dos circuitos retificadores. Os valores de pico positivo ou negativo de uma senoide são o máximo valor que a onda alcança durante a excursão dos semiciclos positivo e negativo. É correto afirmar que esses valores são denominados de

As unidades derivadas do SI para carga elétrica, fluxo magnético e capacitância elétrica são, respectivamente:

Os condutores elétricos constituem os principais componentes das linhas elétricas que conduzem eletricidade até as cargas elétricas. Sobre os tipos de condutores elétricos, marque V para verdadeiro ou F para falso e, em seguida, assinale a alternativa que apresenta a sequência correta.

( ) Os fios são usados diretamente no transporte de eletricidade. Podem ser nus (sem isolação) ou com isolantes.

( ) Os cabos são os conjuntos de fios encordoados, isolados ou não entre si, podendo o conjunto ser apenas isolado.

( ) O barramento é o condutor rígido, em forma de tubo ou de seção perfilada. São utilizados diretamente em equipamentos, tais como quadros de distribuição.

Ao realizar uma mesma medição e obter-se sempre o mesmo valor, é correto afirmar que trata-se de

A fase A de um sistema elétrico de sequência CBA possui um ângulo igual a 20°. Uma carga elétrica trifásica equilibrada em estrela, cujo fator de potência é igual a 0,866 indutivo é alimentada por esse sistema.

Os ângulos das correntes de fases das fases A, B e C da carga são, respectivamente, iguais a

Um sistema de potência possui um dado equipamento, cujos valores nominais de potência e tensão são iguais a 20 MVA e 200 kV.

Sabendo‐se que a reatância desse equipamento para seus valores nominais é de 0,3 p.u. e que as bases para o setor onde esse equipamento se encontra são iguais a 320 MVA e 400 kV, o valor de sua reatância corrigido é de

Uma fábrica possui uma potência de 100 kVA e o fator de potência global dos equipamentos elétricos instalados é de 0,866. Será instalado nessa fábrica um equipamento que possui um motor síncrono de rendimento 0,746 para atender a uma potência mecânica de 50 HP.

Para que o fator de potência fique igual à unidade, a potência aparente desse motor deve ser, em kVA, igual a

Dado: 1 HP = 746 W
