Durante a partida de um Motor de Indução Trifásico, foi utilizada uma chave compensadora, para reduzir o valor da corrente de partida do motor, Ip.
É correto afirmar que, se for utilizado um tap de 80% na chave compensadora, o valor percentual da corrente de partida do motor ficará reduzida de
A
20.
B
33.
C
64.
D
80.
Com relação aos métodos adotados para partida de um motor de indução trifásico, é correto afirmar que
A
nos motores de indução com rotor bobinado, é possível inserir resistências ao rotor diminuído a corrente de partida e aumentado o conjugado.
B
a partida estrela- triangulo, Y-Δ, o motor parte com tensão de fase reduzida, fazendo com que a corrente de partida reduza de aproximadamente √3 de seu valor de partida direta.
C
na partida compensada, é utilizado um autotransformador para reduzir o valor da tensão de linha aplicada ao motor fazendo com que a corrente também reduza na mesma proporção da tensão.
D
as chaves de partida estáticas, soft-starter, são usadas para partida e parada suave de motores eliminado os picos de corrente durante a partida, alterando o valor da frequência de tensão da rede.
O diagrama apresentado é uma chave de partida de um motor de indução trifásico.
Qual partida é representada pelo diagrama desta figura?
A
Partida série-paralelo
B
Partida compensadora
C
Partida com soft-starter
D
Partida estrela-triângulo com possibilidade de reversão da rotação do motor
E
Partida direta com possibilidade de reversão da rotação do motor
O esquema de ligação precedente representa uma partida de motor do tipo
A
série.
B
compound.
C
paralelo.
D
estrela-triângulo
E
capacitivo.
Um engenheiro recebeu um diagrama de comando de um sistema de partida de um motor elétrico. Nesse diagrama, havia elementos identificados pelas letras F, K e S. É correto afirmar que essas letras se referem, respectivamente, a
A
elementos de proteção, botoeiras e bobinas dos contatores.
B
bobinas dos contatores, botoeiras e elementos de proteção.
C
botoeiras, bobinas dos contatores e elementos de proteção.
D
elementos de proteção, bobinas dos contatores e botoeiras.
E
alimentação, botoeiras e bobinas dos contatores.
Sobre a partida de motores por meio de chave compensadora, conhecida como partida compensada, é correto afirmar que
A
permite reduzir a corrente de partida a qualquer valor desejado, por meio do ajuste do tap do autotransformador.
B
é muito utilizada por ser mais econômica financeiramente do que a partida estrela-triângulo.
C
não é uma técnica indicada para motores que necessitam de diversas partidas sucessivas.
D
não é possível ser utilizada em motores trifásicos de baixa potência.
E
é necessário que o motor possua 6 terminais para que se possa utilizar esse tipo de partida.
Em relação aos diagramas clássicos de força/potência e de comando utilizados na partida do tipo estrela-triângulo de motores de indução trifásicos, assinale a alternativa correta.
A
Os 3 contatores recebem as 3 fases nos terminais de entrada.
B
Para cada tipo de fechamento, utiliza-se um disjuntor motor.
C
Um dos contatores tem seus terminais de entrada ligados em 3 pontos do motor, enquanto seus terminais de saída são ligados nos outros 3.
D
Um dos 3 contatores, utilizados no fechamento dos terminais do motor, é acionado tanto na ligação estrela quanto na triângulo.
E
O motor deve possuir 3 terminais para que esse tipo de partida possa ser empregado.
Assinale a alternativa que representa a ordem correta de acionamento dos contatores ao pressionar o botão S2:
A
K1 – K2 – K3
B
K1 – K2 – K4
C
K1 – K3 – K4
D
K2 – K1 – K3
E
K3 – K4 – K1
Ano:
2021
Observe o seguinte diagrama de circuito de comando para partida direta de motores elétricos.
Assinale a alternativa que apresenta CORRETAMENTE a linguagem LADDER que deve ser utilizada para esse circuito:
A
B
C
D
Durante a partida, um motor experimenta correntes elevadas, podendo atingir cerca de até oito vezes sua corrente nominal, causando inconvenientes para a instalação e para o próprio motor. Para evitar as altas correntes de partida, existem métodos de partida de motores que permitem a redução do valor da corrente durante a partida do motor. Sobre o método de partida estrela-triângulo, assinale a alternativa incorreta.
A
O motor é inicialmente ligado em estrela até que alcance uma velocidade próxima a sua velocidade nominal. Após atingir essa velocidade, a conexão estrela é desfeita e realiza-se a conexão triângulo
B
Durante a partida em estrela, tanto o conjugado quanto a corrente de partida do motor são reduzidos a 1/3 dos valores nominais
C
Durante a comutação da ligação estrela para triângulo, ocorre uma elevação da corrente
D
É possível utilizar a partida estrela-triângulo para qualquer motor, independentemente da quantidade de terminais acessíveis e da tensão nominal do motor
Entre os métodos de partida utilizados no acionamento de motores elétricos de indução, dois são detalhados a seguir:
I. É um método de acionamento de motores de corrente alternada, no qual o motor é conectado diretamente à rede elétrica. Ou seja, ela se dá quando aplicamos a tensão nominal sobre os enrolamentos do estator do motor, de maneira direta. Para implementação desse sistema de partida, é utilizado um contator como dispositivo de manobra e dispositivos de proteção, como fusíveis e relés de sobrecarga ou disjuntores.
II. É um método de acionamento com um tipo de chave usada para partida de motores sob carga, com o objetivo de reduzir a corrente de partida, evitando sobrecarga na rede de alimentação, deixando, porém, o motor com um conjugado suficiente para a partida e a aceleração. A tensão neste caso é reduzida por meio de um autotransformador trifásico que possui geralmente taps de 50%, 65% e 80% da tensão nominal.
Os métodos detalhados em I e II são conhecidos, respectivamente, como de partida
A
direta e com chave compensadora.
B
direta e com chave triângulo-estrela.
C
direta e com chave estrela-triângulo.
D
suave com soft-starter e com chave triângulo-estrela.
E
suave com soft-starter e com chave estrela-triângulo.
Um motor de indução trifásico, ligado em estrela, apresenta os seguintes dados de placa:
~3
10 cv
3500 RPM
60 Hz
220/380 V
Ip/In = 9
IP55
FS = 1.15
Rendimento = 87,5%
cos 𝝋 = 0,85
Qual é o valor da corrente de linha no momento da partida do motor?
A
1,67 A.
B
135,31 A.
C
100,64 A.
D
233,73 A.
E
74,85 A.
As chaves de partida reduzem a tensão durante a partida do motor e aplicam a tensão nominal quando o motor se encontra em velocidade de trabalho. Em relação aos diferentes tipos de chaves, assinale a opção correta.
A
As chaves de partida soft-starters são destinadas ao comando de motores de corrente contínua, mas não aos de corrente alternada.
B
A partida direta é utilizada em máquinas com conjugado de partida baixo e alta potência.
C
A chave estrela-triângulo deve ser utilizada para partidas de máquinas com carga nominal.
D
Na chave estrela-triângulo, o valor da tensão de rede deve coincidir com o valor de tensão da ligação-triângulo do motor.
E
Uma das vantagens da chave compensadora é a ausência de um autotransformador em sua composição, o que diminui seu custo.

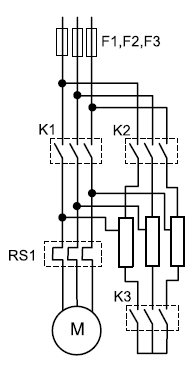

O desenho a seguir representa o diagrama esquemático de um:
A
circuito de força de chave reversora.
B
circuito de força de chave série-paralelo.
C
circuito de comando de chave compensadora.
D
circuito de comando de chave reversora.
E
circuito de força de chave compensadora.
Dentre as máquinas elétricas, a de indução é uma das mais utilizadas no meio industrial.
Sendo assim, aponte a alternativa que não é característica desse tipo de equipamento.
A
O torque de partida desse tipo de equipamento é nulo
B
São motores apropriados para o uso em grande escala, pois possuem fácil operação
C
Podem se conectar diretamente a fontes de energia CA
D
Se comparado a um motor de corrente contínua de mesma potência, o custo de manutenção é relativamente menor
E
Possui robustez
Analise as assertivas abaixo sobre as características de partida e funcionamento de motores de indução trifásicos tipo gaiola:
I. Se considerarmos a resistência e reatância do rotor na condição bloqueado constantes, o torque de partida é apenas função da tensão aplicada ao estator.
II. A frequência da corrente rotórica é função do escorregamento.
III. No instante da partida, o conjugado não é afetado pela natureza da carga.
IV. A reatância do rotor na condição a vazio, ou seja, escorregamento baixo, é muito alta.
Quais estão corretas?
A
Apenas I e II.
B
Apenas II e III.
C
Apenas III e IV.
D
Apenas I, II e III.
E
I, II, III e IV.
O emprego de chave estática tipo “soft starter” para acionamento de motores de indução apresenta vantagens como aceleração e desaceleração progressivas e permite também a adaptação da velocidade às condições de operação. Entre as formas de ligação da chave estática, podemos citar:
I. Ligação direta em que o motor é conectado diretamente à “soft starter”.
II. Ligação com contator de by pass, situação em que se tira a “soft starter” de operação quando o motor opera em regime normal de trabalho, reduzindo as perdas na chave.
III. Ligação em partida sequencial em que, após concluída a partida do primeiro motor, este passa a ser alimentado com a tensão da rede, ficando a “soft starter” liberada para partida do próximo motor.
IV. Ligação simultânea de diversos motores empregando uma “soft starter” apenas com potência maior ou equivalente à soma das potências dos motores acionados.
Quais estão corretas?
A
Apenas I.
B
Apenas II e III.
C
Apenas II e IV.
D
Apenas I, II e III.
E
I, II, III e IV.
Analise as afirmativas abaixo com relação à figura 1.
1. O acionamento possui a possibilidade de reversão da rotação do motor.
2. Os contatores c2 e c3 possuem intertravamento.
3. Se o relé de sobrecarga for acionado, o contator c3 se manterá energizado.
Assinale a alternativa que indica todas as afirmativas corretas.
A
É correta apenas a afirmativa 1.
B
É correta apenas a afirmativa 2.
C
É correta apenas a afirmativa 3.
D
São corretas apenas as afirmativas 1 e 2.
E
São corretas as afirmativas 1, 2 e 3.
Abaixo são mostrados acontecimentos para a correta operação da partida estrela-triângulo.
1. O contator c1 é acionado.
2. O contator c2 é acionado.
3. O contator c3 é acionado.
4. Relé temporizador d1 muda seu estado após o tempo programado.
Assinale a alternativa que apresenta a sequência correta de acontecimentos após o operador pressionar o botão b1:
A
1 • 2 • 3 • 4
B
1 • 2 • 4 • 3
C
2 • 1 • 3 • 4
D
2 • 1 • 4 • 3
E
4 • 1 • 2 • 3
Ano:
2020
Um dos instantes mais críticos durante a operação de motores elétricos é a partida, pois nesse momento os motores solicitam uma corrente maior do que a necessária durante a operação.
São métodos que podem ser utilizados para acionamento de motores trifásicos, exceto:
A
Partida direta.
B
Chave compensadora.
C
Chave estrela – triângulo.
D
Chave de impedância.
