Questões de Concurso sobre Proteção de máquinas elétricas, transformadores, barramentos e linhas

Os fusíveis de uso geral, quando devidamente instalados, asseguram proteção de um circuito contra sobrecargas, mas não contra curto-circuitos.

Curtos-circuitos do tipo fase-fase são exemplos de faltas simétricas.

O eletrodo de terra em um sistema de aterramento deve apresentar a mais baixa resistência de contato possível, sendo aceitáveis valores até 50 .

Um dos tipos de sistema de aterramento previsto na NBR-5410 estabelece que neutro e terra (condutor de proteção) são combinados em um único condutor.

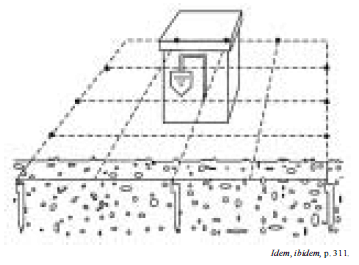

A figura abaixo esquematiza o aterramento denominado malha de terra.

Uma falta do tipo fase-terra na barra , provocará uma corrente de curto-circuito na fase faltosa cuja intensidade é igual a 2,0 pu.

Nos projetos para seccionamento de circuitos em instalações industriais, devem ser previstos também relés de religamento automático para os disjuntores, caso estes sejam do tipo a óleo. A instalação dos relés permite o imediato restabelecimento do circuito em caso de falta temporária e evita que eventuais processos ou máquinas fiquem inoperantes.

proteção para garantir segurança contra choques elétricos.

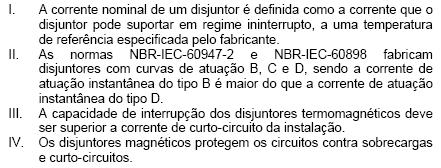

Dadas as afirmativas a seguir:

Na representação de transformadores de potência em geral, para estudos de análise de faltas, o dado mais representativo em termos de reatância é aquele utilizado para modelar o ramo magnetizante do transformador.

Se o relé térmico em um dos ramais vier a atuar, necessariamente o ramal do outro motor deverá ser desligado também, pois a alimentação de ambos os motores ocorre a partir de um mesmo barramento.

No caso de um curto-circuito fase-terra, a tensão na fase do barramento sob falta é nula, mas as tensões nas fases sãs são diferentes de zero.

O contator tem a função de proteger o circuito contra correntes de curto-circuito ou sobrecargas prolongadas.

A chave seccionadora em cada ramal é dimensionada para suportar correntes térmica e dinâmica inferiores às correntes térmica e dinâmica no ponto onde se encontra instalada.

Em um edifício de uso coletivo, o quadro de medição é o local onde devem ser instalados os medidores de cada unidade consumidora, as proteções individuais e a proteção geral do quadro. Assinale a alternativa correta.

A proteção do barramento à montante deve ser efetuada por um dispositivo do tipo disjuntor diferencial residual.

No diagrama de força, o local mais indicado para a conexão de um relé detector de falta de fase é entre as fases R, S e T da alimentação e o elemento e1.

Esse tipo de falta envolve somente o contato entre as três fases do sistema, através de resistências de falta (nulas ou não), não havendo qualquer contato com a terra.

O relé térmico não deve atuar durante a partida do motor do respectivo ramal que ele protege.

Os fusíveis em cada ramal devem proteger a isolação dos condutores do respectivo ramal.
