Questões de Concurso sobre Proteção de máquinas elétricas, transformadores, barramentos e linhas

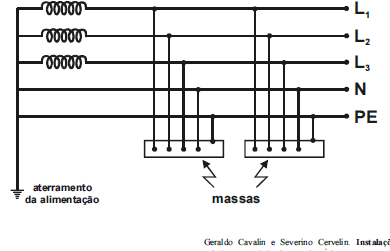

A figura abaixo mostra o esquema de aterramento denominado TN-C-S.

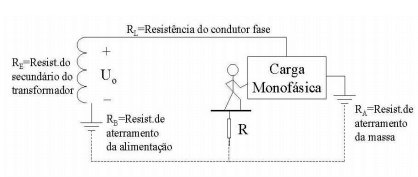

Considere uma instalação monofásica em que as cargas têm alimentação fase-neutro, o neutro do secundário do transformador está aterrado e as massas dos equipamentos são aterradas através do eletrodo de aterramento do neutro da alimentação. O esquema está indicado na figura a seguir.

Sendo R_L, R_E e R desprezíveis em relação a R_A e R_B, Uo = 150V e R_B = 9Ω, para que valores de R_A a tensão de contato é inferior a 50V (tensão de contato limite)?

Em manutenção realizada em uma instalação predial de baixa tensão, foi constatado que uma excessiva fuga de corrente era a causa da perda de energia na instalação. As possíveis causas de fuga de corrente no sistema mencionado incluem

I fios desencapados ou com desgaste do isolamento.

II aterramento inadequado da carcaça de motores elétricos da instalação.

III aparelhos defeituosos.

IV emendas malfeitas ou mal isoladas.

V conexões inadequadas ou malfeitas.

A quantidade de itens certos é igual a

A norma NBR-5410 estabelece alguns tipos de proteção que visam garantir a segurança de pessoas, de animais domésticos e de bens em geral contra danos imprevistos causados por instalações elétricas. Assinale a opção correta em relação aos tipos de proteção em baixa tensão, tendo como base a referida norma.

De acordo com a norma NBR-5410, os tipos de eletrodos que podem ser usados para a finalidade de aterramento em instalações de baixa tensão incluem

I canalizações metálicas de fornecimento de água.

II condutores nus.

III hastes ou tubos de aterramento.

IV barras ou placas metálicas.

V armações metálicas do concreto.

A quantidade de itens certos é igual a

Suponha que em um certo circuito de um hospital, destinado para a alimentação de um motor, está instalado um dispositivo de proteção por corrente diferencial residual (DR). A figura a seguir apresenta uma montagem para a verificação da operação do dispositivo DR. Sejam IΔN a corrente nominal do dispositivo DR e UL a tensão de contato limite. Iniciando-se com a resistência RP em seu valor máximo e reduzindo-a até que o dispositivo DR opere, foram medidos os valores de IΔ e V no momento da operação. O dispositivo oferece proteção adequada se:

A malha de terra pode causar:

Para proteção de motores de indução utiliza-se o relé térmico para proteção contra:

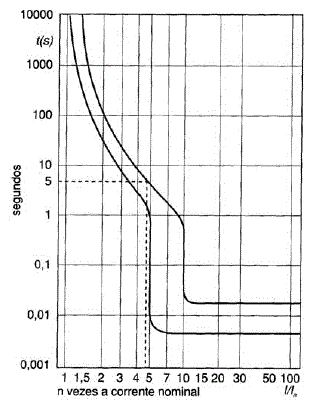

Suponha que um certo circuito está protegido por um disjuntor cuja característica se mostra na figura abaixo. Qual o valor máximo da corrente nominal do disjuntor para que seja assegurada a proteção contra contato indireto, se a corrente de fuga no condutor PE para falta fase-massa é igual a 50A e assumindo que o tempo máximo de atuação é 0,1s?

Com relação a esquemas de proteção, assinale a alternativa correta.

Considere as afirmações a seguir:

1) Os dispositivos de proteção diferencial residual (DR) podem ser empregados quando a instalação tem esquema de aterramento do tipo TT, IT, TN-S ou TN-C.

2) Recomenda-se o uso de proteção por corrente diferencial-residual em circuitos que alimentam tomadas de chuveiro, cozinhas, lavanderias ou outros locais sujeitos à lavagem.

3) A corrente diferencial residual de uma instalação corresponde à soma algébrica dos valores instantâneos das correntes que percorrem todos os condutores vivos do circuito.

Está(ão) correta(s):

Considere que, no circuito da questão 48, foi instalado um dispositivo de proteção diferencial residual (DR) com corrente nominal de 30mA e cuja característica tempo-corrente está indicada na figura abaixo. Sejam RA = 4,39kΩ, RB = 5Ω e suponha que a resistência de uma pessoa vale aproximadamente 4390Ω. Qual é o tempo de atuação da proteção quando da ocorrência de um curto entre a fase e a massa, considerando que a pessoa esteja sobre um piso condutivo (aterrado) e esteja tocando a massa do equipamento? Suponha que Uo = 220V e que RL, RE e R sejam desprezíveis.

Para proteção de motores de indução, utiliza-se o fusível em cada fase de alimentação para proteção contra:

Com relação ao esquema de aterramento IT, considere as afirmações a seguir.

1) O neutro da instalação fica isolado da terra ou aterrado através de uma impedância de aterramento.

2) A ocorrência de uma primeira falta fase-massa não causa a existência de tensões de contato perigosas. Permite-se inclusive que o circuito não seja seccionado, mas faça-se apenas soar um alarme.

3) A ocorrência de uma segunda falta fase-massa pode não ser suficiente para causar o seccionamento do circuito, desde que a fase da segunda falta seja a mesma da primeira.

Está(ão) correta(s):

Para a proteção contra sobretensões devido a descargas atmosféricas, são utilizados os chamados cabos páraraios tanto nos circuitos aéreos de distribuição, quanto nas linhas de transmissão de alta e extra-alta tensão.

Em uma subestação, é a seção mínima para o condutor de proteção para ligação de carcaça, suportes, neutro à terra, entre outros:

Considere um projeto de proteção de uma instalação elétrica predial, na qual:

(I_B) - corrente de projeto do circuito

(I_N) - corrente nominal do dispositivo de proteção

(I_Z) - capacidade de condução de corrente dos condutores

A condição de segurança deste projeto é dada pela seguinte relação:

Na proteção de circuitos primários aéreos de distribuição de energia, para caso de ruptura de condutores, considera-se a impedância de defeito baixa quando o condutor rompido (desencapado ou encapado) toca em solo asfaltado.

Dispositivos de proteção devem ser previstos para interromper toda corrente de curto-circuito que esteja fluindo pelos condutores dos circuitos, antes que efeitos térmicos e mecânicos possam danificá-los.

Os condutores de cobre em ligação equipotencial para conduzir uma parte substancial e uma parte reduzida da corrente de descarga atmosférica, deve ter seção mínima, respectivamente, de:
