Questões de Concurso sobre Proteção de máquinas elétricas, transformadores, barramentos e linhas

Sobre Aterramento, podemos afirmar:

I - Os aterramentos são geralmente construídos com eletrodos de aço cobreado inseridos em contato com a terra.

II - O primeiro objetivo do aterramento em sistemas elétricos é proteger as pessoas e os equipamentos contra um curto-circuito na instalação.

III - O segundo objetivo de um sistema de aterramento é oferecer um caminho seguro, controlado e de baixa resistência em direção à terra para as correntes elétricas induzidas por descargas atmosféricas.

IV - O condutor terra é aquele que utilizamos para interligar a carcaça e o ponto de terra central do equipamento à haste de terra. Em situações normais não deve possuir corrente elétrica circulante.

Marque a alternativa correta:

Um aparelho de ar condicionado residencial, de 1 HP (potência de saída), energizado em circuito independente com uma tensão de 220 V, tem eficiência de 0.7 e fator de potência de 0.8. O disjuntor que deve ser utilizado para protegê-lo será de:

Sobre a proteção geral, associada às caixas de medição das entradas de energia das instalações elétricas de baixa tensão, considere as seguintes afirmativas.

I. Em toda unidade consumidora deve existir um disjuntor termomagnético, conforme especificação da concessionária de energia, com único manípulo de operação ou múltiplo com intertravamento interno, alojado adequadamente na caixa de medição, sempre imediatamente depois do medidor.

II. Os disjuntores são dispositivos capazes de prover simultaneamente proteção contra correntes de sobrecarga e contra correntes de curto-circuito.

III. O disjuntor geral do tipo unipolar deverá ter um de seus contatos elétricos ligados ao condutor do ramal de ligação e o outro ligado ao sistema de aterramento.

IV. O consumidor poderá substituir o disjuntor geral por outro de maior valor de corrente nominal sempre que forem observados desligamentos frequentes por sobreaquecimento.

Assinale a alternativa CORRETA.

Sobre os dispositivos de seccionamento, associados às medidas para evitar ou eliminar perigos com as instalações elétricas ou com equipamentos e máquinas por elas alimentados, considere as seguintes afirmativas.

I. Na condição de novos, limpos e secos, os dispositivos de seccionamento podem apresentar corrente de fuga de até 10 mA por polo, entre polos abertos, o que corresponde à corrente elétrica suportável pelo ser humano.

II. Dispositivos a semicondutores devem ser empregados como dispositivos de seccionamento em circuitos em que uma interrupção mais rápida se faça necessária.

III. Os dispositivos de seccionamento devem ser concebidos e/ou instalados de modo a impedir qualquer fechamento inadvertido, que pode ocorrer, por exemplo, por choques mecânicos ou por vibrações.

IV. Os dispositivos de seccionamento devem ser claramente identificados e devem indicar os circuitos por eles seccionados.

Assinale a alternativa CORRETA.

Sobre relés de proteção, assinale V para as afirmativas verdadeiras e F para as falsas:

( ) O relé direcional opera quando o fluxo de corrente está em um sentido determinado e seu valor excede certo limite.

( ) O relé de bloqueio opera comandado por contactor.

( ) O relé de pressão opera para defeitos internos dos transformadores.

( ) O relé de sincronismo permite o fechamento do disjuntor, caso as tensões em seus polos possuam aproximadamente o mesmo módulo, fase e frequência.

Assinale a alternativa que representa a sequência CORRETA de V e F de cima para baixo:

Assinale V para as afirmações verdadeiras e F para as falsas:

( ) Os para-raios utilizados em subestações protegem os equipamentos contra anomalias de origem interna, tais como as que podem surgir em manobras.

( ) Um alto valor de rigidez dielétrica em óleo isolante de transformador implica que o óleo pode estar contaminado com partículas condutivas.

( ) A válvula de alívio de um transformador somente atua quando as outras proteções deste não atuarem.

( ) O transformador de corrente promove a isolação elétrica entre o circuito de alta tensão e o relé.

Assinale a alternativa que representa a sequência CORRETA de V e F de cima para baixo:

Em um portão de garagem, a corrente de projeto é igual a 12 A e a capacidade de condução de corrente do condutor é 24 A. Nesse caso, o disjuntor mais adequado a ser utilizado deve ter corrente nominal igual a:

Assinale a alternativa que apresenta o esquema de aterramento que possui um ponto da alimentação diretamente aterrado, sendo as massas ligadas a esse ponto através de condutor neutro e condutor de proteção distintos.

O uso de motores elétricos no setor industrial brasileiro, em especial o do motor de indução trifásico, é responsável por grande parte do consumo de energia elétrica. Pela sua grande participação, a proteção desses motores é um tema de relevante importância, de forma a assegurar seu funcionamento adequado e garantir sua vida útil.

Uma maneira moderna de prover a proteção térmica de um motor de indução trifásico é a utilização de um relé de proteção microprocessado, que deve fornecer proteção para algumas das seguintes condições potenciais de danos térmicos ao motor:

I. Partidas com rotor bloqueado.

II. Subtensão da alimentação.

III. Partidas prolongadas.

IV. Sobrecargas constantes ou cíclicas em operação.

V. Sequência de fases incorreta.

Sobre as condições apresentadas, assinale a alternativa CORRETA.

Para a proteção de circuitos de alimentação de motores trifásicos com rotor gaiola, o dispositivo mais adequado é o

Realiza teste de isolação em sistemas elétricos:

Sobre o aterramento em uma subestação assinale V para as afirmações verdadeiras e F para as falsas.

( ) A ligação do neutro à terra deve ser feita com condutor de seção não inferior a 25 mm².

( ) A resistência do aterramento deve ser da ordem de 10 ohms em qualquer época do ano.

( ) O condutor de aterramento para ligação dos suportes, carcaças etc. deve ter seção mínima igual a 25 mm².

( ) O condutor de proteção deve ser constituído por condutores de cobre ou alumínio de seção mínima de 25 mm².

Assinale a alternativa que representa a sequência correta de V e F de cima para baixo:

Sobre sistema de aterramento de instalação elétrica, é INCORRETO afirmar que:

O circuito de uma máquina trifásica está protegido por três disjuntores unipolares. Quanto a esses disjuntores, o procedimento estará correto se:

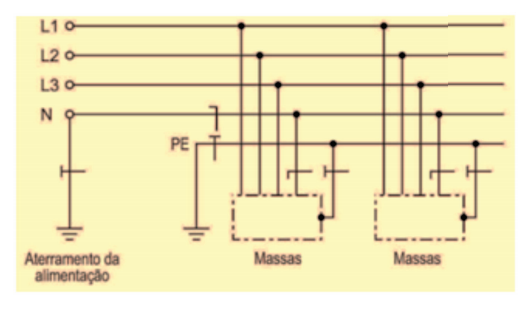

O tipo de aterramento representado pela figura acima é:

Os disjuntores ligados aos circuitos terminais, além de serem responsáveis por protegê-los diante de uma sobrecorrente ou corrente de curto-circuito, também propiciam a proteção do usuário da instalação diante de um contato indireto. No entanto esta proteção somente é possível para as instalações elétricas com esquema de aterramento:

Na classificação dos esquemas de aterramento elétrico é utilizada a seguinte codificação, segundo NBR 5410:2004: a primeira letra implica a situação da alimentação em relação à terra; e a segunda letra corresponde a situação das massas da instalação elétrica em relação à terra.

Quanto ao esquema de aterramento TN, o qual possui um ponto da alimentação diretamente aterrado, sendo as massas ligadas a esse ponto através de condutores de proteção. São consideradas três variantes de esquema TN, de acordo com a disposição do condutor neutro e do condutor de proteção. Assinale a alternativa que apresenta as três variantes de esquema TN.

Identifique o esquema de aterramento apresentado na figura a seguir.
