O aterramento tem como função proteger os equipamentos elétricos, usuários e também garantir o bom funcionamento do circuito. Que esquema de aterramento possui um ponto da alimentação diretamente aterrado, estando as massas da instalação ligadas a eletrodo(s) de aterramento eletricamente distinto(s) do eletrodo de aterramento da alimentação?
Esquema TN-C
Esquema IT
Esquema TN-C-S
Esquema TT
Após as análises da carga mecânica no eixo do motor de indução trifásico, especificou-se o motor como: a) 30 CV (22,5 KW), operando com 100% da potência nominal, e rendimento de 90%; b) 4 polos - 6 terminais; c) F= 60 Hz; d) Fator de potência de 0,87; e) Vnominal de 380 V e; f) Corrente de partida, seis vezes a corrente nominal. Sabendo que a partida do motor é direta, especificar a faixa de ajuste do relé de sobrecarga e da corrente elétrica do fusível a partir da corrente elétrica nominal do motor, conforme tabela abaixo. Considerar (√3 ∗ 380 ∗ 0,87 ≅ 573).
Assinale a alternativa CORRETA:

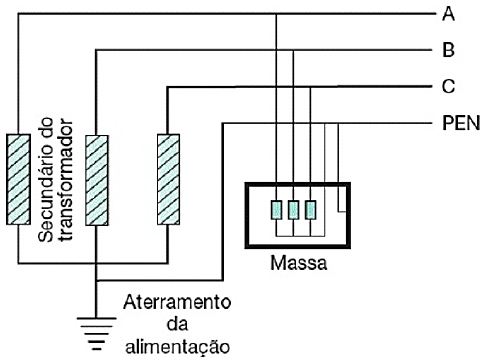

Considere o esquema de aterramento apresentado na figura abaixo. De acordo com a NBR 5.410/2004, todos os circuitos devem ser aterrados e, em função dos dispositivos instalados e da forma de execução do aterramento de proteção, esse aterramento pode ser dividido em três esquemas. A figura abaixo apresenta um esquema de aterramento. É CORRETA afirmar que o esquema de aterramento apresentado é do tipo:
Em instalações elétricas prediais ou industriais de alta e baixa tensão, é necessária a instalação de um sistema de aterramento dimensionado adequadamente para as condições de cada projeto. Dessa maneira, julgue as afirmativas a seguir.
I - Um sistema de aterramento tem objetivo a proteção do indivíduo contra contatos com partes metálicas da instalação energizadas acidentalmente.
II - Tensão de passo é aquela a que está sujeito o corpo humano quando em contato com partes metálicas acidentalmente energizadas.
III - Os principais elementos de uma malha de terra são: eletrodos de terra, condutor de aterramento e condutor de proteção.
É correto o que se afirma em:
I e II, apenas.
I e III, apenas.
II e III, apenas.
III, apenas.
I, II e III,
Assinale V, se verdadeiro, ou F, se falso, em relação ao uso de aterramento em conformidade com a NBR 5410.
( ) Preferencialmente, uso das próprias armaduras do concreto das fundações.
( ) Uso de fitas, barras ou cabos metálicos, especialmente previstos e imersos no concreto das fundações.
( ) Uso de malhas metálicas enterradas, no nível das fundações, cobrindo a área da edificação e complementadas, quando necessário, por hastes verticais e/ou cabos dispostos radialmente (“pés de galinha”).
( ) No mínimo, uso de anel metálico enterrado, circundando o perímetro da edificação e complementado, quando necessário, por hastes verticais e/ou cabos dispostos radialmente (“pés de galinha”).
( ) Haste de aço inox enterrada de diâmetro mínimo de 15mm x 1,5m de comprimento.
A ordem correta de preenchimento dos parênteses, de cima para baixo, é:
V – V – V – F – V.
V – V – V – V – F.
F – F – F – V – V.
V – F – V – F – F.
F – V – F – V – V.
Para a especificação de disjuntores de uma determinada instalação elétrica bifásica em 220 V, o projetista considerou, para cada circuito, todos os fatores de correção unitários e eletrodutos individuais. Foram utilizados três circuitos: "C1": S1 = 4400 VA e FP1 = 1; "C2": S2 = 6600 VA e FP2 = 0.9 indutivo e; "C3": correspondente ao circuito geral referente aos circuitos "C1" e "C2". O projetista considerou o fator de potência da instalação como a média dos fatores de potência dos circuitos "C1" e "C2". Diante dessas especificações, selecionar os disjuntores dos circuitos "C1", "C2" e "C3", respectivamente, de acordo com os disjuntores disponíveis na tabela ilustrada a seguir.
Assinale a seleção CORRETA:

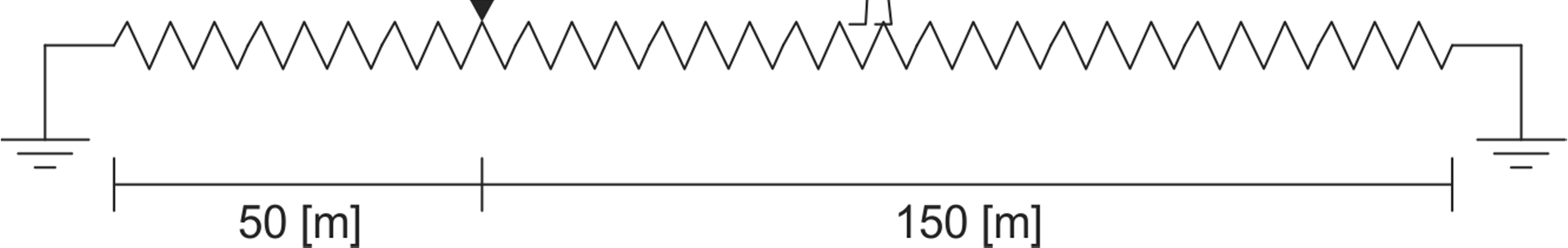

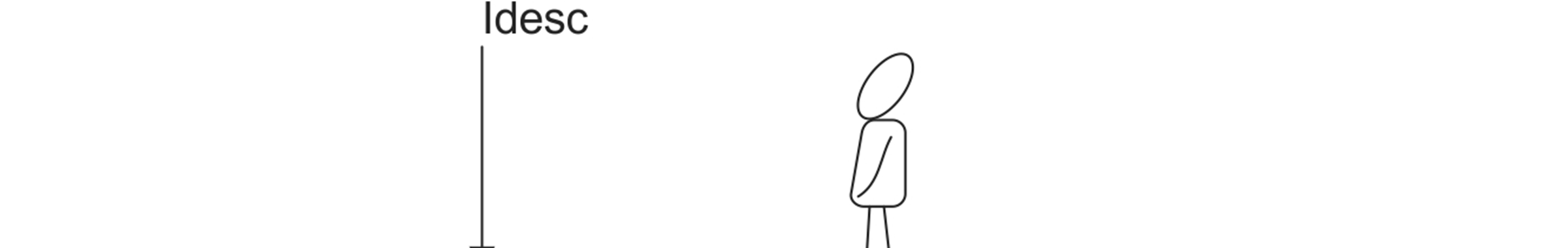

Um sistema de aterramento foi projetado e construído no entorno de uma edificação, de modo a permitir o escoamento de descargas elétricas sem colocar em risco vidas humanas que utilizam a edificação, ou que se locomovem na sua vizinhança. A figura ilustra o modelo simplificado desse sistema, em uma situação na qual ocorre uma descarga elétrica enquanto uma pessoa circula pela edificação.


Dado que a resistência elétrica do aterramento é Rat = 0,1 ohms/m e que a corrente de descarga é Idesc = 500 A, o potencial de passo a que a pessoa está submetida, quando a distância entre seus pés é 0,8 m, é:
100 V.
40 V.
30 V.
20 V.
10 V.
O esquema da figura a seguir corresponde a um esquema de ligação típico de qual função de proteção?

sobrecorrente
direcional
diferencial
de distância
de sobretensão
Analise as afirmações abaixo:
I. O dispositivo diferencial residual é um dispositivo de seccionamento mecânico destinado a provocar a abertura do circuito de alimentação, quando a corrente diferencial residual nesse circuito atinge um determinado valor.
II. Em instalações elétricas, a proteção contra choques elétricos é efetuada por meio da eliminação das partes vivas e aterramento dos condutores, com o objetivo de reduzir as situações de risco aos usuários da instalação.
III. No dimensionamento de condutores elétricos pelo critério da capacidade de corrente, o cálculo da corrente na linha independe da quantidade de fases do circuito elétrico.
Assinale a alternativa correta:
Somente a afirmação I está correta.
Somente a afirmação II está correta.
Somente a afirmação III está correta.
Todas as afirmações estão corretas.
A Figura a seguir mostra o esquema de proteção diferencial de um transformador monofásico.
A relação de transformação do transformador de corrente conectado ao primário é RTCp = 200:5. Em condições normais de operação, a corrente de restrição IR do relé é nula. Considerando todos os transformadores ideais, a relação de transformação do transformador de corrente (RTCs), conectado ao secundário do transformador é:
“No esquema __________ todas as partes vivas são isoladas da terra ou um ponto da alimentação é aterrado através de impedância. As massas da instalação são aterradas, verificando-se as seguintes possibilidades: i) massas aterradas no mesmo eletrodo de aterramento da alimentação, se existente; e ii) massas aterradas em eletrodo(s) de aterramento próprio(s), seja porque não há eletrodo de aterramento da alimentação, seja porque o eletrodo de aterramento das massas é independente do eletrodo de aterramento da alimentação.”. Com base nos esquemas de aterramento em uma instalação elétrica predial de baixa tensão, assinale a alternativa que completa corretamente a lacuna:
IT
TT
TN
TN-S
Parte do diagrama unifilar de uma subestação abrigada é representada na figura a seguir.
Nessa figura, CV é uma chave comutadora para voltímetro e TC são transformadores de
corrente.
Os dados das tabelas 1, 2 e 3 abaixo devem ser considerados.
De acordo com a figura e baseando-se no critério de proteção contra as correntes de sobrecarga, nas tabelas 1, 2 e 3, é correto afirmar que a seção nominal dos cabos solados, a corrente nominal do disjuntor tripolar e a relação nominal dos TCs adotados são,
respectivamente,
Considere √3 = 1,73
240 mm2, 350 A e 400-5 A.
630 mm2, 630 A e 800-5 A.
500 mm2, 800 A e 800-5 A.
1.000 mm2, 1.000 A e 1.000-5 A.
Em relação ao aterramento de um sistema elétrico é correto afirmar, exceto:
Protege as pessoas e o patrimônio de falhas no sistema elétrico.
Evita a variação indesejada do nível de tensão da rede e possíveis prejuízos ao usuário e às instalações elétricas.
Oferece um potencial elétrico comum para a instalação ou o sistema elétrico.
Permite o escoamento de correntes de fuga sem prejuízo para as instalações elétricas ou choques desnecessários ao usuário.
O sistema de aterramento apresentado na figura abaixo é denominado:

TN-S.
TN-C-S.
TT.
IT.
TN-C.
De acordo com a norma Brasileira NBR 5410, os esquemas de aterramento de uma instalação podem ser classificados em função da situação da alimentação e das massas em relação à terra e da disposição do condutor neutro e do condutor de proteção.
Figura 1
Figura 2
Figura 3
Tendo em vista a classificação acima, as figuras 1, 2 e 3 enquadram-se, respectivamente, nos esquemas de aterramento
0,2
0,4
0,6
0,8
1,0
Defina o disjuntor a ser instalado no ponto de entrega de energia dessa unidade consumidora, utilizando um critério de 20% de sobrecarga admitida na instalação.
35,8 A • 40 A
52,3 A • 55 A
58,3 A • 60 A
95,4 A • 100 A
104,7 A • 110 A

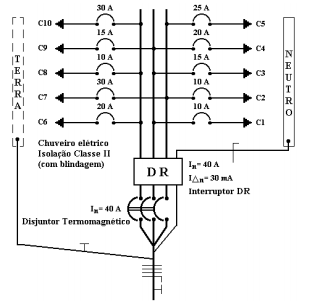

Para a figura a seguir, suponha que o condutor terra conectado ao disjuntor de 40 A esteja ligado a um eletrodo de aterramento localizado embaixo do quadro de distribuição e que as tomadas 2P+T vão ser aterradas através do barramento de terra. Qual o nome deste tipo de aterramento?

TN-S
IT
TN-C
TT
TN-C-S
Nas instalações elétricas, as sobrecorrentes podem ser de dois tipos: corrente de falta e corrente de sobrecarga. A corrente de sobrecarga é:
a corrente que flui de um condutor para outro.
a corrente que flui de um condutor para a terra.
a corrente que flui em um circuito ou equipamento elétrico acima dos valores nominais daquele circuito, mas inferior à verificada numa situação de curto circuito.
também conhecida como corrente de fuga.
a corrente que flui em um circuito ou equipamento elétrico quando ocorre um curto circuito.
Em relação aos princípios fundamentais, assinale a alternativa que conceitua corretamente o princípio da proteção contra efeitos térmicos.
A instalação elétrica deve ser concebida e construída de maneira a excluir qualquer risco de incêndio de materiais inflamáveis, devido a temperaturas elevadas ou arcos elétricos. Além disso, em serviço normal, não deve haver riscos de queimaduras para as pessoas e os animais.
A instalação elétrica deve ser concebida e construída livre de qualquer influência mútua prejudicial entre instalações elétricas e não elétricas.
Sempre que forem previstas situações de perigo em que se faça necessário desenergizar um circuito, devem ser providos dispositivos de desligamento de emergência, facilmente identificáveis e rapidamente manobráveis.
Os componentes da instalação elétrica devem ser conforme as normas técnicas aplicáveis e possuir características compatíveis com as condições elétricas, operacionais e ambientais a que forem submetidos.
