Pode-se definir sistemas de aterramento, de forma geral, como um sistema formado por:

O tratamento químico do solo para a correção da resistência de um sistema de aterramento deve ser utilizado quando:

Qual o nome dado ao aterramento temporário, instalado apenas para a realização de uma manutenção mais segura?

As instalações elétricas devem ser projetadas para funcionar com segurança, protegendo as pessoas que as utilizam, incluindo os profissionais que fazem a sua manutenção. Para isso, um sistema de aterramento bem projetado e executado conforme as normas de segurança deve ser instalado. Considerando os tipos de topologia dos sistemas de aterramento, assinale a seguir, o correspondente ao esquema do tipo TN-S.

Sistemas de proteção são empregados para preservar vidas e reduzir danos em equipamentos. Falhas de segurança e de operação em sistemas de proteção podem resultar em maiores danos e, portanto, existe a necessidade de se investir em sistemas de retaguarda e/ou sistemas duplicados. Nesse contexto,

A principal lógica de proteção digital aplicada a grandes transformadores de potência é a diferencial. Sobre este método de proteção, analise as sentenças abaixo indicando-as como Verdadeiro (V) ou Falso (F).

I. A lógica diferencial determina a incidência de faltas através da análise das correntes de entrada e saída no primário e secundário do transformador.

II. O defasamento de fases nos enrolamentos do transformador não afeta a lógica diferencial de proteção.

III. A identificação de falta através da subtração do módulo das correntes do primário e do secundário de um transformador acusa como falta apenas curtos-circuitos externos à máquina.

Assinale a alternativa que apresenta a sequência correta para as avaliações das afirmações I, II e III, respectivamente.

Na proteção de um sistema elétrico, a prevenção de faltas e a limitação dos efeitos devidos às falhas inclui:

Considerando uma instalação elétrica, a função do sistema de aterramento consiste essencialmente em proteger uma pessoa contra choque elétrico quando em contato com:

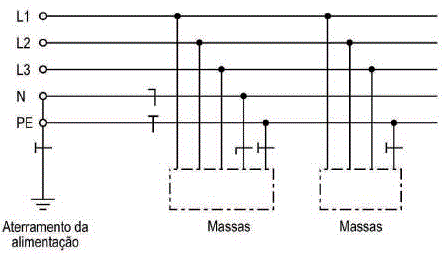

A figura abaixo ilustra uma topologia de sistema de aterramento. Qual topologia está representada na figura?

Dispositivos de proteção e aterramento são utilizados para garantir a segurança das instalações elétricas tanto para os usuários quanto para os equipamentos presentes na rede.

Em relação a esses dispositivos, assinale a alternativa incorreta.

Os conceitos de “proteção básica” e de “proteção supletiva” correspondem, respectivamente, aos conceitos de proteção contra contatos diretos e de proteção contra contatos indiretos. Dessa forma, constituem exemplos de proteção básica e supletiva, respectivamente:

Ao projetar o sistema de proteção de uma subestação industrial, um engenheiro eletricista considerou os parâmetros descritos abaixo.

Transformador de 6MVA, 69kV/13,8kV, com TP com RTP de 13.800 - 115V:120.

A curva de temporização muito inversa, para a função temporizada de fase, utilizar o tempo de 0,9s (segundos). Corrente de curto circuito fase - fase - IFF =3000A e Corrente de curto circuito fase - terra - IFT = 1000A.

A carga do secundário é de 3MVA.

Fator de sobrecarga do sistema para relé de fase - K = 1,5.

O ajuste da unidade instantânea de fase (50) calculada para esse sistema é:

Usualmente, instalações elétricas prediais ou industriais, que possuírem demanda acima de determinado nível, devem possuir proteção secundária coordenada com a proteção da concessionária supridora de energia elétrica. Dessa forma, a respeito do estudo de proteção exigido a essas instalações, analise as afirmativas abaixo e, diante de cada uma, escreva V, se for verdadeira, e F, se for falsa:

( ) Para a realização do estudo, é primordial que a concessionária de energia forneça o nível do curto circuito no ponto de entrega.

( ) A corrente de magnetização, ou corrente de INRUSH, dos transformadores precisa ser levada em consideração, para que a proteção não atue indevidamente.

( ) Para especificar a compra de um transformador de corrente (TC) de proteção, basta determinar o valor comercial mais próximo entre a corrente obtida com demanda contratada e a obtida com a potência instalada.

( ) Os sinais de tensão e corrente fornecidos para o disjuntor de proteção só podem ser obtidos de transformadores para instrumentos independentes dos TCs e TPs da medição.

( ) O ponto ANSI do transformador é o máximo valor de corrente que ele pode suportar durante um período de tempo sem ser danificado.

Assinale a alternativa com a sequência correta:

O dimensionamento econômico da bitola de um circuito elétrico é feito por um somatório de critérios. Baseando-se exclusivamente nos critérios da capacidade de condução de corrente, da proteção e da economicidade, determine o conjunto Disjuntor + Cabo, mais adequados à carga apresentada a seguir:

Potência da Carga: 25kW

Fator de Potência: 1

Tipo de Alimentação: Trifásica

Tensão de Suprimento: 380 /220V

Corrente Nominal da Carga: 37, 98A

Temperatura do Solo: 30ºC

Isolamento dos Cabos: Unipolares - PVC (1kV)

Obs.: fiação instalada em eletroduto embutido no solo.

Assinale a alternativa correta:

De acordo com a NBR 5419, indique a alternativa cuja definição está INCORRETA.

O engenheiro eletricista paraibano, Professor Solon de Medeiros Filho, na segunda edição da sua obra intitulada “Fundamentos de Medidas Elétricas” (Editora LTC, Rio de Janeiro, 1981), didaticamente explica que, para um aterramento elétrico desempenhar satisfatoriamente suas finalidades, como: assegurar proteção de material, melhoria dos serviços elétricos e segurança do pessoal, ele deve oferecer um “caminho” de baixa resistência à corrente elétrica, de modo que esta possa circular para a terra circunvizinha até o ponto de aterramento. O autor prossegue afirmando que a resistência de terra é a oposição oferecida à passagem da corrente elétrica do eletrodo de aterramento à terra circunvizinha e que é grandeza constituída por três componentes: a resistência própria do eletrodo, a resistência de contato eletrodo-terra e a resistência circunvizinha.

_{Fonte: MEDEIROS FILHO, S., Fundamentos de Medidas Elétricas, Ed. 2, Editora LTC, Rio de Janeiro, 1981.}

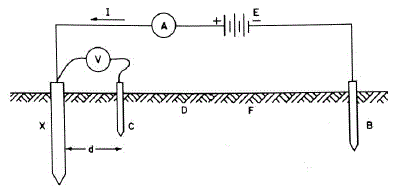

Sobre o tema “Medição de Resistência de Terra” e seus métodos, técnicas e instrumentos de medidas e analisando o desenho esquemático do ensaio de levantamento da curva de distribuição de potenciais, apresentado na figura da questão, avalie as afirmações a seguir:

I. X, C e B, indicados no desenho esquemático da figura da questão, são, respectivamente, o eletrodo auxiliar-sonda, o eletrodo auxiliar e o eletrodo do aterramento sob medição. A região entre os pontos D e F, na curva de distribuição de potencial, representa leituras invariantes do voltímetro (V).

II. Na execução da montagem do método de medição de resistência de terra por ponte de Kohlrausch, diferentemente do apresentado na figura da questão, os eletrodos X, C e B devem formar um triângulo equilátero. Nesse método de medição, é empregado instrumento do tipo “zero central” (null balance).

III. O levantamento da curva de distribuição de potenciais, associada ao ensaio esquematizado na figura, é iniciado com a definição de uma distância (d) entre os eletrodos X e C. Esse levantamento se desenvolve com a variação da fonte de tensão E até que seja observado um comportamento invariante no valor da resistência calculada a partir das medições do voltímetro (V) e do amperímetro (A).

IV. O instrumento de medição de resistência de terra do tipo universal possui um conjunto móvel composto por duas bobinas cruzadas sem molas de conjugado restaurador. Esse instrumento dispensa o emprego do voltímetro (V) e do amperímetro (A) indicados na figura.

É CORRETO o que se afirma em

Os dispositivos de proteção contra surtos (DPS) protegem um sistema em eventos

Leia as afirmativas a seguir:

I. O aterramento elétrico temporário é a ligação elétrica efetiva confiável e adequada, destinada a garantir a equipotencialidade e mantida continuamente durante a intervenção na instalação elétrica. O aterramento elétrico temporário é, portanto, uma ligação elétrica que reduz a amperagem do sistema a valores próximos de zero, aumentando, assim, o risco de ocorrência de um curto circuito.

II. A NR-10 é aplicável exclusivamente a instalações elétricas alimentadas por extra-baixa tensão.

Marque a alternativa CORRETA:

Analise a lista a seguir.

• Determinação da capacidade de ruptura dos disjuntores.

• Determinação das capacidades térmicas e dinâmicas dos equipamentos elétricos.

• Dimensionamento das proteções.

• Dimensionamento da seção dos condutores do circuito elétrico.

• Dimensionamento da seção dos condutores de malha de terra.

Nessa lista, encontram-se aplicações práticas para as

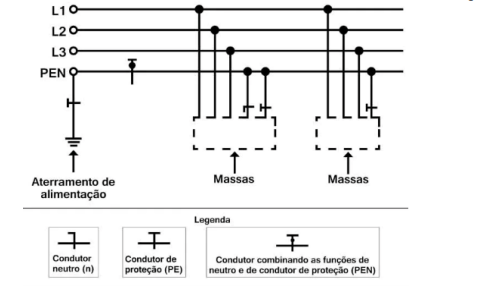

De acordo com a NBR 5410, o esquema de aterramento apresentado no diagrama abaixo corresponde a:
