Questões de Concurso sobre Proteção de máquinas elétricas, transformadores, barramentos e linhas

Em relação aos tipos de proteção contra choques, avalie os itens a seguir:

I. separação elétrica;

II. isolação básica;

III. equipotencialização e seccionamento automático da alimentação ;

IV. uso de barreira ou invólucro;

V. limitação da tensão.

Assinale

Os transformadores são um dos principais componentes de um sistema elétrico de potência e, portanto, sua proteção deve ser feita de modo a garantir a integridade do equipamento e a continuidade do fornecimento de energia, uma vez que a eventual substituição desse equipamento, pode demorar horas e causar grandes prejuízos.

Para a proteção contra sobrecarga, usa-se

Seletividade de um sistema de proteção é a capacidade de selecionar à parte o circuito danificado e retirá-lo do serviço sem afetar os demais circuitos, mitigando os efeitos do dano. Além da seletividade, um bom sistema de proteção deve garantir a exatidão, segurança e sensibilidade de seus dispositivos. Acerca dessa questão, assinale a alternativa correta.

Para um dispositivo DR com corrente diferencial-residual nominal de atuação de 0,01 A, caso haja corrente de fuga, ainda que normal para as cargas alimentadas pelo circuito, o dispositivo poderá atuar se a corrente for de

Quanto à aplicação de dispositivo de proteção contra surtos, escolha a assertiva CORRETA:

Analise as afirmações elencadas na sequência, referentes a sistemas de aterramentos elétricos.

I - O Método de Frank-Wenner é utilizado para se determinar diretamente a resistência de aterramento de configurações complexas.

II - Para fenômenos de frequências mais elevadas, tais como as descargas atmosféricas, a representação do aterramento como uma resistência elétrica não é suficiente para descrever a resposta do sistema.

III - Quanto menor a condutividade do solo onde está instalada uma linha de transmissão, melhor o seu desempenho frente à incidência de raios.

IV - O tratamento químico do solo apresenta-se como uma solução pouco efetiva para redução drástica da resistência de aterramento de configurações extensas de eletrodos.

Está correto apenas o que se afirma em

Um dos dispositivos de proteção contra surtos de tensão é o varistor. Na ocorrência de surto, seu princípio de funcionamento baseia-se:

Sistemas de aterramento têm a finalidade de:

1. propiciar segurança aos seres vivos, através do controle dos potenciais e da ligação à malha de aterramento de todas as partes metálicas não energizadas.

2. possibilitar o escoamento para o condutor neutro de todas as correntes resultantes da ruptura de isolamento, devido às descargas atmosféricas, às sobretensões de manobras e às sobretensões causadas por fenômenos não lineares.

3. permitir o perfeito funcionamento dos sistemas de proteção.

Assinale a alternativa que indica todas as afirmativas corretas.

Quais dispositivos de proteção estão apresentados na figura?

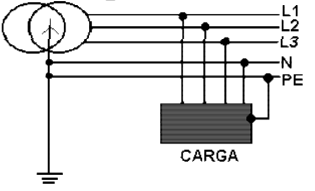

O aterramento elétrico é a ligação de um equipamento ou de um sistema à terra, por motivos de proteção ou por exigência quanto ao seu funcionamento. Nesse sentido, observe a figura que ilustra um tipo de aterramento elétrico:

$\bullet$ Nesse esquema, um ponto da instalação, em geral o neutro, é diretamente aterrado, e as massas dos equipamentos são ligadas a esse ponto por um condutor.

$\bullet$ Os condutores neutro e proteção (PE) são separados.

$\bullet$ Possui baixa impedância para correntes de falta (altas correntes).

$\bullet$ Utilizado quando a distância entre a carga e a fonte não é muito grade.

$\bullet$ Neste esquema o condutor de proteção PE está sempre com tensão zero.

$\bullet$ A proteção deve ser garantida por dispositivos DR (diferencial-residual), que detectam a corrente que escoa pela terra.

Esse esquema de aterramento elétrico é conhecido como

Quanto aos sistemas de aterramento, escolha a assertiva CORRETA:

Analise o texto abaixo em relação ao projeto de dispositivos de proteção.

"A NBR 5410 estabelece que a capacidade de interrupção dos dispositivos de proteção contra curtos-circuitos deve ser igual ou__________________ à corrente de curto-circuito presumida no ponto onde o dispositivo de proteção seja instalado, exceto quando houver outro dispositivo colocado mais_________________ à fonte de alimentação e que tenha capacidade de interrupção suficiente. Neste caso, as características dos dois dispositivos devem ser coordenadas de tal forma que os efeitos das correntes de curto-circuito que os dispositivos deixam passar não danifiquem o dispositivo colocado mais_________________ da fonte, bem como os condutores protegidos por esses dispositivos”.

Assinale a alternativa que completa corretamente as lacunas do texto.

O dispositivo B do esquema de ligação é responsável pela proteção contra curto-circuito, com a fusão de um elemento por efeito Joule.

Dentro do contexto dos aterramentos de instalações de baixa tensão, os esquemas de aterramento são nomeados de acordo com a configuração dos seus condutores.

Diante do exposto, o sistema de aterramento no qual um ponto de alimentação encontra-se aterrado por meio de uma impedância é denominado

Um circuito elétrico em baixa tensão alimenta um único equipamento elétrico. O padrão de tensão da instalação é de 220/127 V, o esquema de aterramento é o TN-S e esse circuito é de 220 V. Um usuário do equipamento ligado a esse circuito fica submetido a um choque elétrico por meio da instalação. Desprezando qualquer resistência de contato, a diferença de potencial do choque é de:

O esquema de proteção em um sistema elétrico de potência (distribuição de energia elétrica) tem como função detectar falta e isolar a área afetada no menor tempo possível. A propriedade da proteção em discriminar e somente desconectar do sistema a parte atingida pelo defeito recebe o nome de

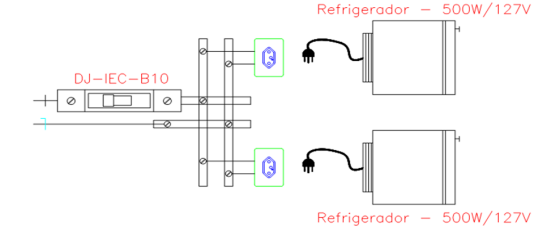

O circuito a seguir representa uma instalação de dois refrigeradores, cujas respectivas tomadas estão ligadas no mesmo circuito de alimentação de forma exclusiva.

Fonte: IFSP, 2022.

Em determinados momentos existe o desligamento intempestivo do dispositivo de proteção, que ocorre de forma intermitente. Quando o circuito desliga, não conseguimos religá-lo imediatamente, sendo necessário desconectarmos um dos refrigeradores da tomada, religar o circuito e, após alguns minutos, reconectar o refrigerador na tomada. Mesmo após realizar todo este procedimento de religamento, quando os dois refrigeradores estão ligados nas suas respectivas tomadas, em determinados momentos, o circuito desarma novamente, sem indicações aparentes de falha.

..

Sabendo que o esquema de aterramento é o TN-S e com base nessas informações, o que está ocorrendo na instalação? E como se pode corrigir isso?

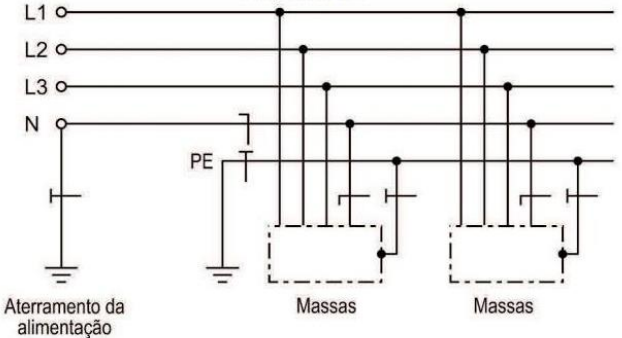

Com base no esquema de ligação de aterramento da figura a seguir, determine a alternativa que descreve o sistema de aterramento adotado.

Em equipamentos alimentados pela energia elétrica, o aterramento tem como propósito servir, entre outras funções, para a segurança do usuário.

O esquema de aterramento em que as massas da instalação estão ligadas a eletrodos de aterramento eletricamente distintos do eletrodo de aterramento da alimentação é o
