Condutores elétricos sofrem os efeitos térmicos quando da passagem de corrente por eles. Um bom dimensionamento dos condutores permite que as correntes necessárias aos equipamentos de uma instalação circulem nos circuitos sem causar danos a seus condutores. Mesmo assim, os circuitos não estão imunes a falhas nos equipamentos ou a sobrecargas. Acerca dos dispositivos de proteção das instalações elétricas de baixa tensão, assinale a alternativa correta.


A

O acionamento de dispositivos diferenciais residuais (DR) ocorre quando o fluxo resultante no núcleo do seu transformador for diferente de zero, isto é, quando existir uma corrente diferencial-residual, será gerada uma força eletromotriz na bobina secundária e uma corrente percorrerá a bobina do núcleo do disparador.


B

Fusível é um dispositivo de proteção contra sobrecorrentes, o qual consiste em um elemento metálico de baixo ponto de fusão, capaz de fundir-se caso a intensidade da corrente elétrica que passa por ele supere o seu valor nominal. Devido a suas características, os fusíveis atuam exclusivamente na presença de curtos-circuitos.


C

Os disjuntores termomagnéticos são dispositivos que garantem, simultaneamente, a manobra e a proteção contra correntes de sobrecarga e de curto-circuito. No caso de sobrecargas, o disparo magnético é acionado e, no caso de curto-circuito, o disparo térmico é acionado.


D

Para um bom dimensionamento de um disjuntor termomagnético, a sua corrente nominal não deve ser superior à corrente de projeto do circuito.


E

Em disjuntores termomagnéticos, os tempos de disparos para sobrecargas e para curtos-circuitos são os mesmos.

Analise as afirmativas abaixo sobre as prescrições básicas contra as correntes de curto-circuito nas instalações elétricas.


1. Os dispositivos de proteção devem ter sua capacidade de interrupção inferior ao valor da corrente de curto-circuito presumida no ponto de sua instalação.

2. A energia que os dispositivos de proteção contra curtos-circuitos devem suportar não pode ser superior à energia máxima suportada pelos dispositivos e condutores localizados a jusante.

3. O dispositivo de proteção deve ser localizado no ponto em que haja mudança no circuito que provoque redução na capacidade de condução de corrente dos condutores.


Assinale a alternativa que indica todas as afirmativas corretas.


A

É correta apenas a afirmativa 2.


B

São corretas apenas as afirmativas 1 e 2.


C

São corretas apenas as afirmativas 1 e 3.


D

São corretas apenas as afirmativas 2 e 3.


E

São corretas as afirmativas 1, 2 e 3.

O aterramento nos sistemas elétricos tem como objetivo proteger as pessoas e os equipamentos elétricos contra uma falta (curto-circuito) na instalação. Outra função do aterramento é a de oferecer um caminho seguro, controlado e de baixa impedância em direção à terra para as correntes induzidas por descargas atmosféricas. A figura apresenta um esquema de aterramento no qual há uma falta (IF) entre o condutor de fase (R) e a terra.

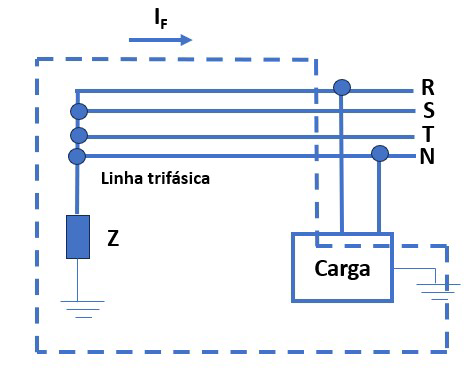

Imagem associada para resolução da questão

Dadas as afirmativas, acerca dos sistemas de aterramento,


I. O esquema de aterramento na ilustração é o TT, em que o neutro é ligado diretamente à terra, estando as massas da instalação ligadas a um eletrodo de aterramento independente do eletrodo da fonte.

II. O aterramento da fonte é realizado por meio da inserção de uma impedância (Z) de valor reduzido; com isso limita-se a corrente de falta a um valor desejado, de forma a não permitir que uma primeira falta desligue o sistema.

III. As massas são aterradas em eletrodo de aterramento próprio, uma vez que o eletrodo de aterramento das massas é independente do eletrodo de aterramento da alimentação.

IV. O sistema de aterramento ilustrado é o IT, que é restrito aos casos em que uma primeira falha não pode desligar imediatamente a alimentação, interrompendo processos importantes (como em salas cirúrgicas, certos processos metalúrgicos, dentre outros).


verifica-se que estão corretas apenas


A

I e II.


B

I e III.


C

III e IV.


D

I, II e IV.


E

II, III e IV.

No esquema de aterramento representado pela sigla TT, a segunda letra T indica que:


A

a alimentação está diretamente aterrada em um ponto


B

as massas estão ligadas ao ponto de aterramento da alimentação


C

as massas estão diretamente aterradas, independente da alimentação


D

um único condutor exerce tanto a função de neutro quanto a função de proteção

Pode-se entender por aterramento elétrico a ligação elétrica de um equipamento ou de componente de um sistema elétrico à terra por meio de condutores de eletricidade adequados. Para que um sistema de energia elétrica opere corretamente, com uma adequada continuidade de serviço, com um desempenho seguro do sistema de proteção e, mais ainda, para garantir os limites de segurança pessoal, é fundamental que o quesito aterramento mereça um cuidado especial. A Norma ABNT NBR 5410 apresenta três tipos de aterramento: TN, TT e IT.


Dadas as afirmativas quanto aos esquemas de aterramento elétrico em circuitos de baixa tensão,


I. O esquema IT é usado em instalações em que haja custos excessivos ou até mesmo risco de morte se houver um desligamento dos circuitos devido a uma sobrecorrente. Alguns tipos de indústria e de hospitais fazem uso desse esquema de aterramento que usa para limitar as correntes de curto-circuito uma impedância de valor elevado para o aterramento do neutro ou até mesmo o isolamento total do neutro para a terra.

II. Antes de o novo padrão de tomadas ser instituído, a maioria das instalações elétricas residenciais tinha tomadas de 2 (dois) pinos e o aterramento das massas dos equipamentos era realizado de forma local, prioritariamente em equipamentos como máquinas de lavar, chuveiros elétricos e geladeiras. Esse tipo de esquema de aterramento era o TT.

III. Com o novo padrão de tomadas, veio a obrigatoriedade da chegada no neutro em todas as tomadas das casas. O esquema de aterramento foi alterado para o TN-S que, igualmente ao TT, tem o neutro diretamente aterrado, mas, diferentemente do TT, com todas as cargas aterradas no mesmo eletrodo em que foi aterrado o neutro.


verifica-se que está/ão correta/s


A

I, II e III.


B

I e III, apenas.


C

I e II, apenas.


D

III, apenas.


E

II, apenas.

Poucos segundos após o desligamento provocado por curto-circuito em um circuito aéreo de distribuição condutores nus, o circuito retornou às condições normais de operação, alimentando a carga elétrica a ele conectada. Uma possível justificativa para a retomada do funcionamento do circuito foi


A

a agilidade da equipe de manutenção em detectar o problema e resolvê-lo.


B

a coordenação da proteção existente entre disjuntores e fusíveis na subestação que alimenta esse circuito.


C

o arranjo em anel desse circuito.


D

a existência de religadores automáticos na subestação que alimenta o circuito.


E

a existência de chave seccionadora motorizada de ação rápida na subestação que alimenta o circuito.

Uma academia de esportes na capital necessita instalar uma caldeira elétrica para o aquecimento de água, dos chuveiros e demais pontos de água quente do prédio. Dimensione adequadamente o disjuntor de proteção do circuito de alimentação da caldeira considerando os dados técnicos abaixo e assinale a alternativa correta.


Capacidade: 800 litros

Potência nominal: 8000 W

Tensão bifásica:220 V

Aterramento segundo NBR 5410, TN-C-S.


A

Disjuntor Bifásico 80 A.


B

Disjuntor Bifásico 40 A.


C

Disjuntor Bifásico 10 A.


D

Disjuntor Monofásico 50 A.


E

Disjuntor Monofásico 30 A.

O operador de um equipamento foi submetido a um choque em decorrência de um contato da fase na estrutura metálica do equipamento. O esquema de aterramento da instalação é do tipo TN e a proteção desse equipamento se dá por meio de um disjuntor de 30 A. O tempo máximo de exposição a esse choque, indicado na curva desse disjuntor, corta a faixa de atuação no disjuntor nos valores correspondentes aos múltiplos de sua corrente nominal iguais a 5, 6, 7, 8, 9 e 10, sendo que 5 e 10 são os valores das extremidades da faixa de atuação.


A corrente de falta, para que o disjuntor propicie a proteção do operador, deve ser:


A

150A;


B

150A;


C

300A;


D

300A;


E

30A.

Um eletricista está analisando o esquema elétrico de um painel de controle em uma instalação industrial. O esquema representa o circuito de um motor trifásico e inclui contatos de partida e parada, bem como dispositivos de proteção. No esquema elétrico, o eletricista encontra um símbolo que representa um relé térmico conectado ao motor. O relé térmico está ajustado para uma corrente de sobrecarga de 10 amperes. O que esse ajuste de corrente de sobrecarga de 10 amperes significa no contexto do motor trifásico?


A

O relé térmico desligará o motor se a temperatura ambiente exceder 10 graus Celsius.


B

O relé térmico desligará o motor se a tensão de alimentação cair abaixo de 10 volts.


C

O relé térmico desligará o motor se a corrente de carga exceder 10 amperes por um período prolongado.


D

O relé térmico desligará o motor se a corrente de carga permanecer 10 amperes por um curto período de tempo.

Segundo a Norma de Distribuição ND 5.3 da CEMIG, é necessário utilizar relés com as funções 50 e 51, fase e neutro, nos alimentadores de média tensão.


Esses relés desempenham a seguinte função:


A

atuação no religamento do disjuntor geral.


B

controle direcional de potência.


C

proteção contra sobrecorrente.


D

proteção contra sobretensão (50) e subtensão (51).

Nas redes de distribuição subterrâneas do tipo spot network, quando ocorre um curto-circuito em um trecho da rede, o dispositivo responsável por isolar esse trecho do restante da rede é:


A

a chave fusível


B

o protetor de rede


C

o relé de religamento


D

o transformador de potência

O esquema de aterramento que isola eletricamente parte da instalação por meio de um transformador de isolação e que diante da primeira falta para o terra não há abertura de dispositivos de proteção é o:


A

IT;


B

TT;


C

TN-C;


D

TN-S;


E

TN-C-S.

A proteção de sistemas elétricos é feita com o objetivo de retirar de serviço equipamentos ou partes dos sistemas em mau funcionamento, de forma a isolar o desabastecimento de energia a menor região possível, buscando salvaguardar vidas e danos materiais. Esquemas de proteção são planejados para receberem as informações das grandezas elétricas do sistema em tempo real, de forma a atuarem sempre que condições anormais ocorram.


Dadas as afirmativas quanto às diferentes funções de proteção de sistemas elétricos,


I. A função de sobrecorrente tem como grandeza de atuação a corrente elétrica do sistema. Isso ocorrerá quando esta atingir um valor igual ou superior à corrente mínima de atuação. Geralmente, os dispositivos que utilizam essa função são compostos por duas unidades: instantânea e temporizada.

II. Tensões acima ou abaixo da nominal podem danificar equipamentos ou partes de sistemas. A função de proteção de sobretensão tem a finalidade de detectar condições de tensão acima de um valor aceitável para a operação do sistema, podendo enviar sinais de alarmes e, dependendo das características do sistema ou do equipamento a ser protegido, enviar comando de abertura para disjuntores. Já a função de subtensão atua quando a tensão no sistema cai para um valor abaixo de um limite aceitável para a operação do sistema, podendo ser utilizada para a proteção de equipamentos, tais como motores.

III. A proteção diferencial faz a comparação entre a corrente que entra e a que sai de um equipamento, e, se a corrente for superior ao ajuste da proteção, a condição de falta é identificada e medidas serão adotadas por essa proteção. Essa proteção pode ser empregada em geradores, em transformadores, em motores ou até mesmo em linhas de transmissão, desde que não estejam em sistemas em anel.


verifica-se que está/ão correta/s


A

II, apenas.


B

III, apenas.


C

I e II, apenas.


D

I e III, apenas.


E

I, II e III.

Linhas elétricas é definida: Conjunto constituído por um ou mais condutores, com os elementos de sua fixação e suporte e, se for o caso, de proteção mecânica, destinado a transportar energia elétrica ou a transmitir sinais elétricos. Analise as afirmativas abaixo.


I. Clites: Suportes de base contínua, espaçados entre si, nos quais é fixado mecanicamente um cabo ou um eletroduto.

II. Eletroduto: Elemento de linha elétrica fechada de seção circular ou não, destinado a conter condutores elétricos providos de isolação, permitindo tanto a enfiação como a retirada destes.

III. Uma canaleta pode ser parte, ou não, da construção da edificação.

IV. Os eletrodutos devem ser suficientemente fechados em toda sua extensão, de modo que os condutores não possam ser instalados e/ou retirados por puxamento e por inserção.


Assinale a alternativa correta.


A

I, II, III e IV estão incorretas


B

II e III estão correta


C

II está correta


D

I e II estão corretas


E

I e IV estão corretas

Em uma instalação de baixa tensão, observa-se que as massas de todas cargas são ligadas a um condutor de proteção distinto do neutro que as alimenta. Observando a entrada da alimentação, verifica-se que o barramento de neutro e o barramento de proteção são interligados e diretamente aterrados. Essa ligação representa o esquema de aterramento:


A

TT


B

TN-S


C

TN-C


D

TN-C-S

Sobre os dispositivos diferencial-residuais (DR), assinalar a alternativa que preenche a lacuna abaixo CORRETAMENTE:


Para garantir a correta função do DR, ele deve ser instalado em circuitos em que as(os) ___________ são inferiores ao limiar de atuação do dispositivo.


A

Correntes de fuga.


B

Correntes induzidas.


C

Somas das potências.


D

Fatores de potência.

Em uma subestação de energia elétrica de distribuição, o uso dos transformadores de corrente (TC) se destina a


A

inserir, no enrolamento primário, uma impedância em série, de forma a limitar a corrente elétrica a jusante do seu ponto de instalação, protegendo o ramal de distribuição contra correntes de sobrecarga e de curto-circuito.


B

reproduzir, no enrolamento secundário, de forma isolada e em uma proporção definida e conhecida, a corrente do enrolamento primário, para sua utilização por equipamentos de medição e controle da subestação.


C

transmitir, no enrolamento secundário, a energia do enrolamento primário, para suprimento às cargas de baixa tensão do ramal de distribuição, mantendo a potência de transmissão.


D

retificar, no enrolamento secundário, a corrente alternada do enrolamento primário, para suprimento dos circuitos auxiliares da subestação, alimentando os sistemas de acionamento das seccionadoras da subestação


E

conduzir, no enrolamento secundário, as correntes de surto atmosférico do enrolamento primário, de forma a propiciar um caminho de baixa impedância para essas correntes à malha de terra da subestação.
