Questões de Concurso sobre Proteção de máquinas elétricas, transformadores, barramentos e linhas

Em um circuito elétrico de um automóvel estão ligados em paralelo a lâmpada do porta-luvas, a lâmpada do teto e o comando do retrovisor elétrico, contudo todos são protegidos pelo mesmo fusível.

Nesse caso, é CORRETO afirmar que o tipo de circuito é o:

Analise a figura a seguir.

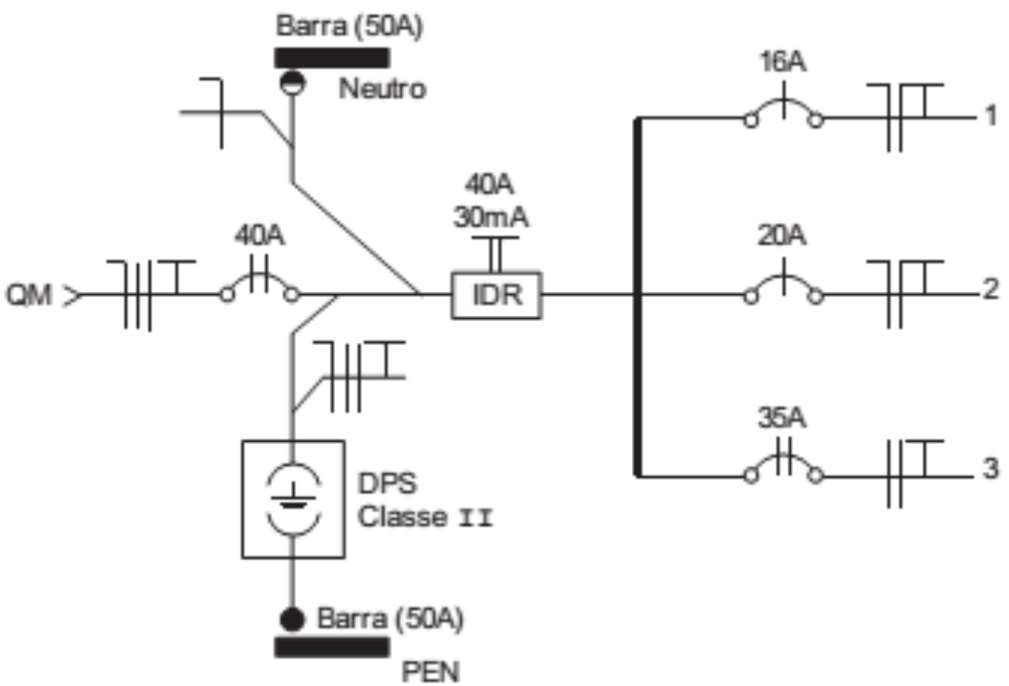

A figura ilustra o digrama unifilar de um quadro geral de baixa tensão em uma instalação elétrica. Quais são os tipos de proteção descritas no diagrama?

Para-raios de média tensão são obrigatórios para subestações, mesmo que eles já existam no ponto de entrega de energia da concessionária.

A proteção contra sobrecorrentes e curtos-circuitos do secundário de um transformador de 500 kVA, 13,8 kV x 380/220 V presente em uma cabine de média tensão é realizada por meio de um disjuntor de caixa moldada. Admitindo que o alimentador da cabine tenha o comportamento de um barramento infinito e que a impedância percentual do transformador seja igual a 5%, a mínima capacidade nominal de interrupção de curto-circuito do disjuntor aplicado nessa função deve ser de

O condutor A corresponde ao condutor de neutro e o condutor B corresponde ao condutor de proteção.

Em uma subestação com capacidade instalada de 400 kVA, a proteção geral de média tensão deve ser realizada por chave seccionadora e fusível.

Para o esquema de aterramento TN-S, pode-se afirmar que:

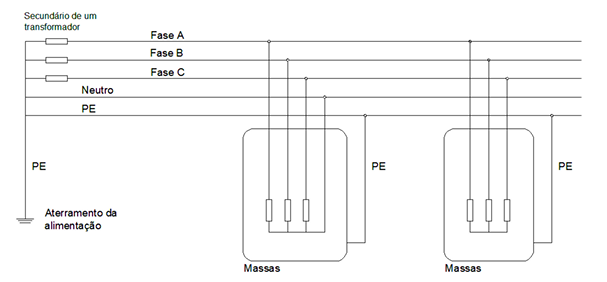

Qual sistema de aterramento está representado na Figura 7?

Figura 7

“Aterramento significa colocar instalações de estruturas metálicas e equipamentos elétricos no mesmo potencial ou estabelecer um referencial, de modo que a diferença de potencial entre a terra e o equipamento (ou a estrutura) seja zero” (CERVELIN; CAVALIN, 2008, p. 205).

As alternativas abaixo apontam objetivos do aterramento, exceto:

Independentemente do esquema de aterramento de uma instalação elétrica predial, é obrigatória a instalação de dispositivo diferencial-residual (DR) de alta sensibilidade para proteção complementar, contra contatos diretos, nos circuitos

Aterrar o sistema, ou seja, conectar intencionalmente o condutor fase ou o condutor neutro à terra, tem por objetivo controlar a tensão elétrica em relação à terra dentro de limites previsíveis.

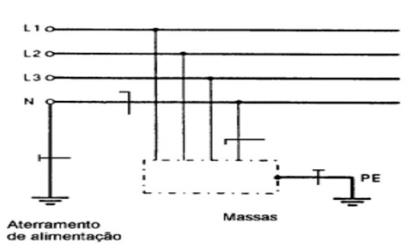

O esquema de ligação a seguir representa um aterramento do tipo:

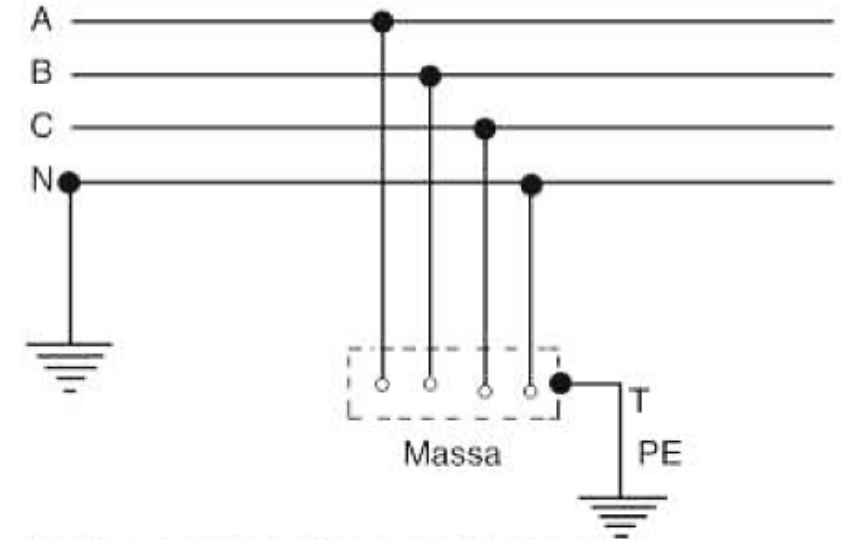

Para o esquema de aterramento apresentado abaixo, assinale a alternativa que identifica a qual nomenclatura corresponde.

A partida de motores elétricos pode ser protegida por fusíveis de classe de serviço aM.

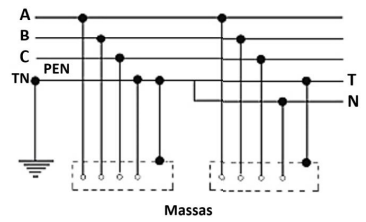

Observe o esquema a seguir:

Considerando os tipos de aterramentos elétricos, segundo a ABNT NBR 5.410/2004, esse esquema refere-se a um sistema

Sobre a proteção em sistemas de AT (Alta Tensão), algumas boas práticas são necessárias para preservar vidas. Sobre essas práticas, analise as afirmativas a seguir e dê valores Verdadeiro (V) ou Falso (F).

( )A isolação do cabo de alta tensão é determinada por dois valores. O primeiro corresponde à isolação do Cabo entre fase e terra e o segundo, ao valor de tensão suportável entre fase-fase.

( )Um cabo de alta tensão não pode ser conectado em sua extremidade da mesma forma que um cabo de baixa tensão, pois a decapagem de sua extremidade deixaria muito próximo a parte central do cabo, que está́ energizada, da blindagem que não pode estar aterrada, provocando um curto circuito.

( )Recomenda-se que a blindagem seja aterrada nas duas extremidades do cabo, com o propósito de impedir que eventuais diferenças de potenciais, que possam existir entre as malhas de aterramento dos dois locais interligados por esse cabo, sejam equipotencializadas pela blindagem, o que provocaria uma circulação de corrente permanente na blindagem, podendo danificar o cabo. Entretanto, podem existir situações previstas em projeto no qual o aterramento deve ser realizado nas duas extremidades do cabo.

Assinale a alternativa que apresenta a sequência correta de cima para baixo.

Em um quadro de distribuição de energia elétrica, o padrão das tensões de linha e fase é de 380/220V e a instalação elétrica no local onde este quadro se encontra é do tipo TN-S. Um dos circuitos desse quadro alimenta um equipamento com tensão de 380V, no qual uma pessoa, em contato com a sua estrutura metálica, fica submetida a um choque elétrico.

Desconsiderando qualquer resistência, a tensão de contato nessa pessoa submetida ao choque é de

Aterramento elétrico significa colocar instalações e equipamentos no mesmo potencial, de modo que a diferença de potencial entre a terra e o equipamento seja a menor possível.

Sobre o aterramento, é correto afirmar que todo projeto deve

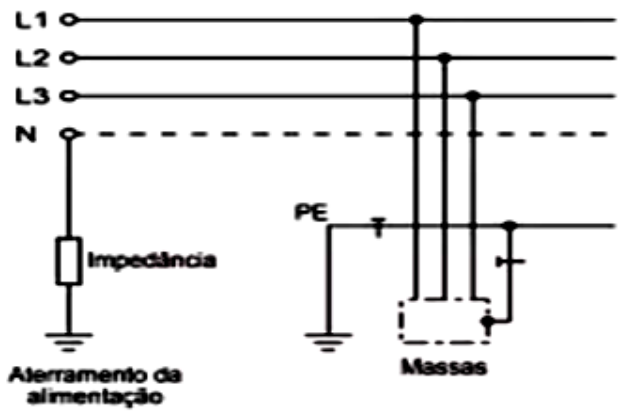

Os esquemas de aterramento se diferem entre si em função da situação da alimentação e das massas com relação à terra. Diante disso, assinale a alternativa que apresenta o correto esquema de aterramento representado na figura a seguir.

O método de aterramento do neutro, de forma geral, possui pouca influência durante a operação normal do sistema elétrico, mas é de importância fundamental quando ocorre um curto-circuito no qual a terra é inserida no circuito.

Em termos gerais, se o sistema é aterrado através de .......................... impedância, a corrente de falta à terra é ...................................; e as sobretensões desenvolvidas nas fases sãs para a terra são ............................... .

Assinale a alternativa que completa corretamente as lacunas do texto.
