Questões de Concurso sobre Proteção de máquinas elétricas, transformadores, barramentos e linhas

Analise as afirmativas abaixo:

1. Qualquer que seja o esquema de aterramento, o condutor de neutro não deve ser seccionado.

2. Como regra geral, todos os condutores vivos, em todos os circuitos, devem poder ser seccionados.

3. Condutores vivos podem ser curto-circuitados e aterrados como forma suplementar de impedir a energização inadvertida.

Assinale a alternativa que indica todas as afirmativas corretas.

Considere as seguintes afirmações:

I - O sistema TN é utilizado quando a distância da fonte de alimentação e da carga não é muito grande.

II - Deve-se sempre dar preferência ao sistema TN-S, porque na operação do sistema todo condutor PE está sempre com tensão zero, isto é, no mesmo potencial do aterramento da fonte.

III - No sistema TN-C, a tensão do condutor neutro junto à carga não é igual a zero, porque toda corrente de desequilíbrio do sistema retorna pelo neutro.

O aterramento da figura abaixo é caracterizado como do tipo:

Se determinada região da instalação for identificada como zona controlada, somente trabalhadores autorizados e com técnica, instrumentos e equipamentos apropriados para o trabalho podem adentrar a essa área.

As faltas trifásicas e fase-terra dependem respectivamente das seguintes componentes simétricas:

Nas subestações de AT (Altas Tensão) do consumidor podem ocorrer desligamentos automáticos por diversos motivos. Sobre alguns destes motivos, analise as afirmativas a seguir e dê valores Verdadeiro (V) ou Falso (F).

( )Falta de fase no circuito de alimentação da distribuidora.

( )Sobrecorrente na subestação.

( )Sobreaquecimento do transformador.

( )Falta de óleo no transformador.

Assinale a alternativa que apresenta a sequência correta de cima para baixo.

Caso sejam utilizados eletrodutos de aço galvanizado, ainda que os circuitos estejam com condutor de proteção, é necessário aterrar os dutos para equipotencialização.

O aterramento associado a dispositivos de proteção garante a proteção contra choque elétrico e a segurança das instalações. Os esquemas de aterramento são representados através do emprego de letras. É correto afirmar, sobre aterramento e segurança nas subestações, que

A segurança na operação em instalações elétricas é imprescindível e deve seguir métodos rigorosos. Toda intervenção em instalações elétricas deve ser executada com a instalação desenergizada. Uma instalação é considerada desenergizada e liberada para trabalho mediante a execução dos procedimentos apropriados, descritos a seguir:

I. Constatação da ausência de tensão.

II. Instalação de aterramento temporário com equipotencialização dos condutores do circuito.

III. Seccionamento.

IV. Impedimento de reenergização.

V. Instalação da sinalização de impedimento de reenergização.

Assinale a alternativa que apresenta a sequência CORRETA que deve ocorrer a realização dos procedimentos apresentados para desenergizar uma instalação elétrica.

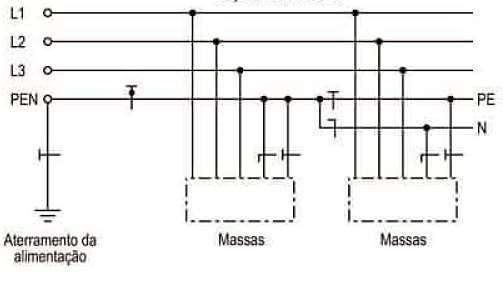

Considere o esquema de aterramento representado na figura a seguir.

De acordo com a ABNT NBR 5410, qual o nome do esquema representado?

Na questão de proteção de motores de indução trifásicos totalmente fechados para aplicações simples (com baixa criticidade) em indústrias e comércios, os graus de proteção indicados obedecem a uma denominação IPnn. Esses motores com a especificação ______ são fabricados, geralmente, com os seguintes graus de proteção: completa contra toque e contra acúmulo de poeiras nocivas, contra respingos de todas as direções, utilizados em ambientes muito empoeirados.

Assinale a alternativa que preencha corretamente a lacuna.

As instalações elétricas necessitam de dispositivos que protejam os circuitos, componentes e também as pessoas que utilizam seus benefícios. Para isso, uma série de dispositivos existe, onde cada qual tem sua finalidade e características. Considerando tais características e funcionalidades, analise as afirmativas a seguir.

I. O disjuntor é uma chave magnética que se desliga, automaticamente, quando a intensidade da corrente supera certo valor.

II. Os fusíveis estão presentes no circuito elétrico dos aparelhos eletrônicos, no circuito elétrico do carro etc.

III. O DPS é um dispositivo utilizado para a proteção de pessoas e instalações quanto a contatos diretos e indiretos, pois protegem contra os efeitos de corrente de fuga terra.

IV. O interruptor diferencial – residuais (DRs) é um dispositivo que protege a rede e as pessoas contra descargas atmosféricas e pode ser instalado no quadro de distribuição de circuitos.

Está correto o que se afirma apenas em

Se um sinalizador luminoso no painel de comando do motor apresentar a cor vermelha ligada, então o valor de uma grandeza como corrente ou temperatura deve estar se aproximando do seu valor limite.

A continuidade no fornecimento de energia elétrica é um aspecto prioritário para as instalações elétricas. Para melhorar a confiabilidade no fornecimento de energia utilizam-se de arranjos de alimentação, alimentação de emergência e dispositivos que supervisionam e manobram o sistema, localizando e isolando a falta, mitigando ou mesmo eliminando os danos provenientes de um defeito. A respeito da proteção de sistemas elétricos, assinale a afirmativa verdadeira.

Analise as afirmativas abaixo com relação a aspectos de segurança em sistemas elétricos.

1. A adoção de proteção coletiva e a utilização de equipamentos de proteção individual não eliminam o risco existente nos serviços em eletricidade.

2. Medidas de proteção coletiva compreendem, prioritariamente, a desenergização elétrica.

3. Os serviços em instalações elétricas energizadas em alta tensão não podem ser realizados individualmente.

Assinale a alternativa que indica todas as afirmativas corretas.

Um motor de 30 CV, oito polos, 220 V com frequência 60 Hz, com comando em 220 V e TAP de 80% é acionado por uma chave de partida compensadora. A corrente nominal do motor, a 220 V, é de 80 A; e a corrente para cálculo de proteção é de 500 A.

Com base nessas informações, o contator K1 deverá ser dimensionado para uma corrente de, no mínimo,

Para o motor da questão, podem ser utilizador fusíveis de serviço de classe gR.

No planejamento de uma instalação elétrica, um dos primeiros passos é a definição do esquema de aterramento. Para uma instalação em que se deseja a continuidade no fornecimento de energia diante da primeira falta para o terra, deve-se adotar o esquema

Os invólucros dos equipamentos elétricos, conforme as características do local em que serão instalados e de sua acessibilidade, devem oferecer um determinado grau de proteção. Assim, por exemplo, um equipamento a ser instalado num local sujeito a jatos d’água, deve possuir um invólucro capaz de suportar tais jatos, sob determinados valores de pressão e ângulo de incidência, sem que haja penetração de água. A norma NBR 9884 define os graus de proteção dos equipamentos elétricos por meio das letras características IP, seguidas por dois algarismos. O primeiro algarismo indica o grau de proteção contra penetração de corpos sólidos estranhos e contato acidental.

O segundo algarismo indica o grau de proteção contra penetração de água no interior do motor.

Portanto, se desejamos instalar um motor em um prédio sob nossa responsabilidade, que exija proteção completa contra toques, proteção contra acúmulo de poeiras nocivas e proteção contra respingos de água de todas as direções, devemos comprar um motor:

O esquema de aterramento TN é caracterizado por ter
