Os para-raios de média tensão utilizados nas ligações de energia nas redes de distribuição têm a função exclusiva de proteger as cargas contra sobretensões geradas por descargas atmosféricas.

Em uma instalação de laboratório de cargas indutivas com motores de indução, com médias correntes elétricas de partida, devemos ter disjuntores na faixa:

A finalidade dos sistemas de aterramento é escoar cargas elétricas não estáticas de instalações elétricas e cargas elétricas estáticas provenientes do atrito.

O esquema de aterramento representado na figura é do tipo TN-C.

Pode-se afirmar que, no sistema de aterramento TT:

Segundo a Norma de Distribuição ND 5.3 da CEMIG, é necessário utilizar relés com as funções 50 e 51, fase e neutro, nos alimentadores de média tensão.

Esses relés desempenham a seguinte função:

Nas redes de distribuição subterrâneas do tipo spot network, quando ocorre um curto-circuito em um trecho da rede, o dispositivo responsável por isolar esse trecho do restante da rede é:

O esquema de aterramento que isola eletricamente parte da instalação por meio de um transformador de isolação e que diante da primeira falta para o terra não há abertura de dispositivos de proteção é o:

A proteção de sistemas elétricos é feita com o objetivo de retirar de serviço equipamentos ou partes dos sistemas em mau funcionamento, de forma a isolar o desabastecimento de energia a menor região possível, buscando salvaguardar vidas e danos materiais. Esquemas de proteção são planejados para receberem as informações das grandezas elétricas do sistema em tempo real, de forma a atuarem sempre que condições anormais ocorram.

Dadas as afirmativas quanto às diferentes funções de proteção de sistemas elétricos,

I. A função de sobrecorrente tem como grandeza de atuação a corrente elétrica do sistema. Isso ocorrerá quando esta atingir um valor igual ou superior à corrente mínima de atuação. Geralmente, os dispositivos que utilizam essa função são compostos por duas unidades: instantânea e temporizada.

II. Tensões acima ou abaixo da nominal podem danificar equipamentos ou partes de sistemas. A função de proteção de sobretensão tem a finalidade de detectar condições de tensão acima de um valor aceitável para a operação do sistema, podendo enviar sinais de alarmes e, dependendo das características do sistema ou do equipamento a ser protegido, enviar comando de abertura para disjuntores. Já a função de subtensão atua quando a tensão no sistema cai para um valor abaixo de um limite aceitável para a operação do sistema, podendo ser utilizada para a proteção de equipamentos, tais como motores.

III. A proteção diferencial faz a comparação entre a corrente que entra e a que sai de um equipamento, e, se a corrente for superior ao ajuste da proteção, a condição de falta é identificada e medidas serão adotadas por essa proteção. Essa proteção pode ser empregada em geradores, em transformadores, em motores ou até mesmo em linhas de transmissão, desde que não estejam em sistemas em anel.

verifica-se que está/ão correta/s

Linhas elétricas é definida: Conjunto constituído por um ou mais condutores, com os elementos de sua fixação e suporte e, se for o caso, de proteção mecânica, destinado a transportar energia elétrica ou a transmitir sinais elétricos. Analise as afirmativas abaixo.

I. Clites: Suportes de base contínua, espaçados entre si, nos quais é fixado mecanicamente um cabo ou um eletroduto.

II. Eletroduto: Elemento de linha elétrica fechada de seção circular ou não, destinado a conter condutores elétricos providos de isolação, permitindo tanto a enfiação como a retirada destes.

III. Uma canaleta pode ser parte, ou não, da construção da edificação.

IV. Os eletrodutos devem ser suficientemente fechados em toda sua extensão, de modo que os condutores não possam ser instalados e/ou retirados por puxamento e por inserção.

Assinale a alternativa correta.

Em uma instalação de baixa tensão, observa-se que as massas de todas cargas são ligadas a um condutor de proteção distinto do neutro que as alimenta. Observando a entrada da alimentação, verifica-se que o barramento de neutro e o barramento de proteção são interligados e diretamente aterrados. Essa ligação representa o esquema de aterramento:

Sobre os dispositivos diferencial-residuais (DR), assinalar a alternativa que preenche a lacuna abaixo CORRETAMENTE:

Para garantir a correta função do DR, ele deve ser instalado em circuitos em que as(os) ___________ são inferiores ao limiar de atuação do dispositivo.

Em uma subestação de energia elétrica de distribuição, o uso dos transformadores de corrente (TC) se destina a

Nos sistemas atuais de aterramento das instalações elétricas prediais, recomenda-se a integração dos seus subsistemas, tais como o aterramento de estruturas metálicas ou o aterramento dos sistemas de proteção contra descargas atmosféricas. Essa integração tende a beneficiar o funcionamento do sistema, EXCETO no que se refere

O aterramento em uma instalação predial em que, diante de uma primeira falta (curto-circuito), o dispositivo de proteção não opera, mas a instalação continua segura para os materiais, equipamentos e usuários é o

Quando um agrupamento de motores é alimentado por um circuito de distribuição, a determinação da corrente máxima do fusível de proteção deve obedecer a alguns critérios. Identifique quais das afirmativas abaixo correspondem a esses critérios e assinale a alternativa correta.

I. Cada motor deve estar provido de proteção individual contra sobrecargas.

II. A proteção não deve atuar para qualquer condição de carga normal do circuito.

III. A corrente nominal do fusível do agrupamento de motores deve suportar o somatório da maior corrente de partida entre os motores e das correntes nominais dos demais motores.

IV. Motores abaixo de 30 cv não precisam de proteção individual contra sobrecargas.

Caso haja fuga de corrente da parte energizada de um motor elétrico para a carcaça, o aterramento do motor reduzirá a tensão a que um usuário estará submetido, caso toque na carcaça do motor.

O sistema de aterramento deve atender ao requisito de capacidade adequada de condução de corrente elétrica, mas não precisa considerar as condições climáticas e a vida útil do sistema a ser protegido.

Analise as assertivas abaixo sobre os esquemas de aterramento de instalações elétricas de BT:

I. No esquema de aterramento TN-S, o condutor de terra e o condutor de neutro são distintos, enquanto no esquema de aterramento TN-C-S, o condutor de neutro e terra estão combinados em um único condutor em uma parte do sistema.

II. No esquema de aterramento TN-C, o condutor de terra e neutro estão combinados em um único condutor.

III. No esquema de aterramento T-T, o condutor de neutro está aterrado independente do aterramento da massa.

Quais estão corretas?

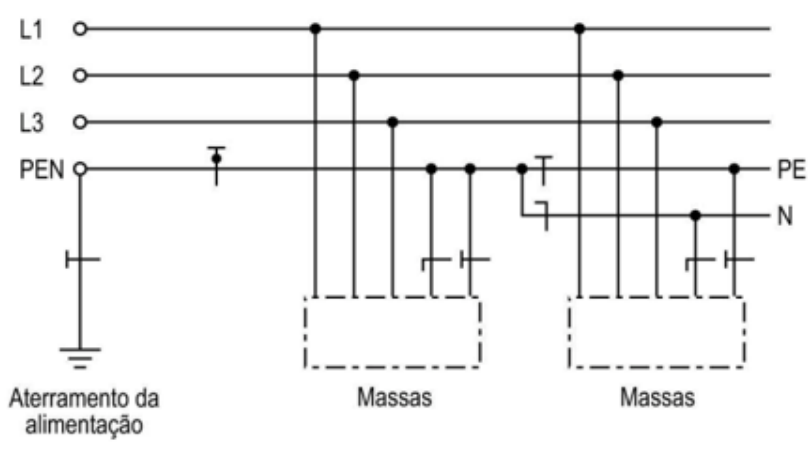

O esquema TN possui um ponto da alimentação diretamente aterrado, sendo as massas ligadas a esse ponto através de condutores de proteção. São consideradas algumas variantes de esquema TN, de acordo com a disposição do condutor neutro e do condutor de proteção. Sendo assim, o esquema da Figura 7 abaixo, refere-se a:

Figura 7

I. Esquema TN-S.

II. Esquema TN-C-S.

III. Esquema TN-C.

Quais estão corretas?
