Os Dispositivos de Proteção contra Surtos (DPS) podem ser empregados em diversas aplicações práticas, por exemplo, redes de distribuição, sistemas fotovoltaicos, quadros de distribuição de edificações e também para a proteção de equipamentos específicos. Sobre a utilização de DPSs, assinale a alternativa incorreta.

Um método possível para o aterramento de equipamentos eletrônicos sensíveis é o aterramento com malha de terra de referência (MTR). O aterramento com MTR consiste no emprego de uma malha de terra construída fundamentada na teoria de condução de sinais de alta frequência em cabos condutores de cobre. A aplicação desse método passa por espaçar seus condutores com distância tal que esta opere como um caminho de baixa impedância para sinais de ruído com faixa de frequência acima da industrial até cerca de 60 MHz. Referente ao método de aterramento, assinale a alternativa CORRETA.

Escreva (V) para verdadeiro e (F) para falso nos espaços abaixo conforme o caso. Sobre o sistema de proteção dos transformadores de potência, podemos afirmar corretamente.

(__) O sistema de proteção dos transformadores de potência é composto por: proteções internas ou intrínsecas e proteções externas.

(__) A proteção de terra dos transformadores de potência (função 50/51 G) é uma proteção intrínseca (interna) dos transformadores de potência.

(__) O desumidificador de ar sílica gel é uma proteção intrínseca (interna) dos transformadores de potência.

(__) A válvula de alívio de pressão é uma proteção externa dos transformadores de potência.

Está correta, de cima para baixo, a seguinte sequência:

Sendo I_N a corrente elétrica nominal do dispositivo de proteção, I_B a corrente de projeto do circuito e I_B a capacidade de condução de corrente de condutores vivos de acordo com o tipo de instalação, para o dimensionamento do dispositivo de proteção contra correntes de sobrecarga, devem ser satisfeitas as seguintes condições:

Analise a figura abaixo:

Fonte: NBR5410 (2005)

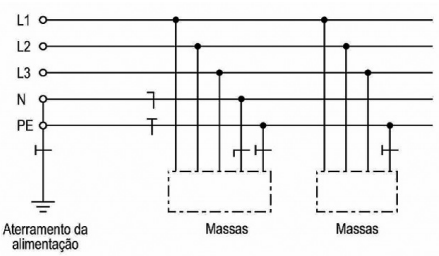

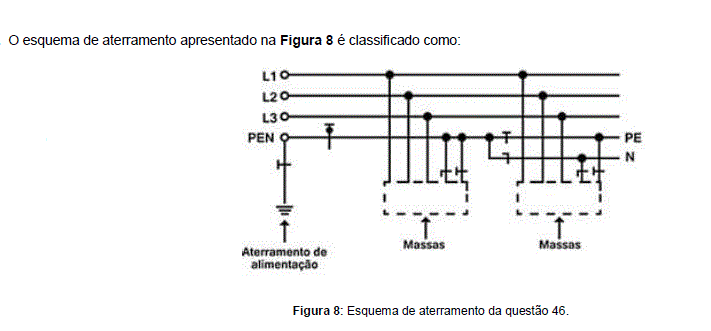

Qual o esquema de aterramento mostrado na figura?

O sistema de aterramento de proteção consiste na ligação à terra d as massas e dos elementos condutores estranhos à instalação, visando à proteção contra:

De acordo com a Norma ABNT NBR 14039:2005, devem possuir proteção contra fuga de líquido isolante por meio de tanque de contenção instalações que contenham no mínimo:

Leia as afirmativas a seguir:

I. O aterramento das instalações elétricas deve ser executado conforme as especificações definidas pelo engenheiro responsável, nunca obedecendo à regulamentação estabelecida pelos órgãos competentes ou às Normas Internacionais vigentes.

II. Em todos os serviços executados em instalações elétricas, devem ser previstas e adotadas, prioritariamente, medidas de proteção individuais aplicáveis às atividades a serem desenvolvidas, de forma a elevar o risco à segurança e à saúde dos trabalhadores.

Marque a alternativa CORRETA:

Segundo A NBR-5410, a respeito do uso do dispositivo de proteção a corrente diferencial residual (DR), analise as afirmativas abaixo e identifique as corretas:

I- A utilização do DR, como dispositivo de proteção dispensa, o emprego outras medidas de proteção.

II- É obrigatório o uso de DRs em circuitos que sirvam a pontos de utilização situados em locais contendo banheira ou chuveiro.

III- É obrigatório o uso de DRs em locais de habitação, em circuitos que sirvam a pontos de utilização situados em cozinhas, copas cozinhas, lavanderias, áreas de serviço, garagens e demais dependências internas molhadas em uso normal ou sujeitas a lavagens.

IV- No ambiente industrial, todos os circuitos devem ser protegidos por DR.

V- Equipamentos que possuem corrente de fuga natural superior a 30mA devem prioritariamente utilizar DR.

Assinale a resposta correta:

Um dispositivo de corrente diferencial residual é colocado nos condutores de fase e neutro de um circuito monofásico e possui corrente de sensibilidade de 30 mA. A respeito do exposto, é correto afirmar que o dispositivo acionará quando o módulo da

Segundo a NBR-5410:2004, em qual dos esquemas de aterramento, entre os apresentados nas alternativas da questão, não se admite que a função de seccionamento automático, visando à proteção contra choques elétricos, seja atribuída aos dispositivos de proteção à corrente diferencial-residual (dispositivos DR)?

O princípio que fundamenta as medidas de proteção contra choques especificadas na norma ABNT NBR 5410:2004 pode ser resumido em: partes vivas perigosas não devem ser acessíveis; e massas ou partes condutivas acessíveis não devem oferecer perigo, mesmo em caso de falhas que as tornem acidentalmente vivas. Dispositivos de proteção à corrente diferencial-residual procuram aumentar a segurança de partes vivas acessíveis.

O esquema de aterramento adotado pode influenciar diretamente na operação adequada dos dispositivos de Proteção Diferencial- Residual (DR). Sobre o esquema de aterramento que impossibilita a operação adequada do DR, assinale a alternativa correta.

A Plataforma de Trabalho Aéreo - PTA é o equipamento móvel, autopropelido ou não, dotado de uma estação de trabalho (cesto ou plataforma) e sustentado em sua base por haste metálica (lança) ou tesoura, capaz de erguer-se para atingir ponto ou local de trabalho elevado. Nesse contexto, além do aterramento elétrico e dispositivo diferencial residual (DR), a PTA deve possuir proteção contra choques elétricos, por meio de:

Os dispositivos de proteção de circuitos elétricos são importantes e indispensáveis nas instalações elétricas. Existem dispositivos capazes de monitorar os níveis de tensão e corrente do circuito ou identificar correntes de fuga, por exemplo. Tais dispositivos podem ser previstos em normas e não os incluir nos projetos elétricos pode gerar punições graves. Sobre os sistemas de proteção para circuitos elétricos, assinale a alternativa correta.

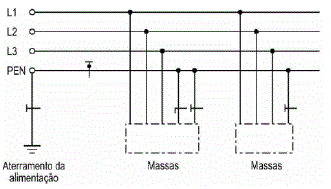

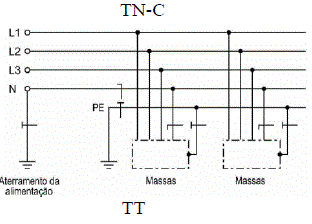

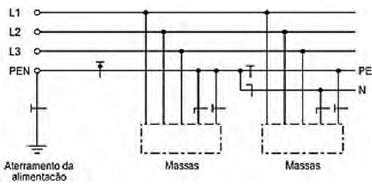

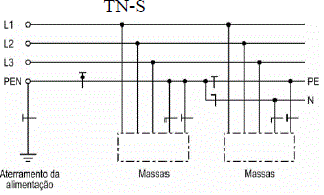

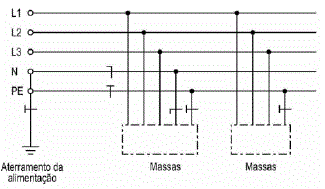

Considere os seguintes esquemas de aterramento:

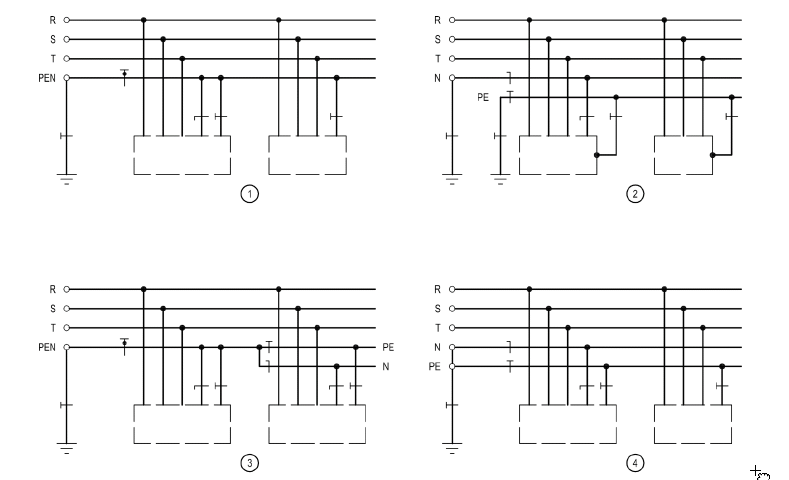

Os esquemas de aterramento indicados nas figuras 1 / 2 / 3 / 4 são, respectivamente:

A figura abaixo mostra o diagrama de um motor M sendo ligado a partir de uma rede trifásica.

Assinale a alternativa correta.
