Questões de Concurso sobre Proteção de máquinas elétricas, transformadores, barramentos e linhas

Nas instalações elétricas de áreas classificadas ou sujeitas a risco acentuado de ____________________________________, devem ser adotados dispositivos de proteção, como __________ e seccionamento automático para prevenir sobretensões, sobrecorrentes, falhas de isolamento, aquecimentos ou outras condições anormais de operação.

Assinale a alternativa que preenche correta e respectivamente as lacunas:

Assinale a alternativa que contém a afirmação INCORRETA sobre medidas de proteção para reduzir danos a pessoas devido a choque elétrico.

Quando ocorre um defeito na rede de distribuição de baixa tensão, normalmente a chave fusível instalada junto ao transformador deve desligar para evitar que o defeito se propague e venha atingir a rede de distribuição primária.

Assinale a alternativa correta em relação ao assunto.

O choque elétrico é ocasionado quando há uma descarga elétrica em uma pessoa e essa corrente passa pelo corpo humano utilizando-o como condutor elétrico.

São consequências do choque elétrico, EXCETO:

Na malha de aterramento que está sob o terreno onde está construída uma subestação, os equipamentos e materiais devem ser ligados à malha de terra, quando se está levando em consideração a funcionalidade e a segurança.

Analise as afirmativas abaixo em relação ao assunto.

1. Neutro do transformador, para-raios do ramal de ligação, carcaças metálicas dos equipamentos elétricos, telas, portões e quadros de distribuição devem ser aterrados.
2. Quando a subestação fica muito distante da carga, é aconselhável a construção de uma nova malha de aterramento junto à carga para ligar as carcaças dos equipamentos para maior segurança, porém as malhas devem ser interligadas.
3. Quando existe mais de uma malha de aterramento, elas devem ser completamente isoladas umas das outras, sem considerar a distância entre elas.
4. A malha de aterramento deve ser feita somente sob o terreno onde está montada a subestação, para evitar ter mais de um ponto de referência.

Assinale a alternativa que indica todas as afirmativas corretas.

Conforme a norma de instalações elétricas em baixa tensão NBR-5410, o aterramento das instalações pode ser realizado de várias formas.

Identifique abaixo as afirmativas verdadeiras ( V ) e as falsas ( F ) em relação ao assunto.

( ) O sistema de TT possui aterramentos separados, na fonte e na carga.

( ) O sistema de TN-S possui aterramentos separados, na fonte e na carga.

( ) O sistema de TN-S possui aterramento apenas na fonte.

( ) No sistema de aterramento TN-C, o condutor ‘PEN’ é usado como neutro e condutor de proteção.

( ) O condutor do neutro não pode ser utilizado como condutor de proteção.

Assinale a alternativa que indica a sequência correta, de cima para baixo.

O Método da Esfera Rolante, também chamado Eletrogeométrico, utiliza um parâmetro para determinar o posicionamento dos captores na estrutura a ser protegida. Esse parâmetro, chamado raio da esfera rolante, representa a distância entre o ponto de partida do líder ascendente e a extremidade do líder descendente. A equação adotada pela norma ABNT NBR 5419:2015 para calcular essa distância (em metro) através do valor de pico do primeiro impulso de corrente I (em kA) é

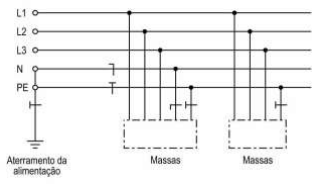

De acordo com a ABNT NBR 14039, o sistema de aterramento mostrado na figura a seguir refere-se ao

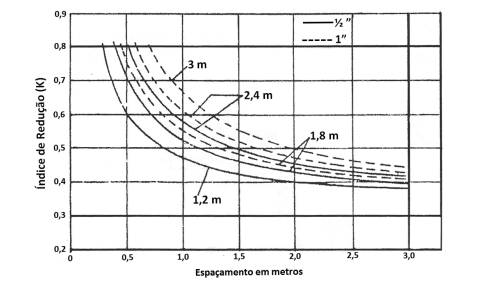

Um sistema de aterramento será baseado em três hastes cravadas em triângulo com lado de 2 metros, o qual adota o índice de redução dado pelas curvas do gráfico abaixo.

Fonte: Adaptado de KINDERMAN, G. CAMPAGNOLO, J. M.

Aterramento Elétrico. 6 ed. Florianópolis: 2011.

Sobre este sistema, é correto afirmar que:

1. A contribuição da resistência individual da haste poderá ser até 25% maior para o caso de se empregarem hastes de 1,2 m de comprimento e diâmetro de ½” no lugar de hastes de 3 m de comprimento e 1” de diâmetro, para uma dada resistência do sistema de aterramento requerida, segundo gráfico acima.

2. A resistência do sistema de aterramento será inferior à metade da resistência individual da haste, para espaçamentos maiores que 2 metros, independentemente da haste adotada, segundo gráfico acima.

3. Sendo a resistência individual da haste de 1,2 m de comprimento e diâmetro de ½” aproximadamente 2,4 vezes maior que a da haste de 3 m de comprimento e 1” de diâmetro, para um mesmo solo, a resistência do sistema de aterramento será 3 vezes maior, caso seja adotado o primeiro tipo de haste em detrimento do segundo tipo de haste.

4. Sendo a resistência individual da haste de 1,2 m de comprimento e diâmetro de ½” aproximadamente 2,4 vezes maior que a da haste de 3 m de comprimento e 1” de diâmetro, pode-se empregar este último tipo em um solo 92 % mais resistivo que um solo no qual foi adotada a haste de 1,2 m e ½”, para que ambas hastes resultem na mesma resistência do sistema de aterramento requerida, pois a resistência de uma haste é diretamente proporcional à resistividade do solo.

Assinale a alternativa que indica todas as afirmativas corretas.

Assinale a alternativa incorreta quanto às proteções contra sobretensões:

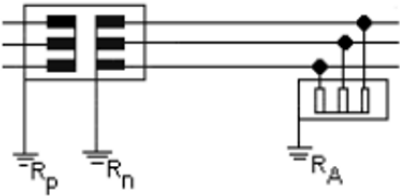

Analise o esquema a seguir:

Assinale a alternativa que identifica corretamente o tipo de aterramento.

Assinale a alternativa correta.

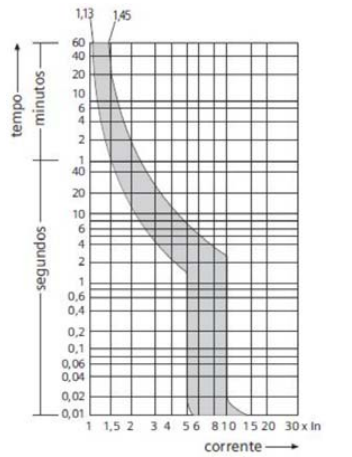

Em uma instalação elétrica, o esquema de aterramento é o TN-S. A fase de um circuito entra em contato com a carcaça de um equipamento que estava sendo manipulado por uma pessoa, fazendo com que ela receba um choque elétrico. O tempo máximo que essa pessoa pode ficar submetida a esse choque é de 2 segundos. A curva do disjuntor de proteção desse circuito, de valor 30 A, é apresentada na figura a seguir.

O menor valor dessa corrente de falta, para que o usuário fique protegido, é aproximadamente igual a

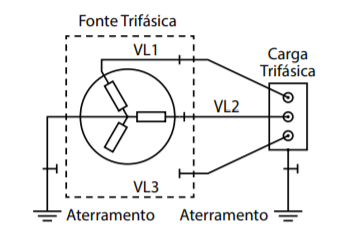

Com base na Norma ABNT NBR 5410/2004, analise o esquema de aterramento que se segue.

De acordo com a disposição do condutor neutro e do condutor de proteção, é correto afirmar que se trata de esquema:

Em uma instalação elétrica com esquema de aterramento TN, após o dimensionamento de um circuito, constatou-se que o usuário da instalação não estaria protegido contra contatos indiretos.

Sobre as medidas que irão dar segurança ao usuário, analise as afirmativas a seguir.

I. Deve-se diminuir a bitola do circuito em relação à dimensionada.

II. Deve-se colocar um dispositivo diferencial residual – DR.

III. Deve-se trocar o disjuntor por outro com menor amperagem.

Está correto o que se afirma em

A norma NBR 5410 − Instalações elétricas de baixa tensão, válida a partir de 31/3/2005 e corrigida em 17/3/2008, define três esquemas de aterramento. Nesse contexto, o esquema

As normas brasileiras de instalações elétricas de baixa tensão preconizam três esquemas de aterramento fundamentais: TN, TT e IT. Com base nas características de cada um desses esquemas, assinale a alternativa correta.

Segundo a norma CELPE, nas subestações simplificadas o dimensionamento dos medidores e transformadores de corrente deve ser feito a partir da potência dos transformadores dos modelos padronizados. Analise as afirmações abaixo para trafos com secundários em 380/220V.

I. Trafo de 45 kVA – medição direta sem o uso de TC’s.

II. Trafo de 75 kVA – medição direta sem o uso de TC’s.

III. Trafo de 112,5 kVA – medição indireta com TC’s de 200/5ª.

IV. Trafo de 150 kVA – medição indireta com o uso de TC’s de 200/5ª.

V. Trafo de 225 kVA – medição indireta com o uso de TC’s de 300/5ª.

Estão CORRETAS as afirmações presentes nas alternativas

O meio destinado a suprir a proteção contra choques elétricos quando massas ou partes condutivas acessíveis tornam-se acidentalmente vivas é denominado:

“O esquema ___ possui um ponto da alimentação diretamente aterrado, estando as massas da instalação ligadas a eletrodo(s) de aterramento eletricamente distinto(s) do eletrodo de aterramento da alimentação.”

A alternativa que completa a frase acima corretamente é:
