Questões de Concurso sobre Proteção de máquinas elétricas, transformadores, barramentos e linhas

Conforme as normas técnicas da CEMIG, para efeito de proteção, o esquema de aterramento apresentado na figura abaixo se refere a

Sobre o aterramento elétrico, afirma-se:

As afirmações corretas são

Esquema de aterramento em que a alimentação é completamente isolada da terra ou é aterrada por uma impedância de valor elevado:

Um disjuntor com capacidade de 10 A é adequado para proteger um circuito que demande, em média, corrente de 9 A em uma instalação elétrica.

O condutor para ligação à terra deve ser fixado aos equipamentos elétricos mediante meios que assegurem contato elétrico baixo e intermitente.

Sendo os disjuntores dispositivos exclusivamente unipolares, eles não possibilitam proteção adequada contra danos a motores instalados em circuitos que não possuam proteção contra falta de fase.

Os dispositivos de proteção contra surtos (DPS) devem ser instalados o mais próximo possível do ponto de entrada da unidade consumidora. Entretanto, DPSs adicionais podem ser necessários para a proteção de equipamentos sensíveis.

Determinada instalação elétrica possui sistema de proteção contra descargas atmosféricas (SPDA), motores e equipamentos eletrônicos. A respeito do aterramento dessa instalação, é correto afirmar que

O condutor neutro do circuito que fornece a potência elétrica possui o mesmo potencial elétrico que o condutor terra: ambos estão ligados ao sistema de aterramento e por esses condutores somente circulam correntes transitórias, em caso de falhas no sistema, por exemplo.

A respeito dos disjuntores para proteção direta dos circuitos no QD mostrado, assinale a opção correta.

Fusíveis do tipo limitador de corrente (diazed e NH) podem oferecer proteção satisfatória para a situação em que o motor tiver o rotor bloqueado.

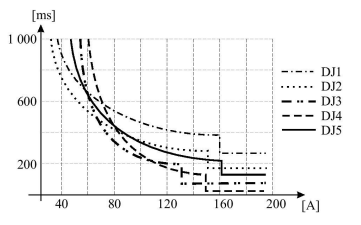

Uma carga monofásica será conectada a um painel de distribuição por meio de um disjuntor monopolar. Admitindo que a sobrecorrente de partida dessa carga tenha um valor aproximado de 150 [A], que a corrente nominal seja de 40 [A] e que a duração da partida seja de, aproximadamente, 200 [ms], assinale a alternativa que apresenta o disjuntor mais adequado para proteger a carga em questão, considerando as curvas apresentadas na figura.

O aterramento da carcaça ou chassis de um equipamento elétrico é conectado ao terra do circuito elétrico fornecedor de potência, de forma a evitar a ocorrência de loops de terra (ground loops).

Historicamente, os métodos utilizados no aterramento dos sistemas elétricos consistiam em aterrar solidamente o sistema em questão, ou isolá-lo completamente. Nesse contexto, são feitas as seguintes afirmações:

I. Sistemas solidamente aterrados possuem correntes de falta mais elevadas quando comparados com sistemas isolados.

II. Sistemas isolados são empregados quando a continuidade de fornecimento de energia elétrica é fator preponderante.

III. Sistemas isolados, submetidos a duas faltas fase-terra distintas e simultâneas podem se comportar como se submetidos a uma falta dupla-fase.

Com base nessas afirmações, assinale a alternativa correta.

A proteção dos motores por meio de relés térmicos para sobrecarga é adequada à medida que se conhece o regime de sobrecarga do motor.

O limite de corrente que não produz fibrilação ventricular na maioria dos seres humanos durante o choque elétrico foi estabelecido por Charles Dalziel, após extensa pesquisa científica, e é dado pela seguinte equação:

I_choque $=\frac{0,116}{\sqrt{t}}$

Dado: I_choque é a corrente que circula pelo corpo durante o choque elétrico

$t$ é o tempo de duração do choque

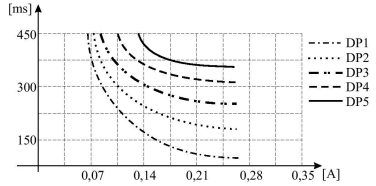

Supondo que a corrente que circula pelo corpo durante o choque elétrico esteja limitada em 0,21 [A] e que a curva “tempo x corrente” de cinco dispositivos de proteção distintos esteja ilustrada na figura, assinale a alternativa que indica o(s) dispositivo(s) mais adequado(s) para a proteção contra esse choque elétrico em particular.

Não é possível realizar coordenação para fins de seletividade, caso os elementos de proteção do ramal e do alimentador sejam ambos disjuntores.
