Questões de Concurso sobre Proteção de máquinas elétricas, transformadores, barramentos e linhas

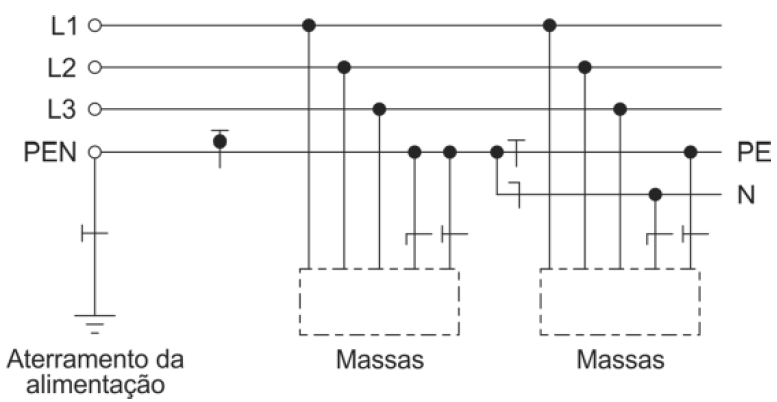

Considere o esquema de aterramento abaixo.

O esquema de aterramento apresentado corresponde a

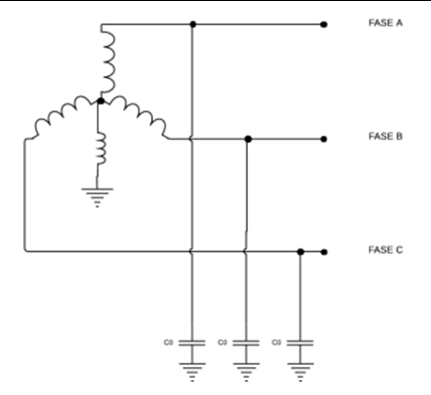

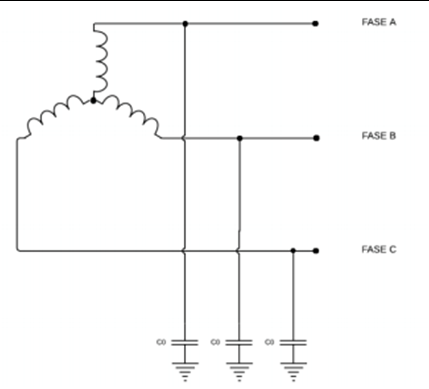

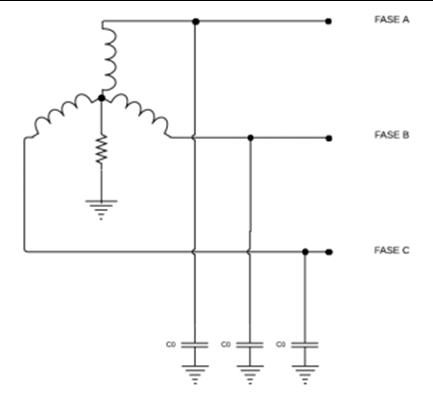

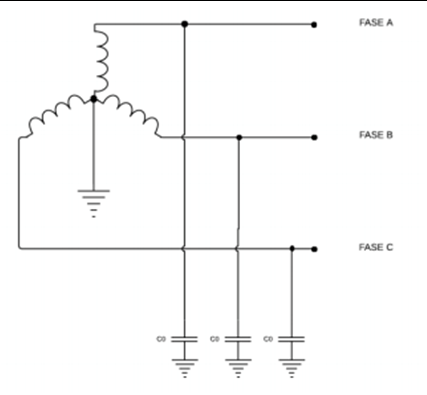

A escolha do método de aterramento a ser utilizado em um projeto elétrico é de grande importância. Para a escolha do método ideal, são considerados alguns pontos como a existência de cargas monofásicas e, também, é verificada a necessidade de continuidade operacional da planta, pois alguns destes métodos permitem a operação mesmo durante a ocorrência de uma falta. O sistema de aterramento que é classificado como flutuante (neutro não aterrado), esta representada pela figura:

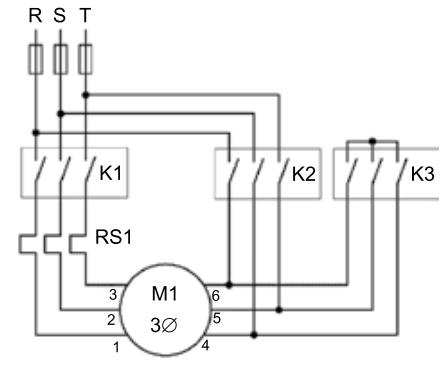

Considere o diagrama de força de uma chave estrela-triângulo mostrado na figura a seguir.

Se a corrente nominal do motor de indução trifásico M1 é de 120 A quando operando com fechamento em ∆, e seu fator de serviço (FS) é igual a 1,15, o ajuste do relé de sobrecarga RS1, para adequada proteção do motor, deve ser

Para assegurar a dispersão da corrente de descarga atmosférica na terra sem causar sobretensões perigosas, o arranjo e as dimensões do subsistema de aterramento são mais importantes que o próprio valor da resistência de aterramento. São permitidos por norma a utilização de diversos tipos de eletrodos de aterramento. Sabendo disso, qual dos tipos de eletrodos de aterramento citados devem ser evitados por razões de corrosão:

Sobre o uso do DR − dispositivo de proteção à corrente diferencial residual−, assinale a alternativa correta.

Os Dispositivos de proteção a corrente Diferencial Residual - DR, são utilizados como medida de proteção destinados a abrir seus contatos quando a corrente diferencial residual atinge um determinado valor. Porém, esses dispositivos não podem ser utilizados em um determinado tipo de esquema de aterramento. Qual esquema não admite a utilização de DR como medida de proteção?

Um relé térmico foi instalado, a fim de proteger um motor de 20cv, 220V, corrente nominal 30A e fator de serviço 1,1. Qual das correntes abaixo deverá ser ajustada no relé?

A equipotencialização impede a diferença de potencial entre partes metálicas de uma estrutura, evitando-se choques por contatos indiretos.

Quais características devem possuir os eletrodos de aterramento em um sistema de aterramento TN-S?

Em relação aos resistores, ou impedâncias de aterramento, utilizados em subestações, assinale a alternativa correta.

Avalie as informações abaixo sobre os motivos de fuga de corrente nas instalações elétricas.

I- Emendas mal- executadas.

II- Iluminação utilizada durante o dia.

III- Cabos em bom estado de uso e conservação.

IV- Isolação, dos condutores elétricos, com perfurações ou ressecada.

Está correto o que se afirma em

Nos sistemas de aterramento, o esquema TN possui um ponto de alimentação diretamente aterrado, sendo as massas ligadas a esse ponto por condutores de proteção. Assinale a alternativa que contém a afirmação correta com relação aos esquemas TN’s possíveis.

Complete as lacunas da frase abaixo e assinale a alternativa com a sequência correta.

Ao penetrar no solo, através de eletrodos ou por uma descarga atmosférica, a __________ elétrica se dispersa em forma de arcos e pode provocar uma tensão de __________.

Um disjuntor termomagnético tripolar instalado em um quadro de distribuição de baixa tensão faz a proteção de um circuito alimentador de um aparelho de condicionamento de ar. Em determinado momento, esse disjuntor passou a desarmar aparentemente sem causa, pois a corrente de operação do aparelho foi medida e encontrava-se abaixo da corrente nominal do disjuntor. Ao se efetuar uma análise termográfica do disjuntor, foi verificada uma elevada temperatura em um dos terminais de saída do alimentador.

Com base nessas informações, o provável defeito que produz o desarme do disjuntor é:

A proteção diferencial longitudinal é recomendada para motores acima de 1 MVA.

Essa proteção atua na ocorrência de falta entre

Em circuitos de corrente alternada, não são previstas correntes de falta que não sejam senoidais, e os dispositivos DR atuam quando o valor da corrente de fuga tem valor igual ou superior à corrente de disparo nominal.

Os dispositivos DR são capazes de

De forma a garantir a vida útil de um motor elétrico em operação, são definidas classes de isolamento que determinam a:

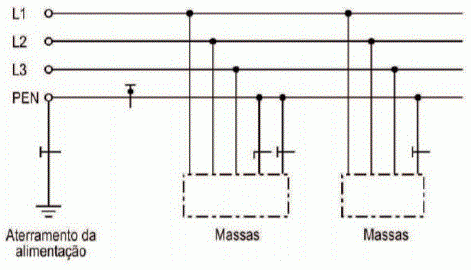

Com base no esquema de ligação de aterramento da figura a seguir, assinale a alternativa que descreve o sistema de aterramento adotado.

Os sistemas de aterramento são identificados por letras, como os sistemas TN-C e IT. A primeira letra da simbologia indica

Associe as colunas relacionando corretamente os sistemas de aterramento com a sua classificação.

SISTEMAS

(1)TN-S

(2)TN-C

(3)TN-C-S

(4)TT

(5)IT

CLASSIFICAÇÕES

( ) O ponto de alimentação da instalação é diretamente aterrado, sendo as massas ligadas a eletrodos de aterramento independentes do eletrodo da alimentação.

( ) O condutor neutro e o condutor de proteção são distintos.

( ) As funções de neutro e de proteção estão combinadas num único condutor em uma parte do sistema. ( ) As funções de neutro e de proteção estão combinadas em um único condutor ao longo de todo o sistema.

( ) O ponto de alimentação não é aterrado diretamente.

A sequência correta dessa associação é
