Questões de Concurso sobre Desenho técnico mecânico

Na figura 3A2, o símbolomostrado em relação ao furo na peça representa uma tolerância

Observe o desenho técnico a seguir de um eixo de um projeto de uma máquina:

A marcação indicada pelas linhas em diagonal e grafada por “α” informa que a superfície onde as linhas estão representadas é:

No desenho técnico, as vistas em perspectivas são utilizadas para facilitar a visualização e compreensão das peças em análise. Com relação aos principais tipos de perspectiva, analise as afirmativas a seguir.

I. A perspectiva isométrica é uma perspectiva central que se utiliza de um ou mais pontos de fuga.

II. A perspectiva trimétrica é uma perspectiva axonométrica ortogonal onde os três ângulos do triedro de referência se projetam em ângulos desiguais no quadro.

III. A perspectiva cavaleira é uma perspectiva cilíndrica oblíqua, na qual o objeto tem uma face paralela ao quadro.

Está correto o que se afirma em

Considere a planta a seguir:

Assinale a alternativa cuja planta corresponde à vista de elevação fornecida:

As cotas, em um desenho técnico mecânico, são usadas para indicar as dimensões das peças de forma precisa, para fins comerciais e, principalmente na indústria, para comunicar informações de engenharia de materiais, de produção e de manutenção, porém não se aplicam à fabricação, que deve observar outros critérios gráficos de representação dimensional.

Em toda oficina mecânica o trabalho é executado de acordo com os desenhos realizados na Oficina Técnica. Nesses desenhos se representa a peça ou peças em sua forma e dimensões. Se não se pode desenhar em seu verdadeiro tamanho, desenhar-se-á em outro tamanho, porém conservando as proporções. Diz-se que esses desenhos são feitos em? Marque a alternativa CORRETA.

Na representação de um objeto por vistas ortográficas, na projeção ortogonal no primeiro diedro, o plano de projeção se situa entre o objeto e o observador.

Considere a representação técnica abaixo.

O que indica o símbolo da figura acima?

Na peça 4A2-I, os símbolos e são tolerâncias geométricas de

Linhas contínuas, estreitas e em zigue-zague destinam-se a planos de cortes.

Em desenhos técnicos destinados à fabricação de componentes para instrumentação científica, especialmente quando se trata de peças que devem se encaixar ou interagir com outras peças, é essencial incluir

No desenho técnico mecânico, são utilizados símbolos para representar as tolerâncias geométricas de uma peça. As alternativas abaixo apresentam alguns exemplos de símbolos.

Assinale a alternativa INCORRETA.

Considere o desenho de uma ferramenta na figura abaixo cuja parte cortante é indicada pela cota D. Assinale a alternativa INCORRETA.

A projeção ortográfica consiste na indicação das medidas e tolerâncias de um objeto no desenho técnico.

Em desenho técnico, a linha traço e ponto estreito, larga nas extremidades e na mudança de direção é aplicada para representar:

Analise a figura abaixo.

A Norma ABNT - NBR 8404 fixa os simbolos e indicações complementares para a identificação do estado de superfície em desenhos técnicos. A figura acima apresenta como cada uma das indicações do estado de superfície é disposta em relação ao simbolo. A letra “b”, indicada na figura acima, representa:

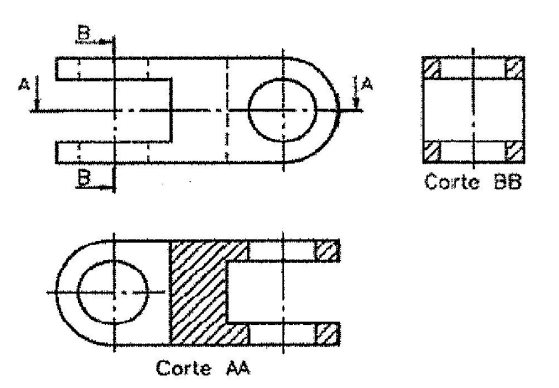

Examine a figura abaixo.

Coloque F (falso) ou V (verdadeiro) nas afirmativas abaixo, relativas à figura acima e seus cortes, e assinale, a seguir, a opção correta.

( ) As vistas superior e lateral direita estão representadas em corte.

( ) Os cortes são indicados nas vistas superior e lateral esquerda.

( ) O nome do corte originado pelo plano de corte transversal é corte BB.

( ) O nome do corte originado pelo plano de corte longitudinal horizontal é corte AA.

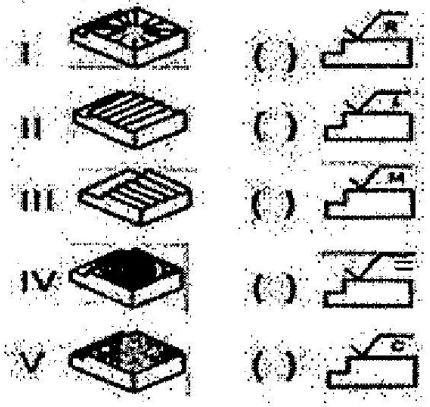

Na disciplina de desenho técnico há um recurso para especificar a orientação dos sulcos no processo de fabricação de um material. Assim, assinale a opção que associa corretamente as indicações de desenho com orientações dos sulcos.

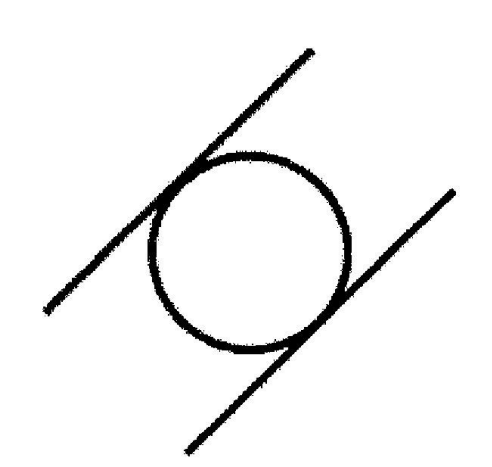

Em um desenho técnico, o que é indicado pelo símbolo abaixo?

A batimetria é a relação entre as dimensões de um objeto no desenho e suas dimensões reais.
