Questões de Concurso sobre Sistemas Mecânicos

Os afastamentos superiores e inferiores podem ser positivos ou negativos; quando a dimensão máxima ou mínima estiver acima da linha zero, o afastamento correspondente será positivo.

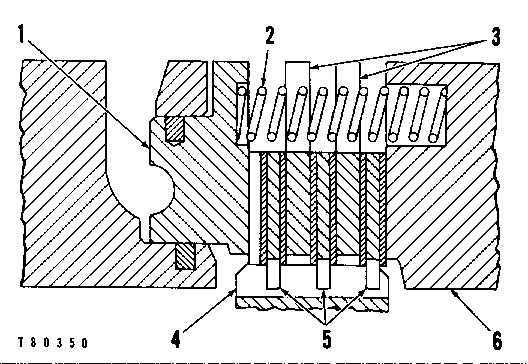

O acionamento da transmissão powershift é feito através do sistema de embreagens que é exemplificado na imagem em corte abaixo. Entre as alternativas que seguem, indique qual explica corretamente o acionamento dessa embreagem.

Imagem 3: Embreagem da transmissão de um trator de esteiras, em corte. Direitos autorais: Caterpillar Inc.

Acerca das roscas normalizadas utilizadas na construção de máquinas, assinale a opção que apresenta as roscas que são empregadas nos parafusos de fixação.

Processo no qual um canal estreito pode ser aberto em uma peça metálica, em qualquer ângulo de inclinação e com auxílio de uma ferramenta multicortante:

O sistema de ajuste está relacionado à definição da diferença máxima permitida entre as dimensões da peça e as dimensões nominais especificadas em projeto; e o sistema de tolerância, à variação máxima permitida nas dimensões da peça durante a produção.

Se, no caso de duas engrenagens cilíndricas de dentes retos acopladas perfeitamente para a transmissão de movimento em diferentes eixos, uma engrenagem com raio primitivo igual a 10 cm tiver velocidade angular de 20 rpm (rotações por minuto), então a outra engrenagem, com raio primitivo de 20 cm, terá velocidade angular de 10 rpm.

Os sistemas de lubrificação de motores podem ser classificados de acordo com a forma de distribuição do óleo pelas diferentes partes do motor, exceto

Os prefixos do Sistema Internacional de Unidades são utilizados para expressar os múltiplos e submúltiplos das unidades de medida de forma mais conveniente. Eles são adotados para simplificar as representações numéricas, especialmente em casos em que os valores são muito grandes ou muito pequenos.

Dessa forma, 1024 bits (2¹⁰ bits) pode ser escrito como

Os elementos de transmissão flexíveis são elementos de máquinas difundido na área industrial. Assim, verifique abaixo quais as opções são verdadeiras (V) ou falsas (F).

As afirmativas são, respectivamente,

Analise as afirmativas abaixo e dê valores Verdadeiro (V) ou Falso (F) aos que são processos de soldagem do aço inoxidável.

( ) Soldagem a arco gasoso com tungstênio (GTAW ou TIG).

( ) Soldagem a arco com eletrodo revestido (SMAW ou MMA).

( ) Soldagem a arco gasoso com arame contínuo (GMAW OU MIG/MAG).

( ) Soldagem a arco com eletrodo de alma fundente (FCAW OU FCW).

Assinale a alternativa que apresenta a sequência correta de cima para baixo.

Para transmitir potência de um eixo para outro, alguns dos elementos mais antigos e mais usados são as correias e as polias. Frequentemente esses elementos são utilizados como substitutos de engrenagens, mancais ou outros dispositivos relativamente rígidos de transmissão de potência, simplificando o projeto de uma máquina. As transmissões por correias e polias apresentam as seguintes características:

I. Possuem alto custo inicial.

II. Alto coeficiente de atrito.

III. Baixa resistência ao desgaste e funcionamento silencioso.

IV. São flexíveis, elásticas e adequadas para grandes distâncias entre centros.

Está CORRETO apenas o que se afirma em:

Um engenheiro deseja selecionar rolamentos para operar nas condições indicadas a seguir.

1. Carga com magnitude leve.

2. Atuação de cargas axiais e radiais, com predomínio de cargas radiais.

3. Funcionamento silencioso.

Nessas condições, a melhor opção seria o uso de rolamentos

Um mecânico precisa ajustar o torque de um parafuso usando uma chave torqueadora cuja escala está em Newton-metros (Nm). Se a especificação do torque necessário for de 50 libra-pé, qual é o valor aproximado que deve ser ajustado na chave torqueadora, em Newton-metros?

TIG é um processo de soldagem por arco elétrico mantido entre a peça a ser soldada e a extremidade de um arame nu consumível, fornecido por um alimentador contínuo.

No processo de soldagem TIG (Tungsten Inert Gas), o eletrodo é consumido durante a soldagem.

O processo de fabricação conhecido por trefilação é um processo de conformação mecânica classificado como processo de:

É útil para um engenheiro projetista ter um conhecimento básico dos processos de soldagem e de suas limitações. A tarefa do projetista é definir a soldagem de acordo com as boas práticas da engenharia, de maneira que as soldas sejam seguras contra falhas no uso desejado. Além disso, o engenheiro projetista também deve escolher a resistência do material de solda e especificar estas informações nos desenhos. A escolha do tipo de solda será, até certo ponto, ditada pela geometria desejada da soldagem.

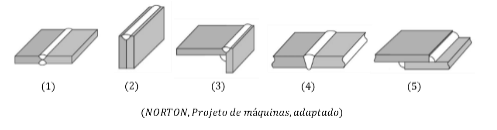

A figura abaixo mostra alguns tipos de solda:

Correlacione a imagem com os diferentes tipos de solda abaixo

( ) Solda de aresta.

( ) Solda de topo.

( ) Solda de canto.

( ) Solda de filete.

( ) Solda de chanfro JPC.

Assinale a alternativa que descreve CORRETAMENTE, de cima para baixo, os tipos de solda apresentados na figura.

Com relação aos sistemas de medição de pressão/vácuo, analise as afirmativas a seguir.

I. Pode-se utilizar manômetros que empregam diafragmas ou foles para a medição de pressão ou vácuo.

II. Os tubos de Bourdon são exemplos de medidores mecânicos de pressão ou vácuo.

III. Os sensores capacitivos podem ser utilizados para a medição de pressão ou vácuo.

Está correto o que se afirma em

No processo de soldagem por fusão, a energia é aplicada com o objetivo de provocar no material uma tensão capaz de produzir a solubilidade na fase sólida.

No dimensionamento de um componente de máquina, um fator de segurança 2 adotado contra a possibilidade de falha por fratura frágil significa que as tensões elásticas admissíveis não devem exceder metade da resistência ao escoamento do material.
