Questões de Concurso sobre Lógica Digital

Existem diversas famílias tecnológicas que implementam as portas lógicas que compõem os circuitos integrados. Na família TTL, existem algumas séries, como a 74, 74LS e 74S, que utilizam tensão de alimentação normal (Vcc) igual a

Considerando as entradas A e B em uma porta XOR, marque com (C) o resultado correto para saída X e com (I) o resultado incorreto para a saída X.

( ) A = 0; B = 0; X = 0.

( ) A = 0; B = 1; X = 1.

( ) A = 1; B = 0; X = 1.

( ) A = 1; B = 1; X = 1.

Assinale a opção com a sequência de respostas CORRETA.

Em relação à lógica digital, correlacione as colunas a seguir, de acordo com os símbolos de cada porta lógica:

Está CORRETA a seguinte sequência de respostas:

Tendo por foco a lógica digital, analise a tabela a seguir.

Utilizando os conceitos sobre Mapa de Karnaugh, a função SAIDA será representada por:

Dadas as afirmativas sobre sistemas de numeração e codificação, analise-as e assinale a alternativa CORRETA:

I- O conjunto de símbolos do sistema hexadecimal é formado pela seqüência de números S = {0, 1, 2, 3, ..., 12, 13, 14, 15};

II- Um bit é um dígito que pode ser representado pelos símbolos do sistema decimal S = {0, 1, 2, ..., 7, 8, 9};

III- Para converter um número hexadecimal para binário, deve-se simplesmente converter cada dígito hexadecimal ao seu correspondente binário. Exemplo: o número hexadecimal 92 é igual ao número binário 10010010;

IV- O "Complemento de Um" do número binário de 5 dígitos 00110 (6 na base decimal) é 11001 (25 na base decimal);

V- O "Complemento de Dois" do número binário de 5 dígitos 00110 (6 na base decimal) é 11010 (-6 na base decimal).

Analise a figura abaixo:

Qual das seguintes expressões booleanas é equivalente ao circuito lógico da figura?

(Obs.: As portas lógicas foram representadas utilizando a notação padrão definida pelo IEEE.)

Considere p = FALSE e q = TRUE. Os resultados booleanos de p AND q, p OR q e NOT p serão, respectivamente,

Expressões lógicas são aquelas cujo resultado da avaliação é um valor lógico (verdadeiro ou falso). Considere as expressões abaixo.

I. (6 < 8) ou (3 > 7)

II. não (2 < 3)

III. (5 >= 6 ou 6 < 7 ou não (a + 5 − 6 = 8) {onde a = 5}

IV. (34 > 9 e 5 + u = 34) ou (5 = 15 / 3 e 8 > 12) = ((u = 29) e 8 > 12) {onde u = 29}

V. 2 > 3 e qv {onde qv representa qualquer valor}

VI. 2 < 3 ou qv {onde qv representa qualquer valor}

Os resultados verdadeiros correspondem às avaliações das expressões lógicas em

A expressão Booleana, a seguir, quando simplificada resulta em:

$S=A(\overline{B}+C)+\overline{AC}+B$

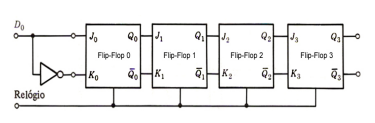

O diagrama da figura a seguir representa:

Analise as seguintes afirmações sobre sistema de numeração, aritmética binária e ponto flutuante.

I. A soma dos números binários positivos 1101 e 1100 é igual a 10001.

II. Na representação de números reais (ponto flutuante), a mantissa é a parte do número representado na forma normalizada (os algarismos significativos). Portanto, no número 0.4628x10-3, a mantissa seria o número 4628.

III. Na representação de números reais (ponto flutuante), ocorre underflow, quando o valor absoluto do dado a ser representado é tão pequeno que fica menor que o menor valor absoluto representável. Nesse caso, o expoente é negativo, embora não seja capaz de representar os números muito próximos de zero, e ocorre uma descontinuidade com alguns números próximos a zero, não sendo representados.

Assinale a alternativa que contém a(s) afirmação(ões) CORRETA(S).

Analise as seguintes afirmações sobre sistema de numeração e aritmética de complementos.

I. A representação do número -18 (dezoito negativo) na notação binária complemento a 2 é dada por 11101110.

II. A representação do número -18 (dezoito negativo) na notação binária complemento a 1 é dada por 11101101.

III. A representação do número +18 (dezoito positivo) na notação binária complemento a 2 é dada por 00010010.

Assinale a alternativa que indica a(s) afirmação(ões) CORRETA(S).

Analise as seguintes afirmações sobre representação de informação.

I. O número decimal 14 possui a seguinte representação em binário, octal e hexadecimal:

II. Uma palavra de 8 bits é capaz de representar, até, 512 símbolos.

III. A tabela ASCII padrão pode representar, até, 256 símbolos, enquanto que a tabela ASCII estendida utiliza um bit a mais, para representar outros 256 símbolos.

Assinale a alternativa que contém a(s) afirmação(ões) CORRETA(S).

Considere as afirmativas abaixo quanto à álgebra booleana:

Está (ão) correta (s)

Observe o seguinte circuito.
