Questões de Concurso sobre Lógica Digital

Sobre o papel funcional da Unidade Lógica e Aritmética (ULA) e suas relações com os demais componentes do processador, analise as assertivas a seguir:

I. A ULA é responsável por controlar a sequência de execução das instruções, determinando quando buscar a próxima instrução na memória.

II. A unidade de controle oferece sinais que controlam a operação da ULA e o fluxo de dados de entrada e saída da ULA.

III. Os registradores são locais de armazenamento temporário dentro do processador, distintos da ULA.

IV. A flag de overflow é gerada pela unidade de controle com base no código de operação da instrução, antes que a ULA execute o cálculo correspondente.

Quais estão corretas?

Um projetista precisa implementar um circuito combinacional que converta um código BCD (Binary Coded Decimal) de 4 bits em um código de 7 segmentos para display. Para otimizar o circuito, ele decide usar o mapa de Karnaugh para cada segmento.

A principal vantagem dessa técnica em relação à implementação direta pela tabela verdade é que

Considere as portas lógicas a seguir, cada uma com suas entradas e saídas conforme indicado em cada alternativa.

Avalie, em cada caso, se o valor da saída C está corretamente associado à porta lógica e aos valores apresentados para as entradas A e B:

Um circuito sequencial síncrono é projetado utilizando Flip-Flops tipo J-K.

Se as entradas J e K forem ambas mantidas em nível lógico ‘1’ (High), na próxima borda de clock, a saída Q

Um engenheiro precisa projetar um circuito combinacional com 4 variáveis de entrada (A, B, C, D) que implementa a seguinte função booleana, onde os termos são mintermos:

F(A,B,C,D) = Σm(0, 2, 5, 7, 8, 10, 13, 15) Além disso, as combinações correspondentes aos mintermos 1, 3, 9 e 11 são condições "don't care" (podem ser 0 ou 1).

Após a minimização pelo mapa de Karnaugh, utilizando as condições "don't care" para obter a expressão mais simplificada possível, a expressão booleana mínima em soma de produtos (SOP) é dada por

Nas aplicações de lógica digital, o dispositivo na forma de circuito que possui entradas de controle que selecionam uma única saída para várias entradas de dados é chamado de

Circuito lógico digital que tem 2ⁿ entradas de dados e n entradas de controle no qual essas entradas selecionam, dependendo da combinação, uma das entradas de dados, que é direcionada até a saída deste circuito. O trecho apresentado define o:

Qual a única combinação de A, B e C que gera resultado verdadeiro ("1") para a expressão lógica a seguir?

Considere "0" como falso e "1" como verdadeiro.

Considere o circuito a seguir, com entradas A, B, C e D, e saída Z, composto por 3 portas lógicas do tipo XOR:

Assinale a alternativa que apresenta, respectivamente, valores para as entradas A, B, C e D que resultem na saída Z=0.

Sobre os operadores lógicos é correto afirmar:

I - E (AND) Se ambas as expressões forem verdadeiras, o resultado será́ verdadeiro.

II - OU (OR) Se uma das expressões (ou ambas) for verdadeira, então o resultado será́ verdadeiro.

III - Não (NOT) a negação de uma expressão lógica. Se ela for verdadeira, a torna falsa. E vice-versa.

IV - OU (OR) Se ambas as expressões forem verdadeiras, o resultado será falso.

No contexto da organização de computadores, as duas representações correspondem às seguintes portas lógicas:

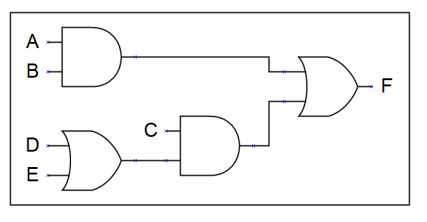

Com base no circuito de portas lógicas ilustrado na figura a seguir, considerando que as entradas são A, B, C, D e E, e a saída final é F, identifique qual alternativa descreve CORRETAMENTE a função booleana equivalente ao circuito:

Considere as variáveis A, B e C contendo os seguintes números com as suas respectivas bases.

A = 16₁₆

B = 10₁₀

C = 10₂

O cálculo da soma de A + B + C é:

A álgebra booleana é utilizada para descrever os circuitos que podem ser construídos combinando portas, em que variáveis e funções podem assumir somente os valores 0 e 1. Nesse sentido, analise a tabela verdade abaixo, em que A e B são as entradas e X é o resultado:

Qual porta básica está representada na tabela verdade acima?

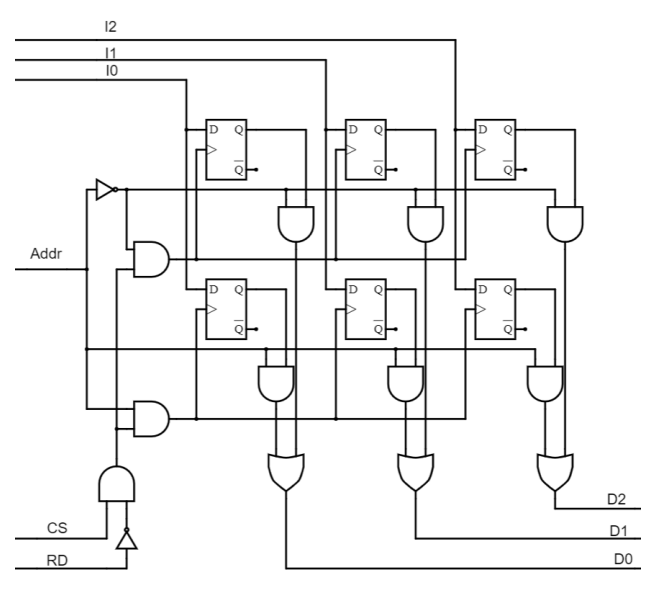

A figura abaixo ilustra os circuitos lógicos no desenvolvimento de uma memória RAM estática, em um arranjo simplificado de 2 x 3, isto é, 2 endereços de 3 bits. As entradas para o armazenamento dos 3 bits são representadas como I2, I1, I0. Também é possível visualizar uma entrada Addr para o endereçamento e duas entradas de controle CS (Chip Select) e RD (ReaD). As saídas da memória (lidas de algum endereço) são representadas por D2, D1 e D0. Outras possíveis entradas e saídas não foram representadas, pois não influenciam na análise da questão. Com base nesta memória, analise os diagramas de tempo dos sinais de entrada e determine as saídas D2, D1 e D0. Assinale a alternativa que corresponde aos valores das saídas no tempo T2, na ordem do bit mais significativo para o menos significativo, isto é: D2, D1, D0

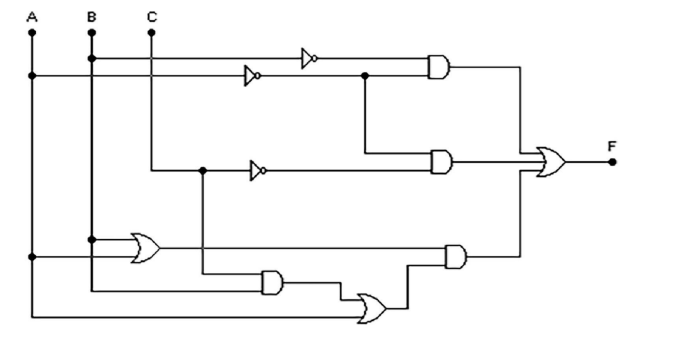

Considere o diagrama de circuito lógico disponibilizado em Nogueira (2011, p.40) e apresentado a seguir.

(NOGUEIRA, Jurandy Santos. Eletrônica digital básica. Salvador: EDUFBA, 2011. Disponível em https:// repositorio.ufba.br/bitstream/ri/13988/1/ Eletronica.pdf. Acesso em: 18 jul. 2024.)

E possível afirmar que:

Considere os seguintes números e suas respectivas bases.

A = 16₁₆

B = 10₁₀

O resultado da soma de A + B é:

Analise a imagem e responda.

Pode-se afirmar que a imagem corresponde a uma porta lógica, qual?

Analise as assertivas abaixo sobre circuitos combinacionais:

I. A diferença entre o full adder e o half adder é que o half adder não produz o sinal de carry de saída, enquanto o full adder produz.

II. O flip-flop é um tipo de circuito combinacional, já que pode ser implementado usando apenas portas lógicas NAND.

III. O somador ripple carry adder faz a soma em paralelo, usando um circuito para prever o carry do estágio anterior.

Quais estão INCORRETAS?

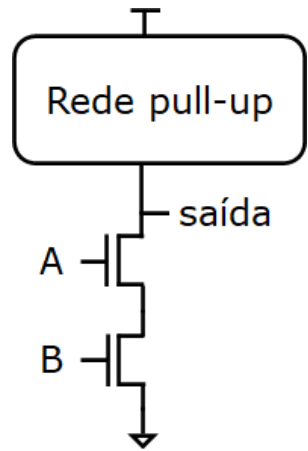

Considere o esquemático abaixo, representando um circuito implementado com lógica complementar CMOS. Os dois transistores nMOS explícitos representam a rede pull-down. Supondo que a rede pull-up está implementada corretamente, qual a função lógica implementada por este circuito?
