Questões de Concurso sobre Hidráulica e Hidrologia

Na determinação do balanço de água no solo, é possível definir a variação de volume de água no solo pela seguinte equação:

∆𝑽 = 𝑷 − 𝑸 − 𝑮 − 𝑬𝑻

Sabendo que ΔV é a variação de volume de água armazenada no solo, P é a precipitação, Q é o escoamento superficial e G é a percolação, a que se refere a variável ET?

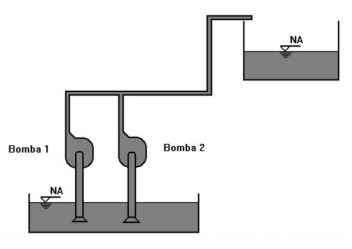

Duas bombas, 1 e 2, possuem, respectivamente, vazão de 20 L/s e 30 L/s. O rendimento da bomba 1, em condição operacional, é de 50%, enquanto a bomba 2 tem rendimento de 60%. Essas bombas são associadas como indicado na figura.

Nessa condição, o rendimento do conjunto é de, aproximadamente:

Dentro do sistema de abastecimento e da instalação predial, a água exerce uma força sobre as paredes das tubulações. A essa força dá-se o nome de ___________, que, no Sistema Internacional de Unidades, é medida em _________ através do instrumento de medição ____________.

Assinale a alternativa que preenche, correta e respectivamente, as lacunas do trecho acima.

Durante uma inspeção técnica em uma barragem de terra, foi identificado um aumento significativo no fluxo de água por meio do talude de jusante. Esse fenômeno sugere a possibilidade de um dos mecanismos de ruptura.

Nessa situação, o mecanismo mais provável é denominado ruptura por

Com base nos elementos constituintes do sistema de drenagem urbana e rodoviária, analise as afirmativas a seguir:

I.As galerias são dispositivos subterrâneos destinados à condução dos deflúvios da plataforma rodoviária até os coletores urbanos, permitindo a livre circulação de veículos.

II.As bocas-de-lobo têm a função de permitir modificações de alinhamento, declividade e quedas nas redes subterrâneas de drenagem urbana.

III.Os poços de visita são dispositivos de captação superficial localizados junto aos meios-fios urbanos, capeados com grelhas para segurança do tráfego.

É correto o que se afirma em:

A análise do escoamento em condutos forçados e com superfície livre (canais) é fundamental para dimensionar adequadamente tubulações, canais e estruturas hidráulicas, considerando fenômenos como perdas de carga, regimes de fluxo e ocorrência de ressalto hidráulico. Sobre o escoamento de fluidos, analise as afirmativas a seguir.

I. A equação de Darcy-Weisbach é universalmente aplicável para o cálculo das perdas de carga por atrito em condutos forçados, sendo o fator de atrito (f) dependente do número de Reynolds e da rugosidade relativa da tubulação, conforme visualizado no diagrama de Moody.

II. O escoamento permanente e uniforme em canais abertos é caracterizado pela manutenção da profundidade normal, da velocidade média e da declividade do fundo constantes ao longo do trecho, implicando que a energia específica do escoamento também se mantém inalterada, independentemente das perdas por atrito.

III. A altura piezométrica em um ponto de um conduto forçado é a soma da cota geométrica e da carga de pressão, e sua variação ao longo do conduto é diretamente proporcional à perda de carga localizada nesse trecho, desconsiderando-se a contribuição da carga de velocidade.

Está correto o que se afirma em

Sobre a precipitação ciclônica, é correto afirmar que ela

Em um sistema hidráulico, a pressão que a água exerce quando está totalmente em repouso, devido apenas à altura da coluna de líquido, é chamada de:

Uma comporta retangular vertical de 3 m de largura e 4 m de altura está instalada em uma barragem para conter água. A parte superior da comporta está localizada dois metros abaixo da superfície livre do fluido. Considerando a densidade da água como 1000 kg/m³ e a aceleração da gravidade como 9,81 m/s², determine a força hidrostática atuante sobre a comporta e assinale a alternativa correta.

Na caracterização do hidrograma e do comportamento de uma bacia hidrográfica, o tempo transcorrido entre o início da precipitação e tempo em que a precipitação ocorrida já escoou através da seção principal, ou que o rio volta às condições anteriores da ocorrência da precipitação, é denominado tempo de

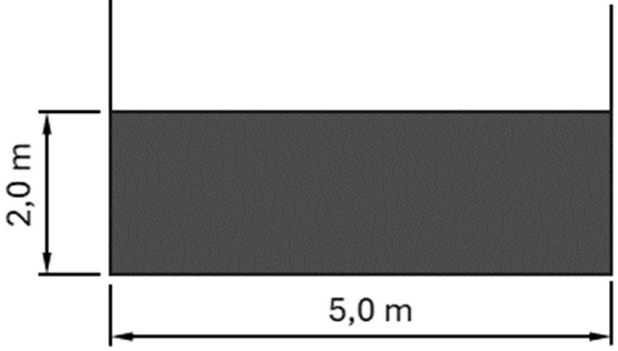

A água escoa em um canal com seção retangular, como mostrado na figura a seguir.

Sabendo que a declividade desse canal vale 0,001 m/m e considerando a fórmula de Chézy com coeficiente de 45 m^1/2/s, a velocidade de escoamento da água no canal é de

A vala de infiltração é uma técnica de disposição final do esgoto pré-tratado na subsuperfície do solo sob condição essencialmente aeróbia. As características do solo onde a vala de infiltração será instalada são determinantes para o sucesso da técnica. Assinale a alternativa que apresenta um solo com maior capacidade de construção de vala de infiltração.

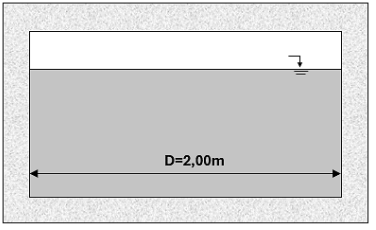

A figura a seguir mostra um bueiro celular utilizado para drenagem de uma rodovia.

O bueiro foi dimensionado para escoar uma chuva de projeto com intensidade 50mm/h, caindo sobre uma área de 1,6 km², cujo coeficiente de escoamento é de 0,20. Verificou-se que, quando o canal está escoando essa chuva de projeto, a velocidade média do escoamento é de 1,5 m/s.

Nesta situação, o raio hidráulico desse bueiro vale, aproximadamente:

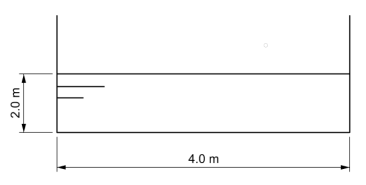

A figura a seguir apresenta um canal escoando água. As paredes têm rugosidade de 0,010 e sua declividade é de 0,0004 m/m.

Considerando a fórmula de Chézy com coeficiente de Manning, a vazão nesse canal é de

A curva que representa a vazão registrada em uma seção de um curso d’água devida a uma precipitação ocorrida na bacia hidrográfica correspondente é denominada

A curva de permanência de uma bacia hidrográfica pode ser elaborada com base em valores de vazões que compõem um histórico de medidas diárias, semanais ou mensais, sendo essas vazões ordenadas conforme sua grandeza, e não de forma cronológica.

As grandezas que caracterizam o escoamento superficial em uma bacia hidrográfica são fundamentais para o planejamento, logo, o coeficiente de escoamento superficial pode ser descrito como:

Suponha-se que uma bomba deva recalcar água a uma altura manométrica de 20 m, fornecendo vazão de 10 L/s. Nesse caso, admitindo-se o peso específico da água como 10 kN/m³ e rendimento de 80%, é correto afirmar que a potência necessária no eixo da bomba é de, aproximadamente, 2,5 kW.

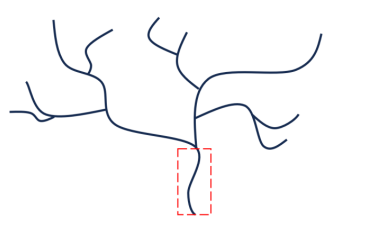

No processo de avaliação, em campo, do local para realizar a captação de água bruta para a adução para uma ETA, constatou-se ser necessário elaborar um relatório com informações do local de adução. Considerando a figura a seguir com a ramificação dos cursos d’água, a ordem do curso d’água da seção demarcada é

São consequências da perda de carga nos sistemas hidráulicos, EXCETO:
