Questões de Concurso sobre Hidráulica e Hidrologia

Em sistemas hidráulicos, as perdas localizadas ocorrem devido a mudanças bruscas na geometria do escoamento, como curvas, válvulas e variações na seção do fluxo. Essas perdas são quantificadas pelo coeficiente K, determinado experimentalmente. Segundo a tabela abaixo, que fornece valores estimados de K para algumas peças típicas de tubulações, a alternativa que apresenta as peças, em ordem crescente de perda de carga, é:

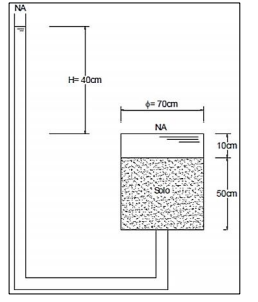

A imagem a seguir ilustra a execução de um ensaio de permeâmetro de carga constante em uma amostra de solo arenoso:

Qual é o coeficiente de permeabilidade do solo, sabendo que durante o ensaio foi medida uma vazão de 6 cm³/s?

Assinale a alternativa correta.

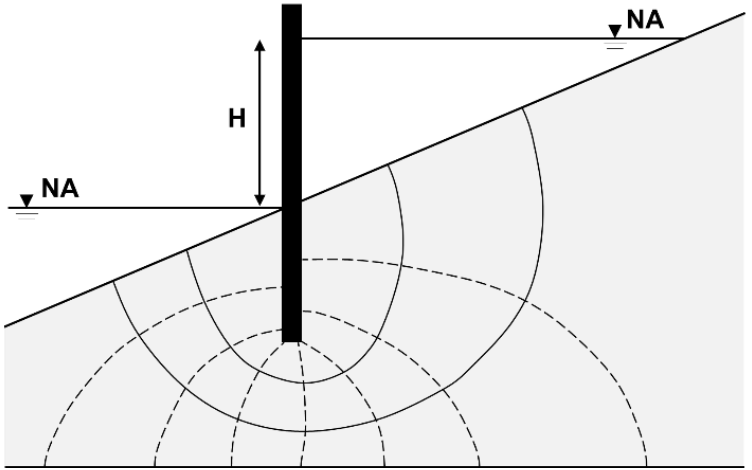

Em certo local foi implantada uma linha de estacas-prancha ao longo de grande comprimento, de modo que o nível d’água (NA) nos dois lados da linha de estacas ficou com um desnível (H) de 4 metros. A figura abaixo mostra uma seção transversal dessa situação, na qual se encontra traçada a rede de fluxo estabelecida no solo de fundação.

Considerando que o nível d’água em ambos os lados é mantido constante e que a condutividade hidráulica do solo é de 3,33 x 10^-6 m/s, a vazão que percola por baixo cortina, por metro de comprimento, é de:

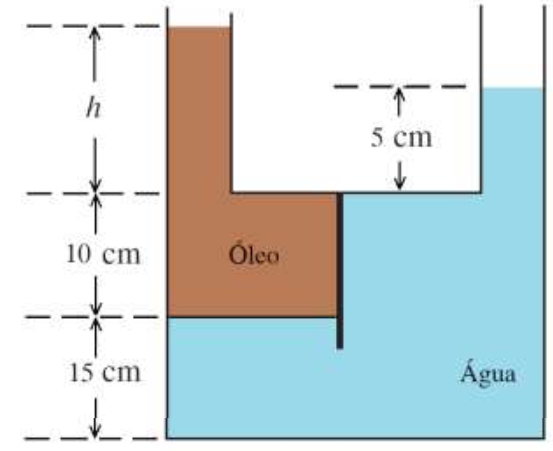

Um tanque contém água e óleo imiscíveis a 20⁰ C. A massa específica do óleo é de 898 kg/m³ e a da água é de 998 kg/m³.

O valor de h é:

O reservatório tem a função de armazenar água para atender às demandas de emergência, manter a pressão constante na rede e lidar com as variações de consumo causadas pelos hábitos da comunidade, clima e qualidade da água. Determine o item a seguir que indica o tempo máximo previsto para se considerar no abastecimento do reservatório que deve ser suficiente para o abastecimento destinado ao consumo diário de água para o caso de residências unifamiliares.

Num condomínio vertical, onde existem reservatórios de água na parte superior do prédio, é necessário verter água de uma cisterna subterrânea até o local das caixas de água.

Esse processo de transportar água de ‘baixo para cima” é denominado de sistema de

A nomenclatura para identificação de Hidrovias Interiores segue o padrão de cinco caracteres, sendo os dois primeiros a sigla HN, de Hidrovia Nacional, o terceiro é um dígito correspondente ao código da região hidrográfica, e os dois últimos, a numeração da hidrovia dentro da região ou conjunto de regiões.

Essa última numeração será 00 para a via que nomeia a região hidrográfica e, a partir daí, em linhas gerais, a regra manda enumerar os afluentes

A percolação de água em solos estratificados, ou seja, que possuem diversas camadas com distintos valores de coeficiente de permeabilidade (k), pode ser tratada como se fosse em uma única camada de solo, porém com um valor de coeficiente de permeabilidade equivalente (k_eq).

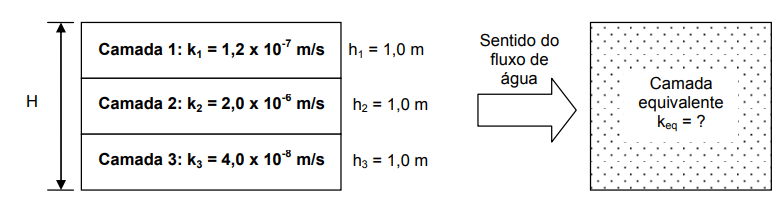

Observe a figura a seguir.

Sabendo que, no caso de fluxo de água paralelo às estratificações (figura acima), a equação para o cálculo do valor de k_eq é a apresentada abaixo, é CORRETO afirmar que, para o caso ilustrado, o valor de k_eq será igual a:

$k_{eq}=\frac{{\sum }_{i=1}^n\left(k_i.h_i\right)}{H}$

O escoamento de fluidos em tubulações ocorre por conta da diferença de energia entre dois pontos. Quais os tipos de energia mecânica que associamos a um fluido?

As bombas são máquinas que estão sujeitas ao fenômeno de cavitação, que pode induzir não só o mau funcionamento dessas máquinas como a própria falha desses componentes. Sobre esse fenômeno em bombas, analise as afirmativas a seguir.

I. O aumento da altura manométrica da bomba minimiza o fenômeno

II. A diminuição do comprimento da linha de sucção auxilia na prevenção do fenômeno.

III. O aumento da temperatura do fluido pode levar à cavitação de bombas.

Está correto o que se afirma em

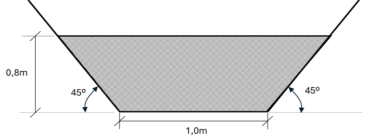

A figura a seguir ilustra a seção molhada de um conduto livre.

Sabendo-se que a velocidade média do escoamento ao longo da seção é de 40cm/s, a vazão desse canal, em m3/s, é de aproximadamente

Na hidrologia, o termo "bacia hidrográfica" refere-se à(ao)

Relacione os tipos de precipitação a seguir com as respectivas definições.

1 Orográfica.

2 Convectiva.

3 Frontal.

( ) Ocorre ao longo da linha de descontinuidade, separando duas massas de ar de características diferentes.

( ) Provocadas pela ascensão de ar devido às diferenças de temperatura na camada vizinha da atmosfera.

( ) Ocorrem quando o ar é forçado a transpor barreiras de montanhas.

Assinale a opção que indica a relação correta na ordem apresentada.

Em fluviometria, as séries históricas de vazão são geradas a partir de medidas diretas de níveis de água e do emprego de uma curva chave calibrada para seção de medição. Essa curva é expressa através de uma equação, que relaciona a vazão com o nível d´água H, do tipo Q = x . H^y, na qual x e y são constantes. Em um ensaio de calibração de curva chave, foram medidos os pares de vazão Q em (m³/s) e nível d´água H (em m) da tabela:

Considerando esses dados, os coeficientes da curva chave são:

Em trechos de canalizações que transportem água sob pressão, recomenda-se a colocação de válvulas destinadas a permitir o esgotamento das tubulações.

Em uma região com vários rios, a avaliação do potencial hidráulico para aproveitamento hidrelétrico deve considerar alguns fatores que impactam diretamente a capacidade de geração de energia e a viabilidade do projeto. Assinale a opção em que esses fatores são corretamente apresentados.

A figura a seguir mostra um hidrograma dos escoamentos superficial e subterrâneo associados a uma precipitação; nele, o eixo horizontal indica o tempo, em minutos, e o eixo vertical, a vazão, em m³/s.

A proporção entre o volume total de chuva e o volume escoado superficialmente é de, aproximadamente,

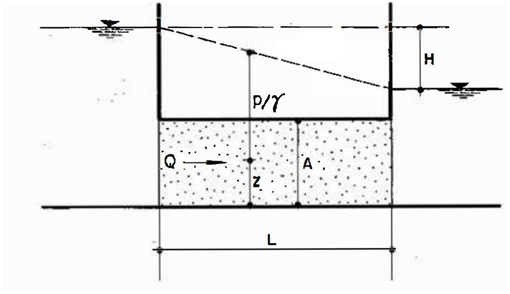

A figura a seguir ilustra o escoamento de água em um tubo com meio poroso, montado em laboratório

Fonte: adaptado de PINTO, N.L.S., HOLTZ, A.C.T., MARTINS, J.A., GOMIDE, F.L.S., “Hidrologia básica”, Ed. Blutcher, pág. 73

A seção transversal do tubo mede 8dm² , a diferença de altura 𝐻 vale 30cm e o comprimento do tubo é de 50cm. Sabendo-se que, ao longo de cinco dias, o escoamento total foi 480 litros, o coeficiente de permeabilidade do solo, em m/dia, vale

Um canal de seção retangular possui 1,0m de largura e escoa água a uma vazão de 8m³/s. Nesse canal, forma-se um ressalto hidráulico com profundidade a montante de 1,4m.

Desse modo, a altura desse ressalto é, aproximadamente, de

[Aproximações $\sqrt{2}=1,4$ $\sqrt{3}=1,7$ $\sqrt{5}=2,2$]

Aceleração da gravidade = 10 m/s²]
