Questões de Concurso sobre Hidráulica e Hidrologia

As bombas são máquinas que estão sujeitas ao fenômeno de cavitação, que pode induzir não só o mau funcionamento dessas máquinas como a própria falha desses componentes. Sobre esse fenômeno em bombas, analise as afirmativas a seguir.

I. O aumento da altura manométrica da bomba minimiza o fenômeno

II. A diminuição do comprimento da linha de sucção auxilia na prevenção do fenômeno.

III. O aumento da temperatura do fluido pode levar à cavitação de bombas.

Está correto o que se afirma em

A figura a seguir ilustra a seção molhada de um conduto livre.

Sabendo-se que a velocidade média do escoamento ao longo da seção é de 40cm/s, a vazão desse canal, em m3/s, é de aproximadamente

Na hidrologia, o termo "bacia hidrográfica" refere-se à(ao)

Relacione os tipos de precipitação a seguir com as respectivas definições.

1 Orográfica.

2 Convectiva.

3 Frontal.

( ) Ocorre ao longo da linha de descontinuidade, separando duas massas de ar de características diferentes.

( ) Provocadas pela ascensão de ar devido às diferenças de temperatura na camada vizinha da atmosfera.

( ) Ocorrem quando o ar é forçado a transpor barreiras de montanhas.

Assinale a opção que indica a relação correta na ordem apresentada.

Um engenheiro observa que, em um canal de seção retangular e largura de 1,0m, forma-se um ressalto hidráulico com altura de 0,20m.

Sabendo que a profundidade do canal a montante do ressalto é de 0,8m, e admitindo a aceleração da gravidade igual a 10m/s², a vazão nesse canal é de, aproximadamente,

Dados auxiliares:

√2 = 1,4 √3 = 1,7 √5 = 2,2

Na modelagem hidrodinâmica de escoamentos, a teoria da semelhança permite que ensaios em modelos físicos possam ser aplicados em escalas reais. Nesses processos são utilizados adimensionais que possibilitam ainda o entendimento de qual variável está dominando o escoamento.

O adimensional que aparece em equações que descrevem fluxos em que efeitos de superfícies livres são relevantes e que expressa a razão entre as forças de inércia e as forças gravitacionais é o número de:

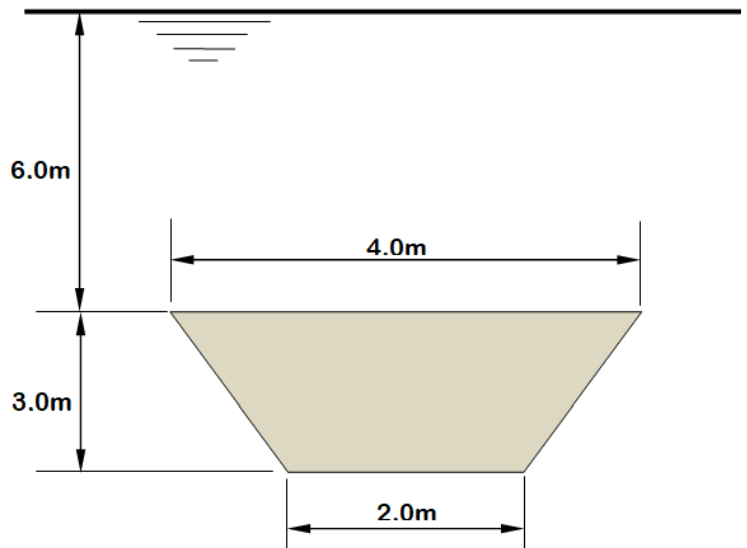

Uma comporta vertical trapezoidal com extremidade superior localizada a 6m abaixo da superfície livre da água é mostrada na Figura abaixo. Determine a força de pressão atuante na comporta. Dado: peso específico da água igual a 9790 N/m³

No início da tubulação de recalque, é recomendável o uso de válvulas de parada para vedar e proteger a bomba contra o retorno brusco da água durante a interrupção do seu funcionamento.

O escoamento em condutos forçados e com superfície livre é um dos principais aspectos da hidráulica aplicada à engenharia civil. Entender a dinâmica dos fluidos nesses sistemas é crucial para o dimensionamento adequado de condutos, evitando perdas de energia e garantindo a eficiência do transporte de água em diferentes aplicações. Em relação ao escoamento em condutos forçados, assinale a alternativa correta.

A cavitação é um fenômeno hidráulico que sempre deve ser verificado na definição de um sistema de bombeamento. Esse fenômeno passa pela formação de bolhas ou bolsas de vapor na massa líquida (vaporização), devido a reduções locais na pressão e aglutinação no entorno de pontos de nucleação, seguida da implosão ou colapso dessas bolhas de vapor, em pontos a jusante onde a pressão volta a se elevar. Quando a implosão ocorre adjacente a superfícies sólidas como as pás dos rotores das bombas, sérios danos são causados ao material.

Um sistema de bombeamento será instalado em um local em que a temperatura da água de projeto é de 30° C e a altitude é de 300 m. Nesse sistema a altura geométrica de sucção é de 6 m e as perdas de carga na sucção são de 0,8 m. A tabela mostra cargas de pressão atmosférica e de pressão de vapor da água, respectivamente para diferentes valores de altitude e temperatura:

Com base nesses dados, o NPSHr (Net Positive Suction Head Required) máximo apresentado, requerido pela bomba, para evitar a cavitação é de (considere uma folga máxima de 0,2 m):

A precipitação é uma variável fundamental para se avaliar o balanço hídrico em uma bacia hidrográfica. O balanço hídrico em períodos longos pode ser avaliado por meio da unidade mm/ano. É CORRETO afirmar que uma lâmina de 50mm de chuva corresponde a:

O método Racional é uma maneira simples de determinar indiretamente a vazão de projeto em uma bacia hidrográfica a partir da precipitação de projeto ocorrida nessa bacia. A precipitação de projeto que ocorreu uniformemente em uma bacia hidrográfica foi de 30 mm/h. A tabela apresenta os diferentes usos do solo que ocorrem na bacia, com suas respectivas áreas e coeficientes de escoamento (runoff):

A vazão de projeto pelo método Racional é de:

Em perfis em declive de suave M, a declividade de fundo é menor do que a declividade crítica, o que coloca a profundidade normal sobre a profundidade crítica:

Considerando a imagem anterior, assinale a afirmativa correta.

Duas bombas centrífugas iguais têm capacidade de operar com vazão de 40L/s, altura manométrica de 20m a uma velocidade de 1500rpm. Inicialmente, essas bombas foram instaladas em paralelo, mas logo tiveram sua velocidade reduzida para 750rpm.

Nesse novo cenário, a vazão e altura manométrica do conjunto valem, respectivamente,

Um reservatório de água potável está equipado com uma tubulação de saída de 50 milímetros (mm) de diâmetro. A água é descarregada através da tubulação com uma vazão de 10 litros por segundo (l/s). Diante dos dados apresentados, assinale a alternativa que indica, aproximadamente, a velocidade da água nessa tubulação de saída, em metros por segundo.

Leia o trecho a seguir:

É o tipo de registro mais usado nas instalações hidráulicas. É empregado desde a entrada geral do imóvel, no barrilete, nas colunas gerais de suprimento aos ramais, e nos ramais de distribuição.

As características apresentadas correspondem ao:

A Hidráulica é uma importante área da Engenharia. Importante também é saber as diferenças de comportamento do escoamento em relação ao conduto em que o fluído escoa. Os condutos podem ser: livre ou forçado. Condutos forçados, são aqueles em que o escoamento ocorre sob pressão diferente da pressão atmosférica, são sempre fechados e com seção completamente cheia.

Sobre Condutos Forçados, assinale a alternativa FALSA.

Em qualquer ponto da rede predial de distribuição, a pressão ________ da água não pode ser inferior a ____________, excetuados os trechos verticais de tomada d’água nas saídas de reservatórios elevados para os respectivos barriletes em sistemas indiretos, em que a pressão mínima em cada ponto é dada pelo correspondente desnível geométrico ao nível d’água de cota mais baixa no reservatório, descontada a perda de carga até o ponto considerado.

Assinale a alternativa que preenche, correta e respectivamente, as lacunas do trecho acima.

Na decisão sobre a velocidade em função da qual serão efetuados os cálculos de largura de um canal, é aconselhável verificar se ela é compatível com a profundidade disponível; a verificação pode ser realizada por meio do cálculo da resistência hidrodinâmica ao movimento de um navio em águas rasas.

Na distribuição de água, uma rede do tipo anel (malhada) pode apresentar maior eficiência que o de uma rede do tipo espinha de peixe.
