Questões de Concurso sobre Hidráulica e Hidrologia

Assinale a alternativa que NÃO representa uma das etapas do ciclo hidrológico.

No estudo e desenvolvimento de máquinas hidráulicas, utilizase a teoria da semelhança para prever o desempenho de um protótipo a partir de ensaios em modelos. Parte-se da suposição de que máquinas geometricamente semelhantes trabalham em condições de semelhança desde que tenham o mesmo rendimento. Adotando como variável geométrica o diâmetro do rotor, com a velocidade de rotação expressa em rpm, são obtidos os seguintes adimensionais:

${\pi }_1=\frac{g.H}{n^2\cdot D^2}$ ${\pi }_2=\frac{Q}{n\cdot D^3}$

${\pi }_3=\frac{Pot}{\rho \cdot n^3\cdot D^5}$ ${\pi }_4=\eta$

Um modelo ensaiado na rotação n₁ de 1750 rpm possui diâmetro do rotor D₁ igual a 169 mm e trabalha no ponto X recalcando uma vazão Q de 12 m³/h, elevando uma altura H de 11 m.

Se um protótipo, geometricamente semelhante ao modelo, está trabalhando com a mesma rotação n₂ de 1750 rpm, com um rotor de diâmetro D₂ igual a 178 mm, o ponto de funcionamento homólogo de X é:

A técnica de dragagem consiste na limpeza, desassoreamento e desobstrução de canais de navegação, podendo alargá-los ou aprofundá-los, dependendo dos objetivos do projeto.

Sobre os equipamentos de dragagem, analise as afirmativas a seguir.

I. A Draga Autotransportadora trabalha por sucção e arrasto.

II. A Draga Backhoe consiste em uma retroescavadeira sobre um pontão.

III. A Draga Clam Shell é recomendada, principalmente, para dragagem de solos com elevado índice de SPT.

Está correto o que se afirma em

Miguel está dimensionando uma rede coletora de 0,4 metros de raio hidráulico. Assinale a alternativa que contém a velocidade crítica para essa tubulação:

Um engenheiro dispõe de duas bombas hidráulicas iguais com capacidade nominal de 50L/s e altura manométrica de 45m. Considerando esses dados, analise as afirmativas a seguir.

I. Se as bombas operarem em série, o conjunto poderá recalcar os mesmos 50L/s contra uma altura manométrica de 90m.

II. Se as bombas operarem em paralelo, a conjunto poderá recalcar 100L/s contra uma altura manométrica de 45m.

III. Considerando uma bomba isolada, se sua velocidade de operação nominal for reduzida à metade, a altura manométrica passará para 22,5m.

Está correto o que se afirma em

Qual das seguintes equações é usada para calcular a perda de carga devido ao atrito em uma tubulação?

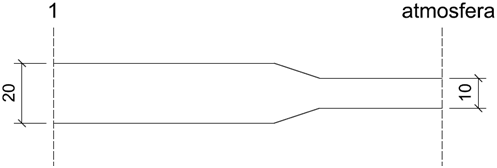

Uma tubulação horizontal de seção transversal circular com diâmetro 20mm transporta água em escoamento forçado a uma vazão de 3L/s. Essa tubulação sofre uma redução de diâmetro para 10mm e, percorrendo uma pequena distância, a água jorra para a atmosfera, conforme indicado na figura a seguir.

Desprezando as perdas de carga ao longo da tubulação e assumindo π = 3, aceleração da gravidade igual a 10m/s² e peso específico da água de 1000kgf/m³ , a pressão da água na seção 1 é de

Uma das propriedades físicas de um solo é o grau de saturação. Em uma amostra, essa propriedade pode ser medida como a razão entre o volume ocupado pela água e

A vazão ou hidrograma de dimensionamento de projetos hidráulicos, como, por exemplo, de um sistema extravasor, correspondendo a valores significativos de vazão de pico, ou volume de dada duração, e associados a um período de retorno, para os quais se estabelece o risco e a segurança das estruturas ou sistemas hidráulicos se chama:

Para o controle da qualidade da água, faz-se saber alguns conceitos importantes. Desse modo, assinalar a alternativa que representa CORRETAMENTE a denominação dada à resistência ao escoamento da água, a qual é inversamente proporcional à temperatura:

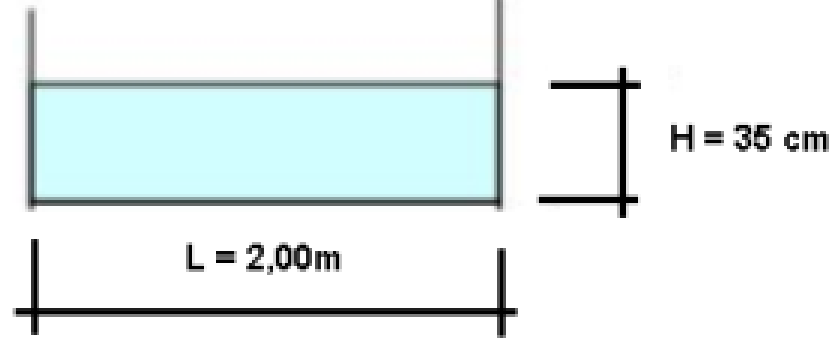

Vertedoras são estruturas hidráulicas utilizadas para medir indiretamente a vazão em condutos livres por meio de uma abertura (entalhe) feita no alto de uma parede por onde a água escoa livremente, apresentando, portanto, a superfície sujeita à pressão atmosférica. Segundo a NBR 13403, o método para medir a vazão do curso d’água por um vertedor é suscetível a avarias causadas por materiais flutuantes, que afetam a equação de vazão, mas apresenta um baixo custo de instalação, com operação simples e erros de até 3%. Determine a vazão do vertedor de parede delgada retangular sem contração lateral apresentado na figura a seguir:

O valor correto é:

Infelizmente no Brasil, nem todos os cidadãos dispõem ainda de saneamento básico, que é um fator muito importante para a saúde da população. Qual das alternativas abaixo refere-se à SANEAMENTO BÁSICO?

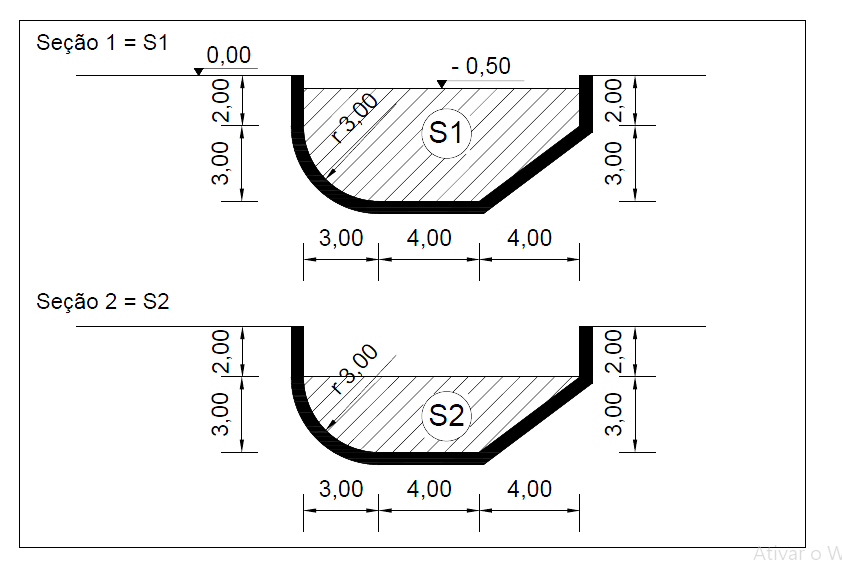

Considerando o canal apresentado abaixo, calcule o Raio Hidráulico referente as Seções S1, S2 respectivamente.

Considere: Dimensões em metro, duas casas decimais e: π = 3,14,

Os canais abertos são dispositivos usados para o transporte e distribuição de água bruta com diferentes propósitos. Qual fenômeno hidráulico em canais abertos está diretamente relacionado à perda de energia ao longo do escoamento e é influenciado pela rugosidade das paredes do canal e pelo raio hidráulico?

Na instalação de caixas d'água é importante prever uma tubulação para a extravasão de água (comumente chamado de "ladrão"), extravasão geralmente ocasionada quando há problemas no controlador de entrada de água, geralmente na válvula boia. Sobre o isso, é recomendado que o diâmetro do tubo de extravasão seja:

O Escoamento Superficial, na hidrologia, refere-se ao movimento da água sobre a atmosfera, geralmente após a precipitação, quando a água não infiltra no solo e flui em direção a corpos d'água, como rios, lagos e oceanos. A água na superfície do solo, por outro lado, é estudada no campo da meteorologia e da hidrometeorologia, não sendo relacionada ao conceito de escoamento superficial.

Analise a figura a seguir que apresenta uma instalação típica de água de uma casa de dois pavimentos:

Assinale a alternativa que apresenta corretamente as nomenclaturas das partes enumeradas na figura acima.

Nas figuras a seguir, apresentam-se dois canais de seção transversal retangular, que possuem a mesma declividade de fundo e suas paredes têm a mesma rugosidade.

(Dimensões em metros)

Admitindo escoamento turbulento uniforme da água e assumindo a validade da fórmula de Chézy considerando coeficiente de Manning, pode-se afirmar que a razão entre velocidade do fluido no canal (a) e no canal (b) vale:

A velocidade é o tempo gasto para a água passar pelo tubo. Ela depende do diâmetro do tubo e da pressão da água, que promovem maior ou menor vazão num determinado intervalo de tempo. Sobre isso, observe a figura a seguir:

Assinale a alternativa que corresponde à unidade de velocidade:

Para evitar alagamentos em uma bacia hidrográfica urbana com área de 3,65 km², foi necessário aumentar a área da seção transversal do canal que recebe as águas pluviais, provenientes dessa bacia hidrográfica. Considerando que a intensidade média anual de chuvas locais é de 1 080 mm/ano e que o coeficiente de escoamento superficial da bacia é 0,80, a vazão máxima de água que escoa no canal é
