Questões de Concurso sobre Hidráulica e Hidrologia

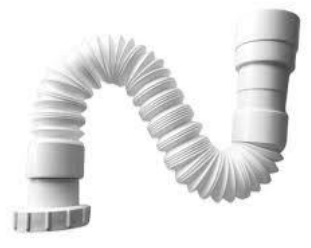

Analise o componente hidráulico a seguir:

Assinale a alternativa que o denomina CORRETAMENTE.

Um engenheiro da Prefeitura de São José dos Campos recebeu a incumbência de analisar a rede de coleta de esgotos que será implantada em uma região da cidade. Um dos aspectos que lhe foi solicitado observar foi a garantia da autolimpeza das paredes da tubulação observando um valor mínimo para a tensão trativa.

Ao engenheiro foi ainda informado que o fluido transportado em uma dada tubulação da rede tem peso específico aproximado de 10kN/m³, que a tubulação possui diâmetro de 500 mm e que o fluido escoa por metade de sua seção.

Desse modo, a inclinação mínima dessa tubulação para que a tensão trativa seja superior a 1,0 Pa é de, aproximadamente,

Em uma área industrial, o isométrico de tubulação fornece uma visão bidimensional do layout da tubulação, enquanto a planta de tubulação proporciona uma visão tridimensional em projeção ortogonal.

Um engenheiro dispõe de duas bombas, que, operando a 1500rpm, têm vazão de 40L/s e altura manométrica de 20m, cada. Aumentando-se a velocidade dessas bombas para 1650rpm e associando-as em série, a vazão e a altura manométrica do conjunto valerão, respectivamente,

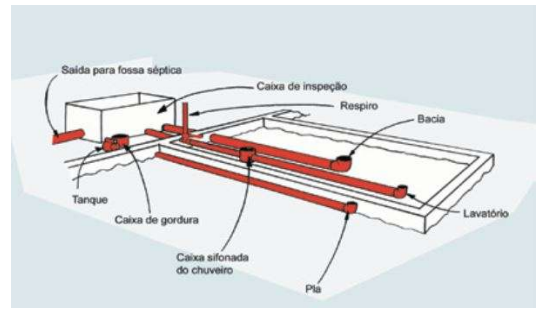

A imagem a seguir mostra a visualização dos esquemas genéricos de montagem dos componentes do sistema hidro sanitário:

O nome dado a essa imagem na leitura de projetos é:

O ciclo hidrológico é o processo contínuo de circulação da água na Terra, envolvendo a evaporação, transpiração, precipitação e infiltração. Esse ciclo é fundamental para a renovação dos recursos hídricos, tanto superficiais quanto subterrâneos. No que tange aos processos apresentados, assinale a alternativa que faz parte do ciclo hidrológico e é responsável pela transformação da água de sua forma líquida para a gasosa.

Com muita frequência, a água ocupa a maior parte ou a totalidade dos vazios do solo. Por se tratar de um elemento que influencia diretamente na resistência do solo, é de fundamental importância conhecer o comportamento da água em seu interior. Com base nos estudos de hidráulica dos solos, analise as afirmativas abaixo:

I. Permeabilidade depende não só da quantidade de vazios do solo, como também da disposição relativa dos grãos.

II. O coeficiente de permeabilidade de um solo não saturado é maior do que o coeficiente de permeabilidade do mesmo solo quando se encontra saturado.

III. Os coeficientes de permeabilidade são tanto menores quanto menores os vazios nos solos e, consequentemente, quanto maiores as partículas.

IV. A carga piezométrica é a pressão neutra no ponto medido, expressa em altura de coluna d’água.

V. Nos problemas de percolação de água pelos solos, a carga cinética é totalmente desprezível, pois as velocidades são muito baixas.

As afirmativas CORRETAS são:

Popularmente conhecido como ciclo da água, o ciclo hidrológico nada mais é que a movimentação contínua da água entre a atmosfera, a superfície terrestre e os corpos d’água. Nessa movimentação tem diversas fases, sendo um deles responsável por transformar a água da superfície em vapor. Assinale a alternativa correta:

Assinale corretamente o seguinte fenômeno que está diretamente relacionado à Lei de Pascal na hidráulica.

Qual dos seguintes fatores afeta diretamente a velocidade de escoamento de um fluido em um tubo?

O movimento de água nos solos intervém em diversos problemas práticos, como no caso de cálculo de vazões, na análise de recalques e nos estudos de estabilidade. Para que haja fluxo de água no solo, é necessário que se tenha diferença de cargas totais entre os pontos analisados. Acerca deste assunto, analise as alternativas abaixo e assinale a CORRETA:

A caracterização física de uma bacia hidrográfica pode ser realizada por meio de expedição a campo, fotogrametria/fotointerpretação e/ou levantamento planialtimétrico, determinando, assim, a sua localização, forma, área, perímetro, relevo, rede de drenagem, solo e cobertura vegetal, dentre outros. Em relação a este assunto, assinale a alternativa CORRETA.

Analise as afirmações a seguir. Marque V, para verdadeiras, e F, para falsas. Quando destinados às aplicações diretas para a construção e infraestruturas de drenagem urbana, os estudos hidrológicos devem:

(__)Quantificar os volumes/vazão das águas pluviais.

(__)Quantificar a evapotranspiração.

(__)Determinar a condutividade hidráulica dos aquíferos subjacentes.

Assinale a alternativa que apresenta a sequência correta:

Uma seção A de uma tubulação de água possui diâmetro de 40cm, e uma velocidade de escoamento de 0,4m/s. Mais adiante, na seção B, o diâmetro da tubulação é reduzido para 30cm.

Sabendo-se que ambas as seções A e B trabalham à plena seção, a velocidade de escoamento no ponto B é de, aproximadamente,

Em uma determinada tubulação de 25 mm de diâmetro, há a circulação de água com uma velocidade de 2 m/s. A vazão, em litros por segundo (L/s), que circula nessa tubulação é de, aproximadamente:

Considerando o ciclo da água, também chamado de ciclo hidrológico, tem-se que a etapa correspondente à mudança de estado da água, passando do líquido para o gasoso recebe o nome de:

A tubulação que se origina no reservatório e da qual derivam as colunas de distribuição, quando o tipo de abastecimento é indireto, é denominada

Observe as seguintes atividades e assinale a que contribui para a preservação dos recursos hídricos.

As instalações sanitárias das edificações devem ser executadas e acompanhadas com muito cuidado pelo engenheiro civil responsável, que deverá conhecer e dominar seus conceitos e terminologias. Em relação às instalações sanitárias de edificações, assinale a afirmativa correta.

O tempo máximo que uma gota d’água leva para percorrer a maior distância existente na bacia, até determinada seção, considerando uma chuva com certa intensidade, é denominado tempo de
