Questões de Concurso sobre Hidráulica e Hidrologia

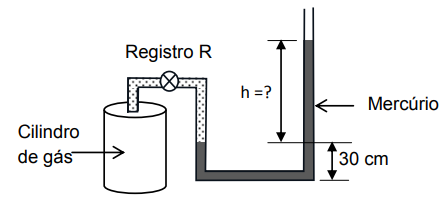

Para controlar a pressão aplicada por um equipamento em um ensaio de campo foi construído o manômetro de mercúrio, ilustrado na figura a seguir, ligado a um cilindro de gás, por meio do qual o técnico controla a pressão abrindo ou fechando o registro R, até que altura (h) da coluna de mercúrio resulte na pressão exigida no ensaio.

Sabendo que, no local de realização de um ensaio, o valor da pressão atmosférica é 76 cm de Hg e que é necessário aplicar uma pressão correspondente a 180 cm de Hg (mercúrio), a altura h da coluna de mercúrio deve ser igual a:

Considere as afirmativas a seguir sobre o empuxo de Arquimedes, que se manifesta quando da imersão de um corpo em um fluido.

I. O empuxo é uma força que tem sempre direção vertical, sentido de baixo para cima, cuja intensidade é igual à do peso do corpo imerso.

II. O empuxo não tem nenhuma relação geral com o peso do corpo imerso.

III. O empuxo pode ser considerado a resultante das ações do fluido sobre um corpo, somente se este estiver em repouso.

Assinale a afirmativa CORRETA:

No projeto de rede de distribuição de água para abastecimento público, o dimensionamento e a análise do funcionamento global do sistema hidráulico devem ser realizados por simulações hidráulicas, que garantam residuais máximos de carga piezométrica de

Nos textos técnicos de hidrologia bem como na linguagem comum são empregados diversos termos para designar curso d’agua. Assinale o nome dado para uma superfície que as águas cobrem sem extravasar para as margens ou terreno natural, originalmente enxuto.

Os hidrogramas são ferramentas cruciais na análise hidrológica, sendo utilizados para representar a variação da vazão de um rio ao longo do tempo, em resposta a eventos de precipitação. Eles ajudam a prever enchentes e a dimensionar estruturas hidráulicas, como barragens, canais e sistemas de drenagem. Considere uma bacia hidrográfica onde se deseja estimar o hidrograma resultante de uma precipitação intensa. Nesse contexto, assinale a alternativa que apresenta como os fatores a seguir aumentariam o pico do hidrograma, tornando mais crítica a resposta da bacia ao evento chuvoso.

A água escoa, em regime permanente uniforme, por um canal de seção transversal retangular com inclinação de 0,0004m/m e coeficiente de rugosidade igual a 0,02. O canal possui largura de 2,0m e profundidade de escoamento igual a 1,0m.

Considere: 2 ^1/3 ≈ 1,3; 3^1/3 ≈ 1,4; 5^1/3 ≈ 1,7

Nessas condições, considerando a fórmula de Chézy com o coeficiente de Manning, a velocidade de escoamento nesse canal é de, aproximadamente,

Canal de fuga é uma estrutura que realiza a condução da água ao rio após a passagem pela turbina hidráulica e tem a função de reduzir a energia cinética da água a valores que evitem a erosão da região de descarga.

Qual das seguintes alternativas melhor descreve o conceito de "tempo de concentração" em hidrologia?

Na elaboração de projetos hidráulico-sanitários de estações de tratamento de esgotos sanitários, a relação entre o volume útil de uma unidade de tratamento e a vazão afluente, expressa em horas, dias ou equivalentes, denomina-se tempo de

Entre as parcelas do ciclo hidrológico, aquela que é responsável pelo seu equilíbrio é a(o)

Escoamentos em Condutos Forçados são aqueles que se desenvolvem dentro das canalizações onde a pressão é diferente da atmosférica, ou seja, a pressão efetiva é diferente de zero. Assinale a alternativa que informa as características do Escoamento Turbulento em tubulações.

A Bacia Hidrográfica é uma área de captação natural, delimitada topograficamente, onde toda a água da precipitação converge na forma de escoamento superficial para a rede de drenagem que direciona o fluxo para um único ponto de saída, denominado exutório. Sobre Bacia Hidrográfica, é correto afirmar:

Marque a alternativa verdadeira sobre período de retorno considerando precipitações:

A figura a seguir ilustra um tipo de turbina utilizada em uma usina hidrelétrica.

Este tipo de turbina é denominado:

Quando comparadas às outras formas de geração de energia, as usinas hidrelétricas

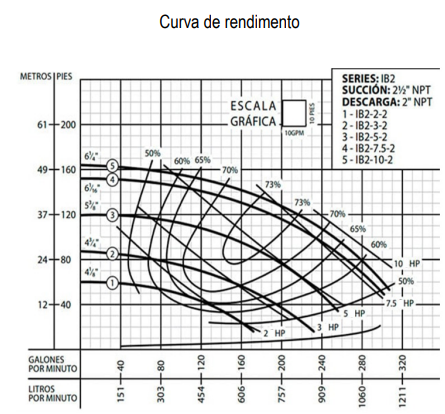

Considerando o rendimento da bomba, indicada no gráfico de rendimento da figura abaixo, indique a alternativa que apresenta os valores aproximados da potência da bomba, diâmetro do impelidor, rendimento e a potência absorvida (BHP), considerando uma altura de 25 m e uma vazão de 300 l/min.

Fonte: Monterrey equipamentos

Leia a figura a seguir.

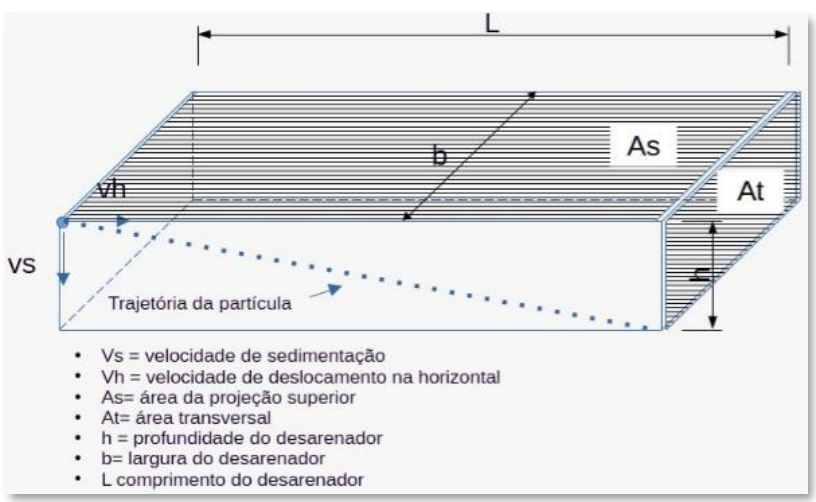

Considere um desarenador de seção retangular, conforme a figura. Nessa estrutura hidráulica destinada à remoção de areia, a sedimentação é:

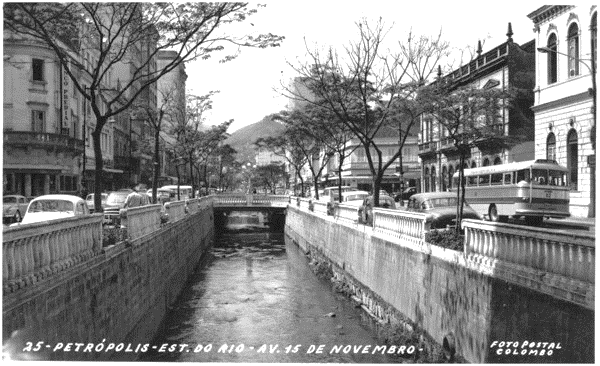

A foto a seguir (IBGE, 2023) mostra um trecho da rua do Imperador na cidade de Petrópolis – RJ.

Considere o escoamento de um fluido em um canal aberto com seção transversal retangular de largura b e profundidade de escoamento y. O raio hidráulico do canal será igual a:

Assinale a alternativa que contém corretamente o tipo de desastre relacionado à extrapolação da capacidade de escoamento de sistema de drenagem urbana, gerando acúmulo de água em ruas, calçadas ou outras infraestruturas urbanas, e que ocorrem, em geral, após precipitações intensas:

Em hidráulica, a equação de Bernoulli é frequentemente usada para
