Questões de Concurso sobre Projetos de Arquitetura

Em uma vistoria de rotina, foi observado que a área permeável apresenta dúvidas quanto ao valor em porcentagem. Ao verificar o projeto, foi constatado que a edificação possui 01 pavimento, contendo uma área total construída de 120,00m², e que o lote retangular com testada de 12 metros e profundidade de 25 metros, considerando que taxa permeável máxima será de 15%, qual questão abaixo representa a taxa máxima permeável da edificação:

Leia o texto 'Projeto arquitetônico e a construção civil' e, em seguida, analise as afirmativas abaixo:

I. Após a análise do texto, é possível inferir que, conforme a definição da ISO 10.006, entende-se que o projeto é um processo único, constituído de um grupo de atividades coordenadas e controladas com datas para início e término, empreendido para alcance de um objetivo conforme requisitos específicos, incluindo limitações de tempo, custos e recursos.

II. O objetivo do projeto arquitetônico é saber previamente os possíveis problemas de execução do empreendimento em pauta e garantir que o projeto apresente qualidade com um custo acima do previsto, como se pode perceber a partir da análise dos dados e informações do texto.

Marque a alternativa CORRETA:

Os projetos complementares ao projeto arquitetônico visam auxiliar na construção da edificação, considerando-se as interfaces e as compatibilizações entre eles. Dessa maneira e segundo Norma Técnica, assinale a alternativa que NÃO corresponde aos equipamentos e elementos complementares de um projeto.

Leia o texto 'Projeto arquitetônico e a construção civil' e, em seguida, analise as afirmativas abaixo:

I. O texto procura deixar claro para o leitor que se define projeto, na construção civil, como a atividade ou serviço integrante do processo de construção, responsável pelo desenvolvimento, organização, registro e transmissão das características físicas e tecnológicas especificadas para uma obra, a serem consideradas na fase de execução.

II. De acordo com as informações do texto, pode-se concluir que o Conselho de Arquitetura e Urbanismo define o projeto arquitetônico como sendo uma atividade artística de criação cujo objetivo principal é conceber uma planta de instalações residenciais.

Marque a alternativa CORRETA:

Com base na ABNT NBR 6492 (Representação de projetos de arquitetura), assinale a alternativa incorreta:

Em relação ao vocabulário e normas técnicas de construção e desenho de um projeto arquitetônico, analise as afirmações abaixo:

I. Peitoril: altura do chão ao início da janela.

II. Breeses e Marquises: elementos construtivos que impedem a entrada de radiação solar direta no interior da construção.

III. Planta: vista obtida após a retirada do plano de secção olhando de cima para baixo.

Está correto o que se afirma SOMENTE em:

A elaboração do projeto de arquitetura deve ser orientada, em cada uma das suas etapas, por:

(Fonte: ABNT NBR 13532 - Elaboração de projetos de edificações Arquitetura)

I. Informações de referência a utilizar;

II. Informações técnicas a produzir;

III. Documentos técnicos a apresentar.

Dos itens acima:

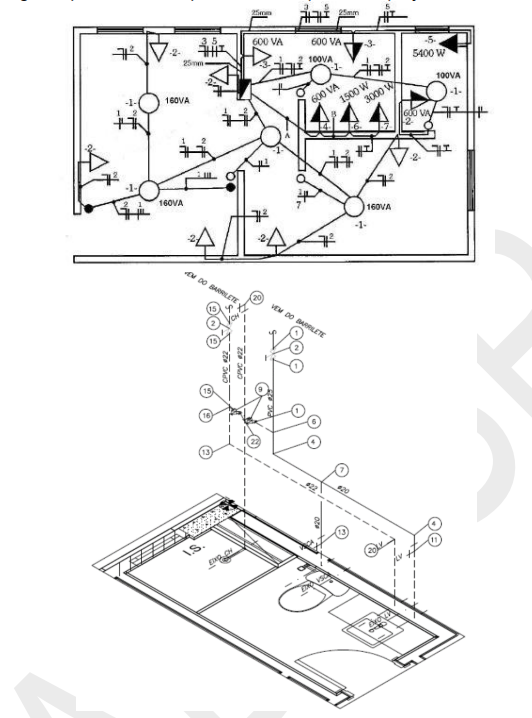

As imagens a seguir representam, respectivamente, partes de projetos

-

Nos desenhos de arquitetura, a vista superior do plano secante horizontal localizado a aproximadamente 1,50 m do piso em referência é definida como

Acerca de Projeto Arquitetônico, analise as afirmativas a seguir.

1) Em um Projeto Arquitetônico, chama-se de “Planta Baixa” as projeções horizontais; já as projeções verticais se expressam nos “Cortes” e nas “Fachadas”.

2) Para a construção de uma edificação térrea, é necessária apenas a Planta Baixa, já que não existem pavimentos superiores.

3) Um “vazio”, em uma Planta Baixa, deve ser representado por linhas tracejadas, quando estiver “acima” do plano de corte; e linhas contínuas, se o vazio estiver “abaixo” do referido plano.

4) Em um projeto de reforma, a indicação das partes a serem construídas é representada por linhas na cor vermelha; já nos itens a serem demolidos, as linhas serão tracejadas e na cor amarela.

Estão corretas:

Ainda com base na ABNT NBR 6492 (Representação de projetos de arquitetura), a “representação gráfica de planos externos da edificação” é denominada:

Os documentos típicos do estudo preliminar são os seguintes, exceto:

(Fonte: ABNT NBR 6492 - Representação de projetos de arquitetura)

A elaboração de um projeto completo passa por diversas fases, as quais recebem nomes diferentes. A esse respeito, analise as afirmativas abaixo e dê valores Verdadeiro (V) ou Falso (F).

( ) O Anteprojeto de Arquitetura configura o partido adotado e permite verificar a adequação do projeto em relação as principais diretrizes e condicionantes ambientais, técnicos e legais.

( ) O Estudo Preliminar de Arquitetura é um desenvolvimento do Anteprojeto. Deve conter informações mínimas, além dos aspectos referentes à implantação no terreno, edificações principal e secundária, acessos externos e pavimentados.

( ) O Projeto Executivo de Arquitetura deve conter todas as informações necessárias para o pleno entendimento do projeto e execução da obra. É a última etapa de elaboração do projeto, devendo contemplar todas as informações para plena exequibilidade em obra civil.

Assinale a alternativa que apresenta a sequência correta de cima para baixo.

O projeto executivo deve apresentar, de forma clara e organizada, todas as informações necessárias à execução da obra e todos os serviços inerentes. Analise as afirmativas a seguir quanto a representação de plantas de projeto executivo.

I. As plantas, em geral, devem conter indicação de norte.

II. As plantas de projeto executivo não devem indicar níveis de piso, sejam eles acabados ou em osso.

III. As plantas de projeto executivo não precisam ser desenhadas em escala.

IV. As plantas devem conter caracterização dos elementos do projeto, como por exemplo, fechamentos internos e externos, acesso, circulação horizontal e vertical.

V. As plantas devem conter marcações dos detalhes e ampliações.

Assinale a alternativa correta.

Do anteprojeto ao projeto executivo de uma edificação, surgem duas partes bem distintas: as gráficas e as escritas. Assinale a alternativa que representa somente as partes gráficas do projeto.

A concepção estrutural é importante para a adequação do projeto arquitetônico a sua necessidade.

A esse respeito da concepção estrutural, avalie as afirmações a seguir.

I. A direção de uma força é definida por sua linha de ação, ou seja, é a reta ao longo da qual a força atua, sendo caracterizada pelo ângulo que a mesma forma com algum eixo de referência.

II. A primeira lei de Newton afirma que todos os corpos devem permanecer em movimento ou em repouso, a menos que uma força altere esse estado do corpo (princípio da inércia).

III. Uma estrutura pode estar sujeita à ação de diferentes tipos de carga, o que proporcionará energia sobre a estrutura, tais como pressão do vento, reação de um pilar ou viga, as rodas de um veículo, o peso de mercadorias, etc.

IV. As cargas permanentes atuam constantemente na estrutura ao longo do tempo e são devidas ao seu peso próprio, dos revestimentos e materiais que a estrutura suporta.

Está correto apenas o que se afirma em

“Planta que compreende o projeto como um todo, contendo, além do projeto de arquitetura, as informações necessárias dos projetos complementares, tais como movimento de terra, arruamento, redes hidráulica, elétrica e de drenagem, entre outros.”. Assinale a alternativa que representa corretamente o tipo de planta mencionado:

(Fonte: ABNT NBR 6492 - Representação de projetos de arquitetura)

Nos últimos anos, o conceito BIM (Building Information Modeling ou Modelagem da Informação da Construção) vem sendo implantado e amplamente utilizado nas diversas obras da construção civil. Essa tecnologia veio revolucionar a forma de elaboração de projetos. Considere as afirmativas:

I) Um projeto desenvolvido na plataforma BIM, trata-se apenas de um modelo 3D detalhado, sem atributos de objetos, tendo como objetivo somente a visualização gráfica do projeto.

II) O modelo 3D gerado pelo software BIM é projetado diretamente em vez de ser gerado a partir de múltiplas vistas 2D. Ele pode ser usado para visualizar o projeto em qualquer etapa do processo com a expectativa que terá dimensões consistentes em todas as vistas.

III) Não há ferramentas de projeto BIM que permitam aos projetistas extrair uma lista precisa de quantitativos de materiais e produtos, que pode ser utilizada para estimar o custo.

IV) Tendo em vista que, na utilização do BIM, o modelo virtual 3D da construção é a fonte para todos os desenhos 2D e 3D, os erros de projetos causados por desenhos 2D inconsistentes são eliminados.

V) Uma vez que o BIM fornece um modelo preciso de projeto e dos recursos materiais requeridos para cada segmento do trabalho, ele proporciona a base para uma melhoria no planejamento da obra e no cronograma e ajuda a garantir a chegada de pessoal, equipamentos e materiais, no momento exato da sua necessidade.

Estão corretas:

Consideram-se suficientes para insolação, iluminação e ventilação de quaisquer compartimentos, em prédios de um pavimento e de até 4,00 m de altura, os espaços livres fechados com áreas não inferior a

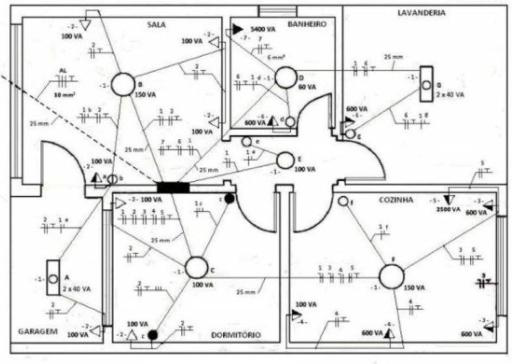

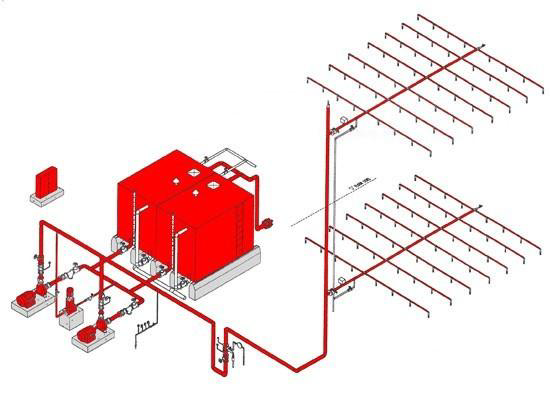

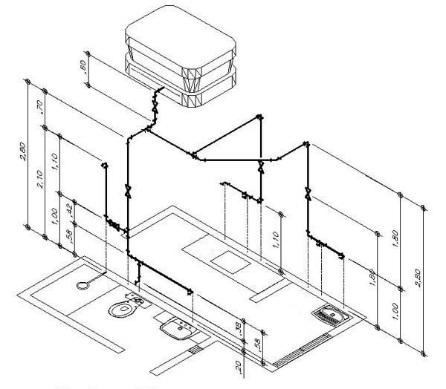

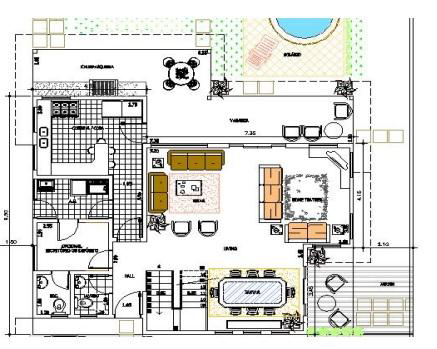

As figuras a seguir correspondem, respectivamente, a detalhes de projetos

I

II

III

IV

V
