Os tipos de linguagem que normalmente são encontradas em Controladores Programáveis (CLP) são padronizadas pela norma IEC 61131-3 e todas elas podem ser aplicadas no mesmo projeto.


Informe se é verdadeiro (V) ou falso (F) o que se afirma sobre as linguagens utilizadas nos CLPs.


( ) A Programação Ladder (LD) é uma linguagem de texto e é encontrada em quase todos os CLPs que existem no mercado de tecnologia de automação industrial.

( ) O Bloco Funcional (FB) é uma linguagem gráfica. É um elemento que pode ser reutilizado em várias partes do programa principal ou exportado e armazenado em um arquivo para, posteriormente, ser importado e inserido em outro projeto.

( ) O Sequenciamento Gráfico de Funções (SFC) trata-se de um método estruturado que representa um sistema de controle sequencial ou dependente do tempo, utilizando sequência de etapas e transições.

( ) A linguagem de programação, Lista de Instruções (IL), é semelhante à linguagem Pascal. Com essa linguagem, é possível chamar blocos funcionais, funções e atribuições e executar condicionalmente instruções e tarefas de repetição.


A sequência correta é


A

(V); (V); (F); (V).


B

(V); (F); (F); (V).


C

(F); (F); (V); (F).


D

(F); (V); (V); (F).

O componente eletrônico que deve ser utilizado para isolamento e proteção das entradas de um Controlador Lógico Programável (CLP) é:


A

diodo.


B

varicap.


C

capacitor.


D

opto-acoplador.

“As entradas digitais de um CLP podem ser do tipo _____ (sourcing), também conhecidas por __________, tipo _______ (sinking) também chamadas de ______ ou sourcing/sinking.”


Assinale a alternativa que completa correta e sequencialmente a afirmativa anterior.


A

dreno / PNP / fonte / NPN


B

PNP / dreno / NPN / fonte


C

NPN / PNP / dreno / fonte


D

NPN / dreno / PNP / fonte


E

fonte / PNP / dreno / NPN

Considere um CLP com uma placa de entrada analógica de 0 a 10 V e uma representação binária de 8 bits. Assinale a resolução, considerando as características de entrada analógica do CLP.


A

24 mV


B

2,4 mV


C

240 mV


D

391 mV


E

39,1 mV

Ano: 2021
Prova: SELECON - EMGEPRON - Técnico de Projetos Navais - Área: Técnico em Eletrônica - 2021

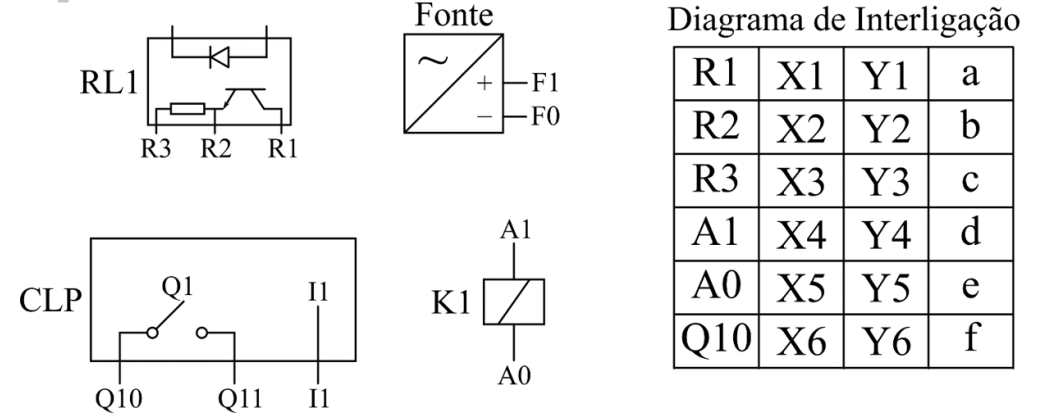

A figura 8 apresenta uma imagem que serve de base para responder à questão 46.

Imagem associada para resolução da questão

Figura 8 - Diagrama de interligação

Um CLP deve acionar uma bobina K1 de 24 V após um relé de estado sólido RL1 ser acionado por um sinal externo. Todos os dispositivos são alimentados por uma fonte de alimentação 24V com terminais F1 (+24V) e F0 (0V – GND).

Em relação ao trecho do diagrama de interligação que representa parte da régua de bornes do gabinete desse sistema, as ligações feitas nas posições a-b-cd- e-f, respectivamente, utilizando a nomenclatura da figura, supondo que as demais ligações foram feitas de forma adequada, correspondem a:


A

a=F1 – b=Q111 – c=F0 – d=I1 – e=F0 – f=F1


B

a=F1 – b=I1 – c=F0 – d=Q11 – e=F0 – f=F1


C

a=F0 – b=I1 – c=F1 – d=Q11 – e=F0 – f=F0


D

a=F0 – b=Q11 – c=I1 – d=F0 – e=F1 – f=F0

A norma IEC61131, em sua parte 3 (ou IEC61131-3) define e padroniza as linguagens de programação utilizadas em controladores industriais (CLPs). Considerando as aplicações e indicações para cada uma das linguagens definidas na norma, é CORRETO afirmar que:


A

A linguagem Ladder é uma linguagem gráfica baseada em diagramas de circuitos de portas lógicas.


B

Todas as linguagens devem ser suportadas por todos os modelos de CLPs.


C

O Sequential Function Chart é representado por um diagrama sequencial composto de passos (aos quais são associadas ações) e transições (que provocam a mudança do passo ativo ao serem disparadas).


D

O Instruction List é uma linguagem estruturada composta de estruturas como IF, WHILE, CASE etc.


E

O Function Block Diagram simula um diagrama de relés representados pelas entradas e saídas do controlador.

Os CLP normalmente utilizam Strings (sequências de caracteres) para trocar mensagens de texto com o operador ou outros sistemas. A mensagem 'Perigo!' emitida por um CLP constitui uma String de:


A

1 caractere.


B

6 caracteres.


C

7 caracteres.


D

8 caracteres.


E

9 caracteres.

O dispositivo lógico programável que possui uma arquitetura baseada em blocos lógicos configuráveis, chamados de CLB (Configuration Logical Blocks), formados por portas lógicas e flipflops que implementam funções lógicas, é denominado:


A

PROM.


B

CPLD.


C

PAL.


D

PLA.


E

FPGA.

Um motor de passo deve ser acionado com o controlador, gerando a tabela de estados seguinte, onde B3 , B2 , B1 e B0 são as saídas para as bobinas do motor:


Passo

B3

B2

B1

B0

1

1

0

0

0

2

1

1

0

0

3

0

1

0

0

4

0

1

1

0

5

0

0

1

0

6

0

0

1

1

7

0

0

0

1

8

1

0

0

1


Assinale a alternativa que identifica a estrutura típica do circuito do controlador:



A

Mux/Seletor de dados.


B

Registrador com entrada paralela e saída série.


C

Driver em ponte H.


D

Contador síncrono.

Um determinado comportamento de um circuito lógico foi especificado com linguagens de descrição de hardware (HDL). Após o processo de síntese de alto nível, ferramentas computacionais determinaram um fluxo de dados (data path) e um fluxo de controle e estados (control path), usando RTL (register transfer logic), IP (intelectual property) Cores e outros recursos tecnológicos disponíveis em uma determinada arquitetura de FPGA. Foi realizada uma simulação digital pós-síntese que verificou que os resultados atenderam à especificação original. Entretanto, após a programação, o hardware real da FPGA não operou de forma correta, com falhas durante seu funcionamento.


A respeito desse processo, é correto afirmar que


A

as regras de mapeamento de pinos e recursos (mapping) estão implícitas na descrição comportamental via HDL e não devem ser especificadas. A ferramenta de síntese se encarrega de determinar a alocação desses recursos. O não funcionamento deve-se a algum problema na eletrônica do circuito integrado da FPGA.


B

a lógica sintetizada nesse processo deve funcionar em qualquer arquitetura de FPGA, independentemente do fabricante do circuito integrado, e o não funcionamento deve-se a algum problema na eletrônica do circuito integrado da FPGA.


C

a lógica sintetizada nesse processo deve funcionar em qualquer arquitetura de FPGA de um mesmo fabricante. O não funcionamento deve-se a algum problema na etapa de mapping ou alocação de recursos da FPGA, que não foi especificada corretamente.


D

os fluxos de dados e de controle criados pela síntese de alto nível não possuem falhas, como comprovado pela simulação. Entretanto, a largura de dados dos barramentos deve ser explicitamente especificada para a ferramenta de síntese para que a implementação real opere como esperado. O não funcionamento deve-se a algum erro nessas especificações.


E

as restrições e requisitos de tempo (timming) e restrições na alocação de pinos e terminais devem ser especificados de forma explícita para a ferramenta de síntese. Caso contrário, a ferramenta de síntese poderá alocar esses recursos de forma não compatível com a eletrônica. O não funcionamento deve-se a algum erro nessas especificações.

O Controlador Lógico Programável (CLP), do inglês PLC (Programmable Logic Controller), é definido como dispositivo capaz de armazenar instruções destinadas a sistemas automatizados. É uma característica do CLP:


A

Ser inadequado às funções de controle.


B

Possuir grande limitação na realização de cálculos.


C

Possuir recursos para comunicação em rede.


D

Não possuir unidade central de processamento.


E

Não ser recomendável na manipulação de dados.

Uma porta E simples, em linguagem VHDL, pode ser assim descrita:


library IEEE;

use IEEE.std_logic_1164.all;

entity ANDGATE is

port (

I1 : in std_logic;

I2 : in std_logic;

O : out std_logic);

end entity ANDGATE;

architecture RTL of ANDGATE is

begin

O <= I1 and I2;

end architecture RTL;

Fonte: Astral Científica. CPLD Trainer. Curitiba: 2013.


Com relação aos blocos que compõem a estrutura de um programa em VHDL, é correto afirmar que:


A

A Biblioteca define as arquiteturas que serão utilizadas.


B

A Entidade define as portas de entradas e saídas dos circuitos na descrição.


C

A Arquitetura é o conjunto de subprogramas que descrevem elementos e componentes já programados para serem reutilizados.


D

A Configuração descreve as relações entre as portas.

Um controlador lógico programável possui uma arquitetura de hardware modular e é programável em algumas linguagens padronizadas. Alguns dos módulos e linguagens de programação típicas são:


A

módulo de excitação rotativa e módulo de gerador síncrono, e linguagens Sequential Flow Chart (SFC) e lista de instruções (IL).


B

módulo de excitação rotativa e módulo de CPU, e linguagens de diagramas de blocos funcionais (FBD) e C++


C

módulo de gerador síncrono e módulo de entradas e saídas analógicas, e linguagens Python e C++.


D

módulo fonte e módulo de entradas e saídas analógicas, e linguagens Python e texto estruturado (ST).


E

módulo de fonte e módulo de CPU, e linguagens de diagramas de blocos funcionais (FBD) e LADDER.

Considerando os dispositivos de lógica programável, analise atentamente o texto a seguir e marque a opção de dispositivo que completa o texto da forma correta.


“As tecnologias de programação usadas em dispositivos _________ incluem SRAM, flash e antifusivel (antifuse), sendo SRAM a mais comum. Dispositivos baseados em SRAM são voláteis e, portanto exigem que o _________ seja reconfigurado (programado) quando energizados.”


A

FPGAS: field programmable gate arrays.


B

SPLDs: simple programmable logic devices.


C

CPLDs: complex programmable logic devices.


D

HCPLDs: high-capacity programmable logic devices.


E

PAL: programmable array logic.

Um controlador Lógico Programável (PLC) é utilizado para sinalizar o término de um processo, onde a leitura é realizada através de 3 (três) sinais sensores (RS1, RS2 e RS3), sinais conforme o circuito abaixo, e para acionar a saída o programador, programou uma lógica digital (LÓGICA PLC). Sabendo que o PLC considera nível lógico “0” para sinais com valores abaixo de 2,999 Volts e considera nível lógico “1” para sinais acima de 3,0 Volts. Qual deve ser o valor resistência mínima para o sensor RS3 habilitar a saída do controlador em nível lógico “1”:


Imagem associada para resolução da questão


É correto afirmar que o valor de RS3 mínimo é.


A
Imagem associada para resolução da questão

B
Imagem associada para resolução da questão

C
Imagem associada para resolução da questão

D
Imagem associada para resolução da questão

E
Imagem associada para resolução da questão

Os temporizadores são dispositivos eletroeletrônicos capazes de realizar a contagem de tempo e possibilitar um atraso no acionamento de equipamentos de instalação elétrica, tais como portões eletrônicos, alarmes etc. As chaves de partida indireta de motores utilizam temporizadores para fazer o chaveamento entre a partida e a operação nominal do motor. Avalie as afirmações a respeito dos temporizadores a seguir e marque (V) para as afirmativas verdadeiras e (F) para as falsas.


( ) Os temporizadores com retardo na energização acionam seus contatos imediatamente após a bobina ser energizada e iniciam a contagem de tempo. Após a contagem do tempo selecionado os contatos são desligados.

( ) Os osciladores também podem ser considerados temporizadores.

( ) Os temporizadores com retardo na desenergização acionam seus contatos imediatamente após a bobina ser energizada. Somente após o desligamento da bobina é que se inicia a contagem de tempo. Ao final da contagem de tempo os contatos são desligados.

( ) Ao ligar a bobina de um temporizador com retardo na energização inicia-se a contagem de tempo mas nada acontece com seus contatos. Ao término da contagem de tempo seus contatos ligam e permanecem neste estado até que a bobina seja desligada.

( ) Os CLPs (Controladores Lógicos Programáveis) possuem funções de temporização tanto no modo com retardo na energização, quanto no modo com retardo na desenergização. No entanto, os CLPs não possuem a função de oscilador.


Assinale a alternativa que contém a sequência CORRETA de cima para baixo:



A

F, F, V, V, V


B

V, F, F, F, V


C

V, V, F, F, F


D

F, F, F, F, V


E

F, V, V, V, F
