Questões de Concurso sobre Leis de Kirchhoff, Análise Nodal e por Malha

Analise a imagem a seguir.

Com base na imagem apresentada, o valor da corrente i é de

Durante o comissionamento dos quadros de distribuição elétrica e circuitos de alimentação de equipamentos de bordo de uma embarcação em fase final de construção, o técnico realiza testes com multímetro para verificar se cabos, barramentos e conexões estão corretamente interligados, sem interrupções ou conexões abertas após a montagem. Esse procedimento de medição de continuidade elétrica assegura principalmente:

Na Lei dos Nós de Kirchhoff , aplica-se o(a):

Leia as afirmativas abaixo e assinale a alternativa correta.

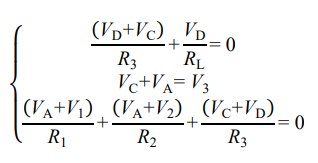

Pela lei de Kirchhoff das correntes, o sistema de equações a seguir modela corretamente as correntes nos nós do circuito ilustrado.

O sistema descrito tem ganho infinito para entrada em degrau em malha aberta.

Sobre a associação de baterias, é correto afirmar que

Assinale a alternativa que completa a frase abaixo.

A lei de Kirchhoff para a tensão afirma que a tensão aplicada a um circuito fechado é ____________ soma das quedas de tensão nesse circuito.

A importância das leis fundamentais que regem os circuitos de Corrente Contínua (CC) reside no fato de que elas fornecem a base teórica e prática para o projeto, a análise e a manutenção de praticamente todos os sistemas eletrônicos e elétricos que utilizamos. Analise as seguintes assertivas a respeito das leis fundamentais que regem os circuitos elétricos de CC:

I. A Lei de Ohm estabelece que a resistência de um condutor é inversamente proporcional à diferença de potencial aplicada a ele, mantendo-se a corrente constante.

II. De acordo com a Lei de Kirchhoff das Correntes (LKC), a soma algébrica das correntes que entram em um nó é igual à soma das correntes que saem desse nó, baseando-se na conservação da carga.

III. A Lei de Kirchhoff das Tensões (LKT) afirma que a soma algébrica das tensões em torno de qualquer caminho fechado (malha) em um circuito é igual a zero.

IV. Em um circuito puramente resistivo em série, a corrente que flui através de cada resistor é a mesma, independentemente do valor de sua resistência.

V. A potência dissipada por um resistor pode ser calculada pelo produto do quadrado da tensão pela sua resistência (P = V²x R).

VI. Ao associar resistores em paralelo, a resistência equivalente será sempre maior do que o valor do maior resistor individual presente na associação.

Quais estão corretas?

Sobre o comportamento de um indutor ideal, é correto afirmar que

No circuito a seguir, o diodo D2 é conhecido como diodo de roda livre. Ele é empregado em circuitos de chaveamento com o intuito de fornecer um caminho para a corrente de descarga do indutor quando a chave S é aberta. Neste caso, a chave é fechada em 𝑡 = 0𝑠 e aberta em 𝑡 = 3𝑚𝑠.

Considerando todos os componentes ideais e sabendo-se que o indutor L está descarregado quando a chave S é fechada, a corrente 𝐼_𝑑 no diodo D2 é

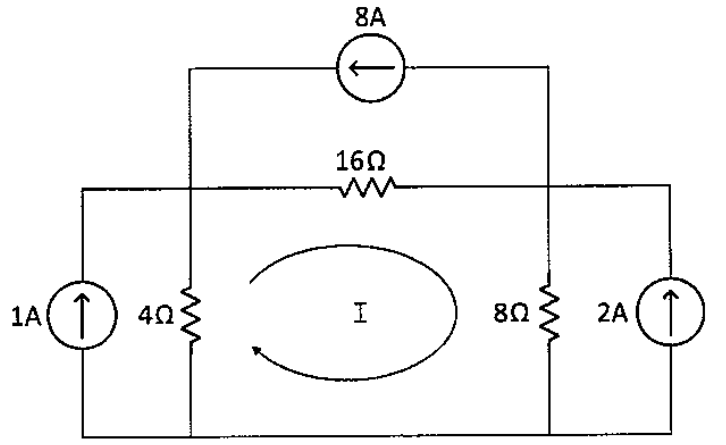

Examine o circuito representado abaixo.

No circuito representado acima, a corrente de malha I, em amperes, vale:

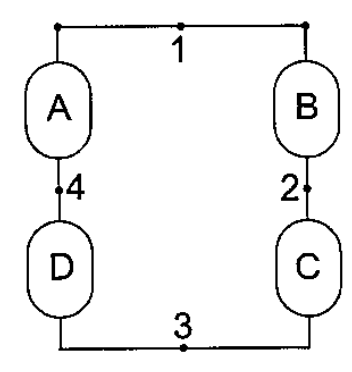

Examine o circuito representado abaixo.

Os elementos de circuito A, B, C e D possuem dois terminais e estão conectados em uma mesma malha fechada contendo os nós 1, 2, 3 e 4. Considere o potencial do nó 1 em relação ao nó 3, V₁₃ = -2V, e do nó 3 em relação ao nó 2, V₃₂ = +2V. Se, utilizando a convenção passiva de sinais, a potência instantânea no elemento C é p_c = 1W, a potência instantânea no elemento B, em watts, vale:

No quadro elétrico de uma estação de saneamento, a análise de um circuito com ramificações exige identificar os pontos de divisão da corrente e os caminhos fechados percorridos pela tensão. Ao aplicar as Leis de Kirchhoff, é correto afirmar que:

Em um circuito em corrente contínua, um nó conecta três ramos. No primeiro ramo, há um resistor de 20 Ω ligado a uma fonte de 40 V (polaridade positiva no nó). No segundo ramo, há um resistor de 10 Ω ligado a uma fonte de 200 V (polaridade negativa no nó). O terceiro ramo contém apenas um resistor de 8 Ω ligado ao terra (0 V).

Considerando o potencial do nó como 𝑉, em relação ao terra, o valor da corrente que flui pelo resistor de 8 Ω, no sentido do nó para o terra é igual a

De acordo com os fundamentos teóricos para a análise de circuitos, assinale a opção correta.

O fluxo externo líquido do vetor densidade de fluxo elétrico (ou vetor deslocamento) através de uma superfície fechada é sempre nulo.

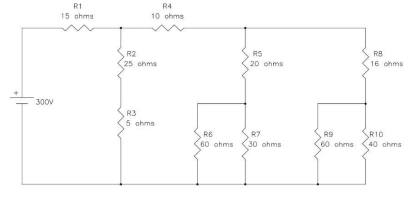

Dado o circuito da figura a seguir, assinale a alternativa que representa o valor correto da corrente drenada da fonte. As alternativas podem conter arredondamentos numéricos nas casas decimais:

Na representação de quadripolos em parâmetros Z, as tensões de entrada e saída são expressas em função das correntes, enquanto na representação em parâmetros Y, as correntes são expressas em função das tensões.
