Questões de Concurso sobre Leis de Kirchhoff, Análise Nodal e por Malha

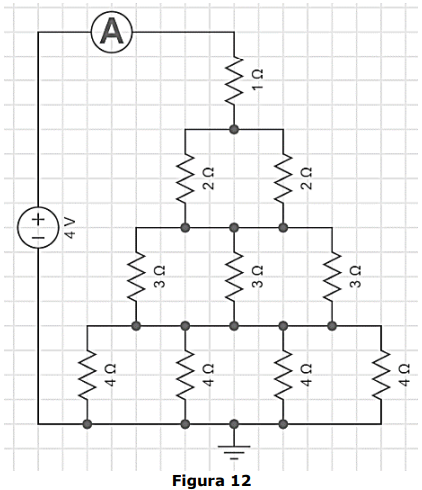

Analise o circuito apresentado na Figura 12 abaixo:

Com base nas informações apresentadas, determine a leitura do amperímetro no circuito.

Para a análise de circuitos elétricos, a compreensão de alguns conceitos básicos, como por exemplo, as Leis de Ohm e de Kirchhof, são fundamentais. Após o estudo detalhado do tema, um estudante formulou as assertivas a seguir:

I- A1ª Lei de Ohm estabelece que a corrente elétrica (I), que atravessa um resistor ôhmico (R) é inversamente proporcional à tensão elétrica (V), aplicada a seus terminais. Pode ser matematicamente expressa por: V= R .I.

II- As Leis de Kirchhof podem ser entendidas a partir da conservação da energia elétrica em uma malha de circuito, 1ª Lei de Kirchhof, e da conservação da carga elétrica em um nó de circuito, 2ª Lei de Kirchhof.

III- A2ª Lei de Ohm estabelece que a resistência elétrica (R) de um condutor ôhmico é diretamente proporcional ao seu comprimento (L) e à sua área de secção transversal (A) e inversamente proporcional à sua resistividade (ρ). Pode ser matematicamente expressa por: R= (p.L)/A.

IV- Aresistência elétrica (R) de um dipolo ôhmico depende de seu material construtivo, por meio de sua resistividade (ρ) que é, por sua vez, uma característica intrínseca do material.

É CORRETO o que se afirma apenas em:

Em relação ao nó de referência, a tensão no nó B é igual a 1 V.

Conforme o método de análise nodal, a tensão entre o nó B e o nó de referência é 100 V.

Um circuito linear com fontes independentes e dependentes, resistores em uma malha que admite conversão estrela–triângulo e o objetivo de estimar a corrente em um ramo para confrontar perdas e queda de tensão.

Assinale a alternativa que entrega um caminho de solução consistente e verificável.

A tensão induzida em um indutor de 5mH mantém-se constante e igual a +20mV no intervalo de 2ms a 4 ms. Sabendo-se que a corrente inicial do indutor (antes de 2ms) é nula, é possível afirmar que a corrente do indutor no intervalo de 2ms a 4ms varia

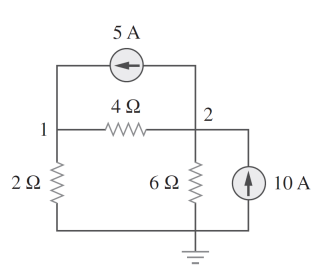

Observe a figura.

O valor da tensão no nó 2 do circuito apresentado é

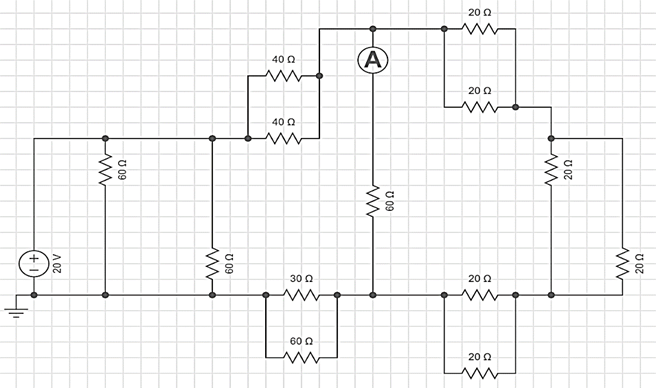

Determine a leitura do amperímetro do circuito abaixo.

Obs.: Assumir componentes e instrumentos ideais.

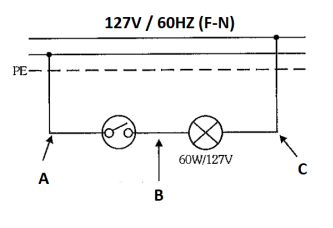

Analise o diagrama multifilar da figura a seguir, composto por um ponto de luz comandado por um interruptor simples, e assinale a alternativa que apresenta a função dos condutores A, B e C.

Em circuitos elétricos, a análise de corrente de malha é uma técnica essencial para calcular as correntes que fluem por diferentes partes do circuito. Com base nas Leis de Kirchhoff, essa abordagem permite resolver circuitos complexos de forma eficiente, simplificando o cálculo das correntes em cada ramo. A análise de corrente de malha se concentra nas correntes que circulam em laços fechados dentro do circuito, facilitando a compreensão de como a corrente se distribui entre os componentes conectados. Considerando o exposto, determine as correntes de malha para o circuito apresentado na seguinte figura, a qual representa um circuito resistivo com fonte de alimentação, e assinale a alternativa correta.

A equação V₁ + R ( I₂+I₁ ) - RI₂ + V₂ - R_LI₂ = 0 reflete a aplicação correta da Lei de Kirchhoff das malhas para o circuito e permite determinar a corrente I₂, que percorre o resistor R_L.

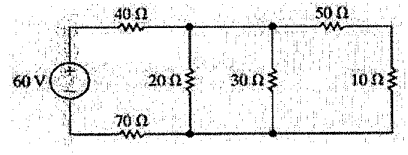

Determine a corrente elétrica na fonte de 60V do circuito abaixo e assinale a opção correta.

Em um líquido, íons negativos movem-se para a esquerda a uma taxa constante de 37,44 x 10¹⁹ íons por minuto. Simultaneamente, íons positivos movem-se para a direita uma taxa constante de 18,72 x 10¹⁹ íons por minuto. Calcule a corrente elétrica resultante, determine o sentido dela e assinale a opção correta.

Dados: 1 Coulomb = 6,24 x 10¹⁸ prótons.

Assinale a opção que completa corretamente as lacunas da sentença abaixо:

A soma algébrica de todas as correntes em qualquer nó de um circuito é ______, e a soma algébrica de todas as tensões ao longo de qualquer caminho fechado em um circuito é _____.

Ao verificar a tensão em uma tomada padrão ABNT, um eletricista notou que sua chave de teste de fase acendia nos dois pinos, apesar do usuário relatar que a tomada funcionava normalmente. Ele então concluiu que:

Considere um circuito formado por duas malhas. A primeira é composta por uma fonte U em série, com dois resistores iguais a R. A segunda, possui um dos resistores da primeira em paralelo com um outro resistor de valor 2R.

A corrente que fluí pelo resistor comum às duas malhas é igual a

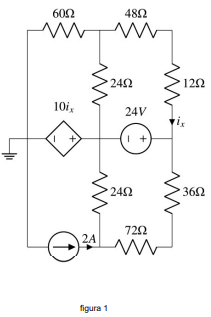

Considerando o circuito da figura 1, o valor da corrente i_x é:

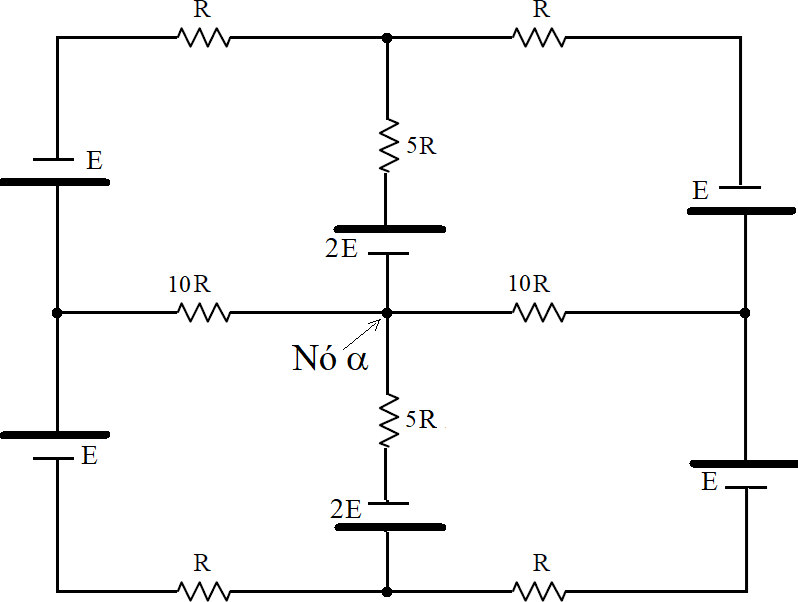

Considere o circuito da figura abaixo:

O somatório das correntes no ponto correspondente ao Nó α é igual a

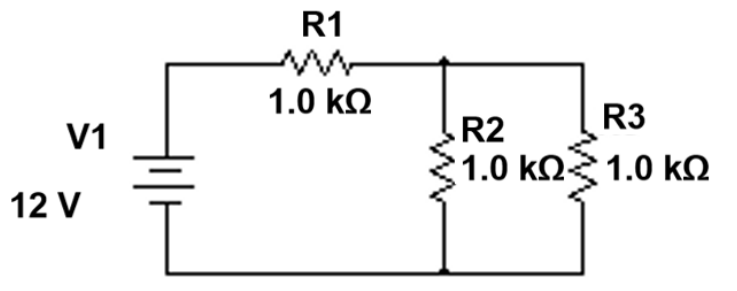

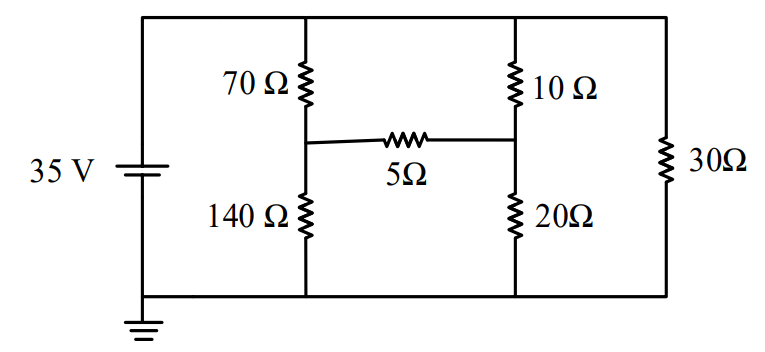

Dado o circuito a seguir, calcule a corrente fornecida pela fonte de tensão e assinale a alternativa correta.

A queda de tensão na impedância entre os nós Ce D é igual a ZI₂.
