Questões de Concurso sobre Leis de Kirchhoff, Análise Nodal e por Malha

O circuito da figura 1(a) é composto por um resistor, um capacitor de valor desconhecido, um amperímetro e um voltímetro. Nestas condições, foram feitas as medições de corrente i e tensão v da tabela da figura 1(b), utilizando os seus devidos instrumentos. Suponha-se que valores sem sinal sejam positivos. Nesse caso, o valor do capacitor é:

Analise o circuito a seguir.

Figura 3: Circuito elétrico contendo apenas elementos ideais. Os símbolos pontos significam nós elétricos.

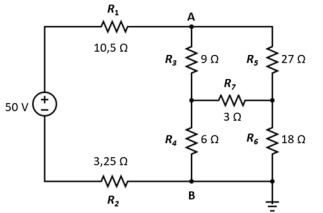

Qual a tensão elétrica entre os pontos A e B do circuito elétrico representado na Figura 3?

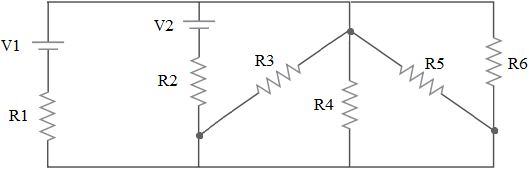

Para o circuito a seguir, considere V1 = 10V, V2 = 5V, R1 = 5Ω, R2 = 10Ω e R3 = R4 = R5 = R6 = 20Ω.

Analisando o circuito, as quedas de tensão nos resistores R1, R2, R3, R4, R5 e R6 são respectivamente:

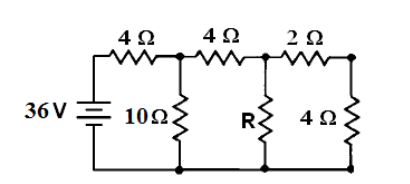

A figura a seguir ilustra um circuito composto por uma fonte e seis resistores:

Se R assumir os valores de 0,8 $\Omega$ e 2,8 $\Omega$, as correntes elétricas que fluirão por R serão, respectivamente, iguais a

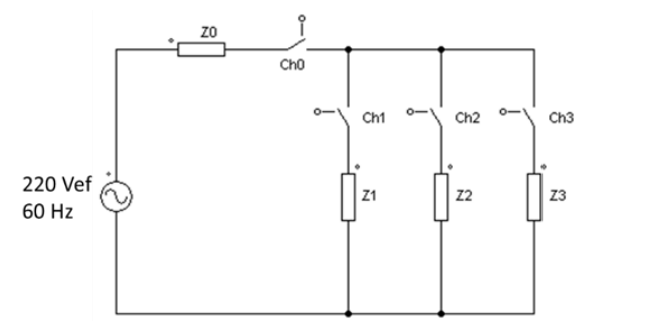

Em uma instalação elétrica, cada aparelho conectado à rede elétrica drena corrente e por isso é considerado uma carga. Essas cargas podem ter características resistivas, indutivas e capacitivas. Considere o circuito abaixo. Cada impedância em paralelo (𝑍1, 𝑍2 𝑒 𝑍3) representa uma carga conectada à rede elétrica e a impedância em série (𝑍0) representa o efeito de carga da fiação elétrica. As chaves Ch1, Ch2 e Ch3 são usadas para ligar ou desligar a carga do ramo em que está localizada. A chave Ch0 é a chave geral do circuito, que liga ou desliga todas as cargas de uma vez.

Figura: Circuito elétrico.

Supondo:

𝑍₀ = 10 + 𝑗2

𝑍₁ = 80 + 𝑗80

𝑍₂ = 80 + 𝑗80

𝑍₃ = −𝑗200

A indutância (em 𝑚𝐻) da carga 𝑍₁ e a capacitância (em 𝜇𝐹) da carga 𝑍₃ são,

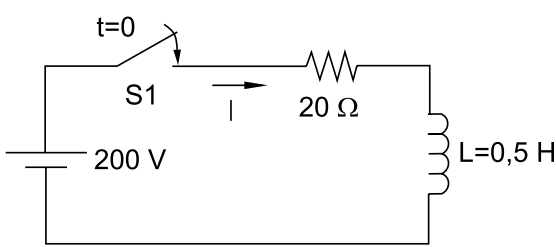

Observe o circuito mostrado na figura a seguir, em que o indutor encontra-se sem corrente inicial.

No instante t=0, a chave S1 é fechada.

Nesse instante, a corrente I e a tensão sobre o resistor de 20 Ω são, respectivamente:

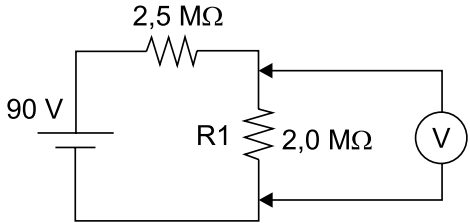

Observe o circuito da figura a seguir.

O voltímetro aplicado tem fundo de escala de 100 V e uma sensibilidade de 20 kΩ/V. Nesta condição, o valor de tensão medido sobre o resistor R1 por este instrumento é de:

Nos laboratórios da Universidade Federal de Alagoas (UFAL), uma série de equipamentos são usados diariamente. Autoclaves são, frequentemente, encontrados nesses laboratórios e têm a função de esterilizar utensílios por meio de altas temperaturas. Considere características puramente resistivas nesses equipamentos e as seguintes especificações (tensão da rede da UFAL de 220V / 380V):

1. autoclave 1: monofásico, 18 litros, 1600 W;
2. autoclave 2: trifásico, 200 litros, 18 kW.

Assinale a alternativa correta que apresenta os valores aproximados de resistências e de correntes máximas, respectivamente, das autoclaves descritas.

Para o circuito a seguir, determine a corrente I fornecida pela fonte.

Sabendo que a leitura do amperímetro ideal é de -333 mA, determine o valor da resistência equivalente do circuito apresentado na imagem a seguir.

Dado o circuito abaixo, determine o valor para o qual o resistor 𝑅₂ deverá ser ajustado para que o voltímetro 𝑉 indique uma leitura igual a 0 (zero) quando 𝑅₃ = 10𝛺.

A potência dissipada por um resistor de 1 kΩ, submetido a uma tensão de 10 V, pode ser considerada pequena, enquanto que a potência dissipada por um resistor de 100 Ω, submetido à mesma tensão, pode ser ignorada.

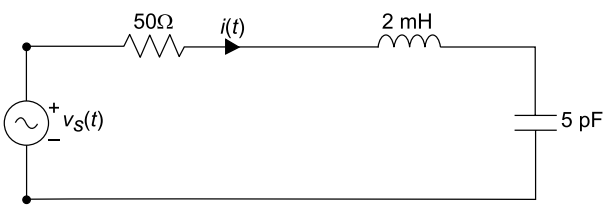

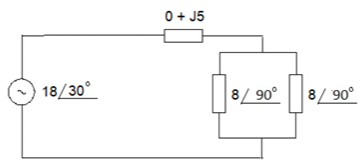

O circuito da figura a seguir representa uma fonte de tensão senoidal $v_s\left(t\right)=100\cos \left(10^{7}t+\frac{\pi }{3}\right)$ V ligada a três componentes passivos.

O valor eficaz da corrente i(t) que circula por este circuito, em ampères, é

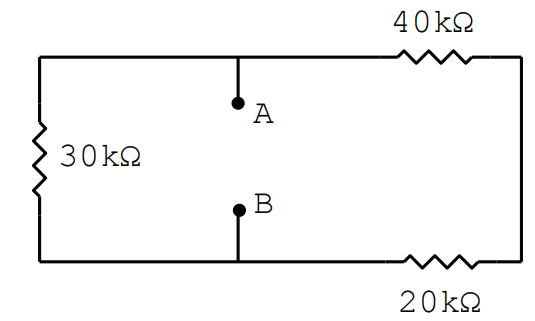

Observe o circuito abaixo. O Ohmímetro, instrumento dedicado à medição da resistência elétrica, é conectado entre os terminais A e B. Assinale a alternativa que apresenta o resultado de sua leitura.

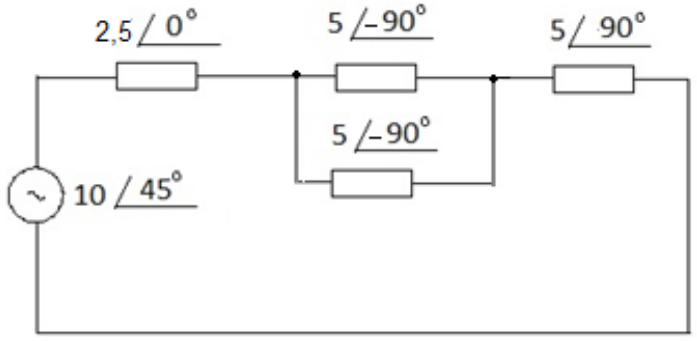

Para o circuito a seguir, determine a corrente fornecida pela fonte na forma retangular.

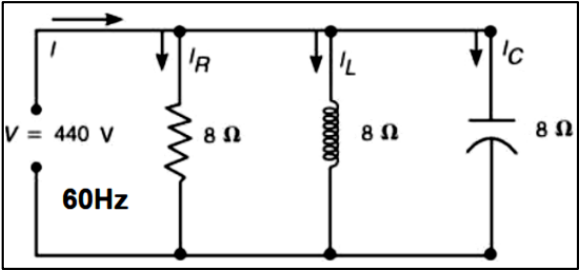

Observe o circuito a seguir:

A corrente total e o fator de potência são iguais, aproximadamente e respectivamente, a:

A primeira Lei de Ohm estabelece uma relação entre quais grandezas elétricas?

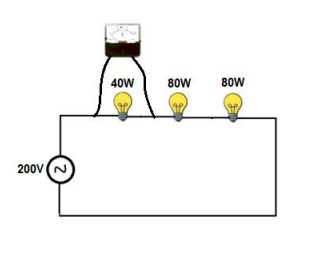

Sabendo que as lâmpadas apresentam as potências de 40W e 80W se forem ligadas diretamente na rede elétrica na tensão de 100V, determine a tensão medida pelo voltímetro no circuito elétrico se as lâmpadas forem ligadas conforme o esquema elétrico da figura abaixo. Considere todas as tensões RMS e que todos os valores devem ser arredondado com 2 casas decimais.

Sabendo que as lâmpadas apresentam as potências de 60 W e 240 W se forem ligadas diretamente na rede elétrica na tensão de 120 V, assinale a alternativa que indica a resistência equivalente do circuito elétrico se elas forem ligadas conforme o esquema elétrico da figura. Considere todas as tensões RMS.

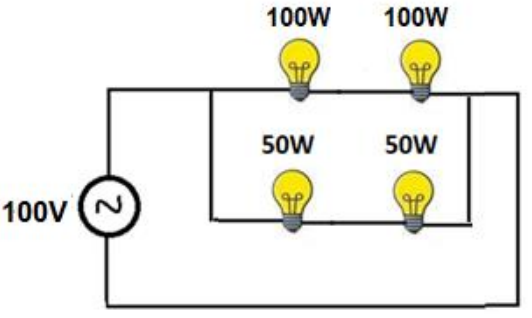

Sabendo que as lâmpadas apresentam as potências de 100W e 50W se forem ligadas diretamente na rede elétrica na tensão de 200V RMS, determine a potência transferida pela fonte. Considere o valor arredondado sem casas decimais.
