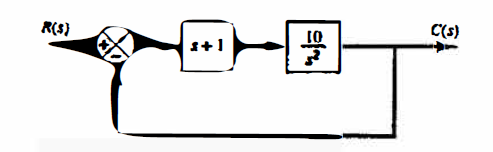

Analise a figura a seguir.

Assinale a opção que apresenta a resposta do sistema em malha fechada representado na figura acima a uma entrada do tipo degrau.
Dado: 15=3.87.
c(t)=1.1455e1.13t+0.1455e−8.87t−1
c(t)=−1.1455e1.13t−0.1455e−8.87t
c(t)=−1.1455e1.13t−0.1455e−8.87t+1
c(t)=−1.1455e−8.87t+0.1455e−1.13t+1
c(t)=−1.1455e−1.13t−0.1455e−8.87t−1
Considerando a Análise Nodal Sistemática, é incorreto afirmar que:
Utilizável em um computador.
Pode-se descrever o circuito através de um conjunto de matrizes e vetores.
As direções dos ramos identificam os sentidos em que se quer medir as tensões e as correntes sobre eles.
O grafo não pode ser descrito por uma matriz de incidência.
Descreve a que nós os ramos conectam-se e com qual sentido.

Dados:
V = 10 V
Z1 = 4 Ω
Z2 = j 2 Ω
Z3 = - j 2 Ω
Z4 = 2 Ω
Z5 = 3 + j4 Ω

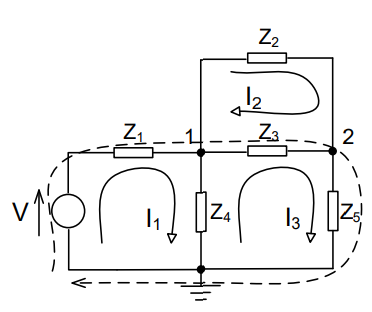

A figura acima mostra um circuito formado por uma fonte de tensão V e 5 impedâncias em uma associação mista. No circuito ainda estão indicadas as correntes de malha I1 , I2 e I3 .
Em função das correntes de malha e dos dados fornecidos, a equação de malha representada pela linha tracejada é:
10 - 4I1 - j2I2 - (3 + j2)I3 = 0;
10 - 4I1 + j2I2 - (3 + j2)I3 = 0;
10 - 4I1 - j2I2 - (3 + j)I3 = 0;
10 + 4I1 + j2I2 - (3 + j6)I3 = 0;
10 - 4I1 - j2I2 - (3 - j)I3 = 0.

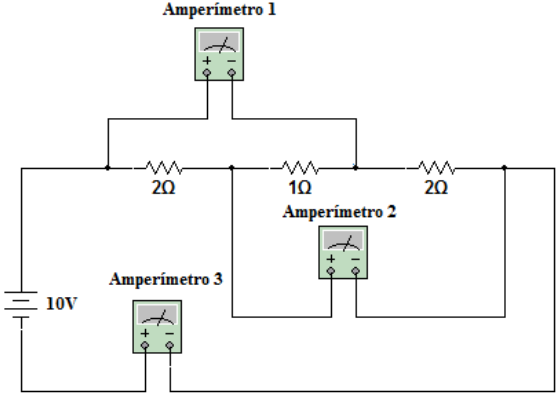

Para o circuito da figura a seguir, determine a corrente do amperímetro 3. Considere os equipamentos ideais.

2,0 A.
-2,0 A.
15,0 A.
20,0 A.
-20,0 A.

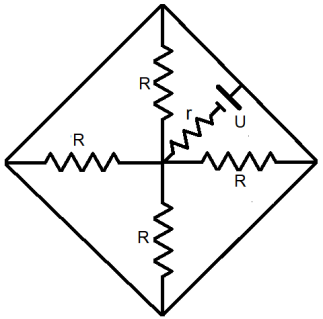

A figura a seguir apresenta um circuito composto por quatro resistores R, um resistor r e uma bateria U.

Para que a potência em cada um dos resistores R seja igual a 1/8 da potência total P, a resistência de r deve ser igual a
R/4.
R/2.
R.
2R.
4R
Um circuito série composto por dez resistores é alimentado por uma fonte de tensão contínua. Sabe-se que a queda de tensão no quinto resistor é 33 vezes maior que a ddp sobre o resistor de número oito. A corrente elétrica no resistor sete vale 2,4A e a potência dissipada pelo resistor quatro é 0,5 da potência dissipada pelo resistor dois. Sendo assim, a corrente, em ampere, no resistor de número nove vale:
0,5
1,0
2,4
33

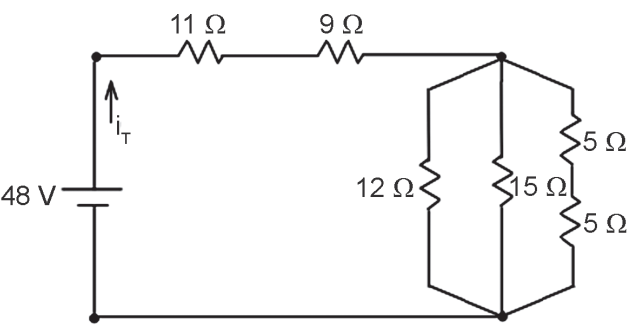

Leve em conta que uma bateria de f.e.m. de 48 V, considerada ideal, alimenta um circuito formado por vários resistores em associação mista, conforme indicado na Figura abaixo.

Nessas condições, a corrente elétrica iT, em ampère, fornecida ao circuito pela fonte é igual a
0,5
1,0
1,5
2,0
2,5
Um chuveiro elétrico alimentado por uma tensão de 220 V e dissipando a potência de 7200 W é acionado em uma residência diariamente por tempo que pode variar de 5 até 10 minutos. Considerando as informações apresentadas, assinale a alternativa correta.
A corrente que flui pelo chuveiro é de 44,35 A.
A condutância do chuveiro é de 500 Ohms.
A frequência é de 50 Hz.
A resistência do chuveiro é de 6,72 Ohms.
A corrente para produzir essa potência é de 63,77 A.
Um circuito monofásico em corrente alternada é alimentado por uma fonte de tensão expressa por v(t)=100sen200t V. Considerando que a impedância total do circuito possui módulo de 10Ω, o valor da corrente eficaz que é fornecida pela fonte é:
Se necessário, usar 21=0,707 e 31=0,577 |
5,77 A
7,07 A
10 A
14,14 A

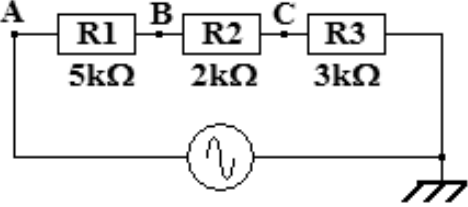

Um osciloscópio, conectado no ponto B do circuito abaixo, indicou uma forma de onda senoidal e uma tensão de pico de 50V. Qual o valor da corrente de pico desse circuito?

10mA
15mA
20mA
25mA
Com a solução do sistema de equações linearizado por Newton, referente ao sistema apresentado, pode-se calcular de forma direta, ou seja, por substituição direta nas equações, as seguintes variáveis
𝑃2, 𝑄2, 𝑃3 e 𝑄3.
𝑃1, 𝑄1, 𝑃3 e 𝑄2.
𝑃1, 𝑄1, 𝑃2 e 𝑄3.
𝑃1, 𝑄1 e 𝑄3.
𝑃1, 𝑄1 e 𝑃3.

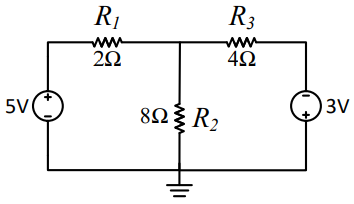

Considere o circuito da figura a seguir, em que o resistor R1 dissipa certa potência, e assinale a alternativa que apresenta o valor correto da potência dissipada pelo resistor R3.

P = 3 W.
P = 0,75 W.
P = 1,5 W.
P = 5 W.
P = 4,5 W.

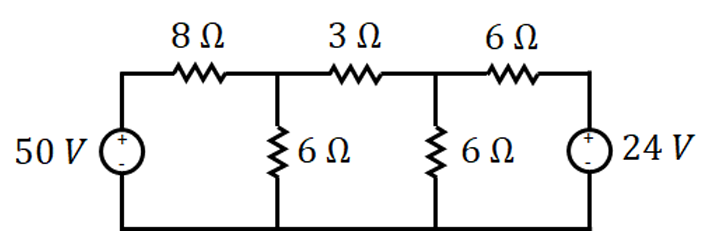

A figura a seguir ilustra um circuito elétrico composto por duas fontes de tensão e resistências.

A potência dissipada no resistor de 8 Ω é
44 W.
64 W.
128 W.
252 W.
325 W.
As setas abaixo representam as correntes DC chegando e saindo do nó Y.

Quando um amperímetro é ligado para medir lx, esse indicará:
6A
7A
9A
17A

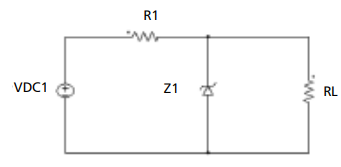

Considere o circuito abaixo, em que:

• VDC1 = 20 V ± 2 V
• R1 = 25 Ω
• VZ1 = 10 V
• Izmin = 1 mA
• Izmax = 200 mA
As correntes de carga mínima e máxima que mantêm o circuito regulado, respectivamente, são
200 mA e 280 mA
200 mA e 400 mA
280 mA e 319 mA
319 mA e 479 mA
320 mA e 480 mA
Considere o circuito a seguir:

Qual o valor da corrente total (IT) em amperes?
0 A.
0,5 A.
1,0 A.
1,5 A.
2,0 A.

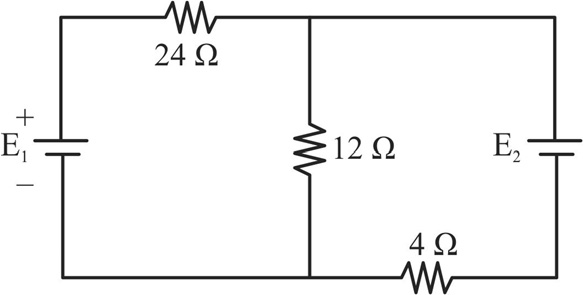

Tendo por base o circuito apresentado anteriormente, em que E1 = 27 V e E2 = 48 V, o módulo da corrente que atravessa o resistor de 4Ω é
0,25A.
1,25A.
2,25A.
3,25A.
4,25A.

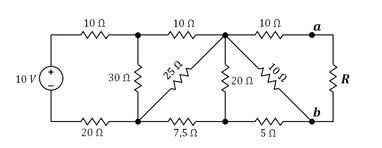

Observe o circuito ilustrado a seguir, composto por elementos passivos ideais e por uma fonte de tensão contínua.

Qual o valor do resistor R que promove a condição de máxima transferência de potência através dos terminais a e b?
10 Ω.
16 Ω.
20 Ω.
25 Ω.
27,5 Ω.

Da análise do circuito de corrente contínua apresentado, em que Ia = 2 A, Ib = –3 A e Ic= 1 A, é correto afirmar que os valores algébricos das correntes I1, I2 e I3 são, respectivamente,
3 A, –1 A e –4 A.
3 A, –1 A e 4 A.
–3 A, 1 A e –4 A.
3 A, 1 A e –4 A.
3 A, 1 A e 4 A.

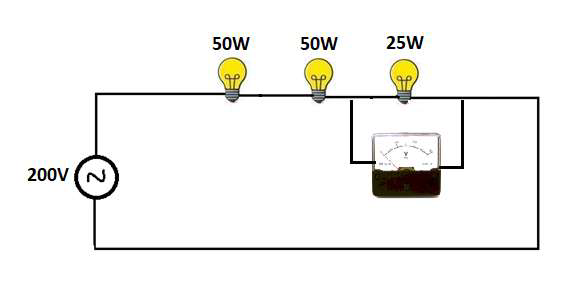

Sabendo que as lâmpadas do circuito a seguir apresentam as potências de 50W e 25W se forem ligadas diretamente na rede elétrica na tensão de 200V RMS, determina a tensão medida na lâmpada de 25W.

25V.
50V.
75V.
100V.
125V.
