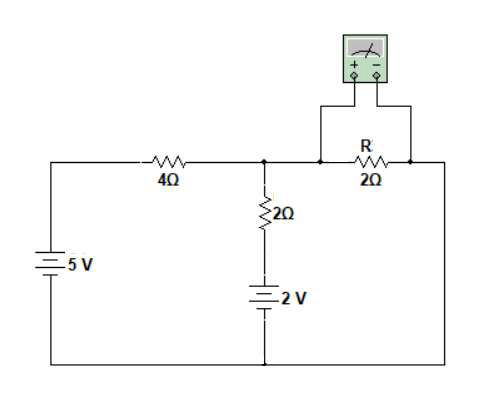

Para o circuito a seguir, determine a tensão medida no voltímetro no resistor R de 2Ω.

1,5V.
1,8V.
2,1V.
2,8V.
3,3V.
Para o circuito a seguir, determine a corrente medida pelo amperímetro.

0,5A.
1,0A.
1,5A.
2,0A.
2,5A.
Em um circuito eletrônico, três resistores são associados em paralelo e alimentados por uma fonte de corrente contínua ideal. Os resistores valem 3 Ω, 6 Ω e 6 Ω. Se a corrente disponibilizada pela fonte for 10 A, o valor da corrente e da queda de tensão no resistor de 3 Ω serão, respectivamente:
4A; 15V
5A; 15V
4A;30V
5A;30V

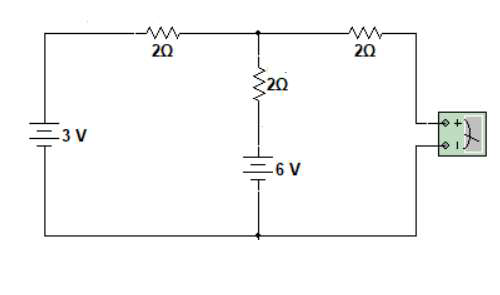

Para o circuito abaixo, determine o valor da corrente medida pelo amperímetro.

1 A.
2 A.
3 A.
-3 A.
-2 A.
O diagrama a seguir apresenta um circuito com um indutor e uma fonte de corrente alternada.

Supondo-se que a fonte VL forneça uma tensão de 30 VAC com frequência de 30 kHz, e L = 200 mH, tem-se que a corrente alternada IL que circula no circuito
IL ≥ 1,2 mA.
0,1 mA ≤ IL < 0,4 mA.
0,7 mA ≤ IL < 1,2 mA.
0,4 mA ≤ IL < 0,7 mA.
IL < 0,1 mA.
A afirmação de que “soma dos produtos de tensão e corrente em todos os ramos de um circuito é nula” é a base do Teorema de:
Green.
Norton.
Tellegen.
Laplace.
Nyquist.

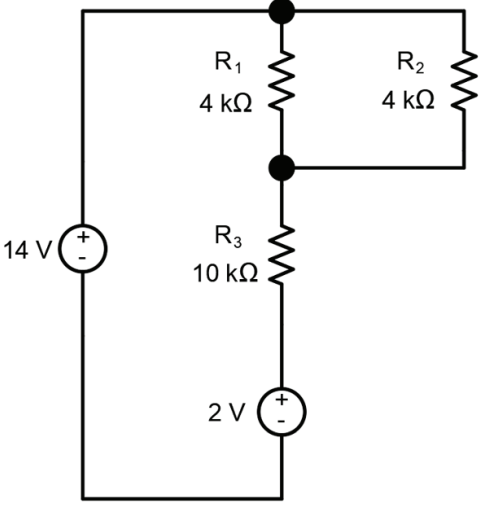

A figura a seguir ilustra um circuito composto por duas fontes de corrente contínua e três resistores.

O valor da corrente que flui pelo resistor R2 é
0,0001 A.
0,0002 A.
0,0005 A.
0,001 A.
0,005 A.

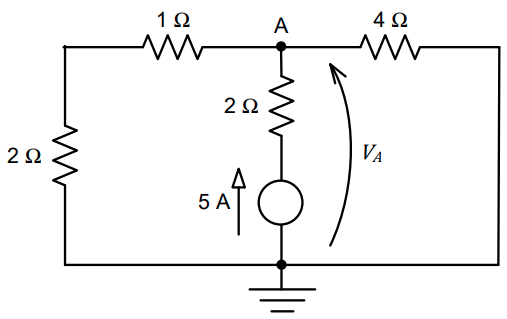

O circuito a seguir é composto por uma fonte de corrente ideal e uma associação mista de resistores.
-

-
A diferença de potencial 𝑉𝐴 indicada no circuito, em V, é
7−60
-10
760
10
780
Um resistor shunt, utilizado em paralelo com o galvanômetro de um amperímetro de corrente contínua, transforma em calor uma potência elétrica igual a 1W, quando submetido a uma ddp de 20mV (vinte milivolt). Sendo assim, pode-se afirmar que o shunt é percorrido por uma corrente, em ampère, igual a:
1
5
10
50

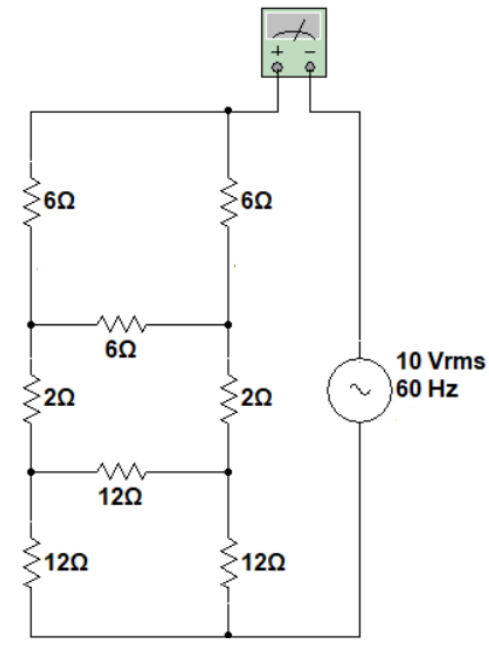

Determine a corrente alternada medida pelo amperímetro no circuito da imagem a seguir:

0,5A.
1,0A.
1,5A.
2,0A.
2,5A.
Sabendo que R1 = 2Ω e R2 = R3 = 1Ω, qual a corrente na malha Ia?
–10 A
–5 A
+5 A
+7,5 A
+10 A
Assinale a alternativa correta.
As resistências R2 e R3 estão em série.
As resistências R1, R2 e R3 estão em série.
A resistência R1 está em paralelo com a associação série de R2 e R3.
As duas fontes de tensão estão em paralelo.
As duas fontes de tensão estão em série.
Seja uma fonte de corrente contínua em paralelo com dois resistores (R1 e R2 ).

Assinale a alternativa que calcula corretamente a corrente no resistor R1 .
I1 = I × R1 / (R1 + R2)
I1 = I × R2 / (R1 + R2)
I1 = I × (R1 + R2) / R1
I1 = I × (R1 + R2) / R2
I1 = I × R1 × R2 / (R1 + R2)

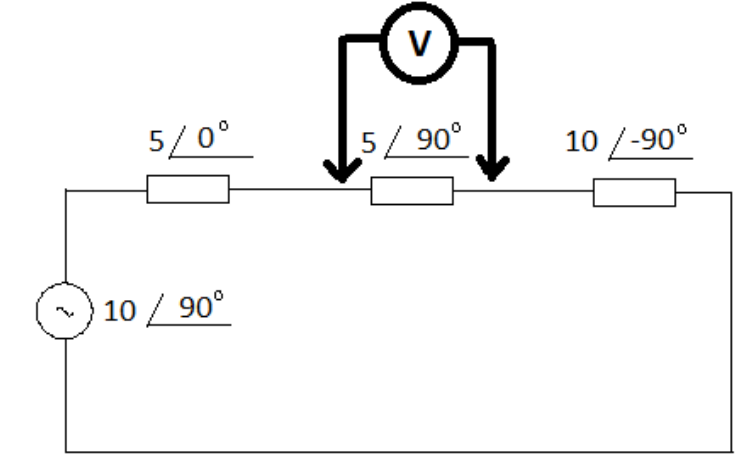

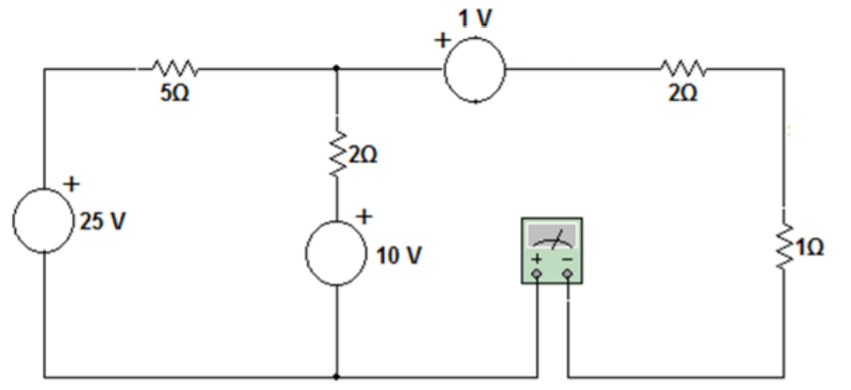

Determine o módulo da tensão medida na carga, conforme imagem a seguir. As grandezas estão no sistema Internacional.

3V.
4V.
5V.
6V.
7V.

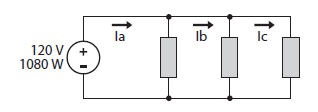

Considere a figura abaixo que mostra três resistência idênticas.

Sabendo que a fonte de entrada possui 120 V e 1080 W, quais os valores das correntes Ia, Ib e Ic, respectivamente?
Ia = 3 A • Ib = 3 A • Ic = 3 A
Ia = 3 A • Ib = 6 A • Ic = 9 A
Ia = 9 A • Ib = 6 A • Ic = 3 A
Ia = 9 A • Ib = 9 A • Ic = 9 A
Ia = 27 A • Ib = 18 A • Ic = 9 A
Assinale a alternativa que indica corretamente o valor da corrente eficaz na carga.
36,67 A
31,43 A
27,5 A
22 A
15,71 A

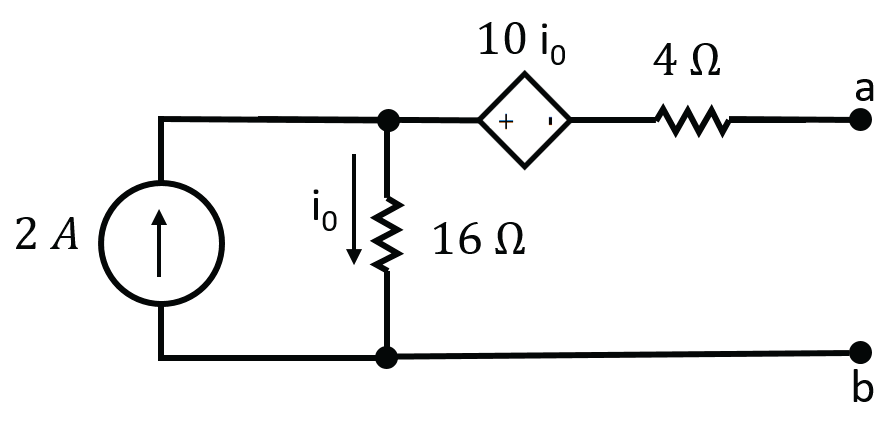

Considere circuito a seguir.

O valor do resistor RL a ser conectado entre os terminais A e B para absorver a máxima potência deverá ser de
10 Ω.
4 Ω.
20 Ω.
16 Ω.
3,2 Ω.

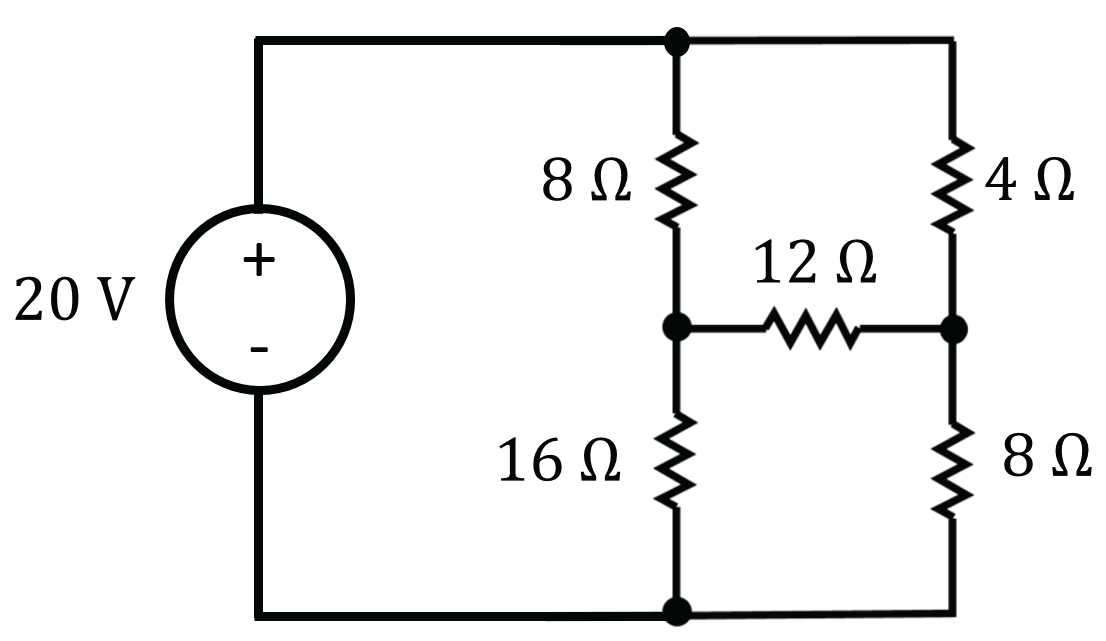

O circuito a seguir apresenta uma fonte de tensão aplicada em diversas resistências.

Qual a potência entregue pela fonte de tensão de corrente contínua de 20 V?
50 W.
100 W.
200 W.
25 W.
5 W.
Em um circuito elétrico alimentado em corrente contínua com tensão de 12 V, foi mensurada a corrente de 5 A. Nesse caso, é correto afirmar que
a frequência é de 50 Hz.
a potência é de 60 W.
a resistência é de 1 Ohm.
a reatância capacitiva é de 33 Ohms.
a impedância é de 6,43 Ohms.

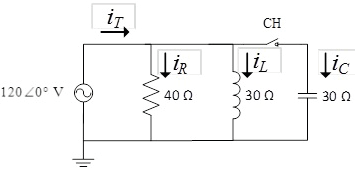

Um circuito elétrico possui três cargas em paralelo, sendo uma resistiva com R = 40 ohms, uma indutiva com XL = 30 ohms, uma capacitiva com Xc = 30 ohms. Esse circuito é alimentado por uma fonte de tensão senoidal de 120 V e a carga capacitiva possui uma chave CH para ligar o capacitor em paralelo no circuito, como pode ser visto na figura a seguir.

A respeito da operação desse circuito, analise as afirmativas.
I. Após decorrer um tempo da chave CH fechada, com o circuito em regime permanente, a corrente total fornecida pela fonte de tensão tem a amplitude de 1,2 A e está atrasada 45° em relação à tensão.
II. Após a abertura da chave CH, com o circuito em regime permanente, a corrente total fornecida pela fonte de tensão tem a amplitude de 5 A e está atrasada em relação à tensão.
III. Com a chave CH aberta e o circuito em regime permanente, a potência dissipada pelo resistor é de 840 W.
IV. Independente se a chave CH está fechada ou aberta, a corrente no indutor sempre terá a amplitude de 4 A e defasada 90° da tensão.
Assinale a alternativa CORRETA:
Apenas as afirmativas I e II estão corretas.
Apenas as afirmativas I e III estão corretas.
Apenas as afirmativas III e IV estão corretas.
Apenas as afirmativas II e IV estão corretas.
