Questões de Concurso sobre Leis de Kirchhoff, Análise Nodal e por Malha

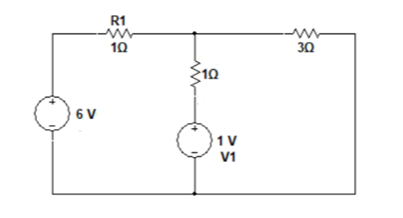

Para o circuito a seguir, determine a potência da fonte V1.

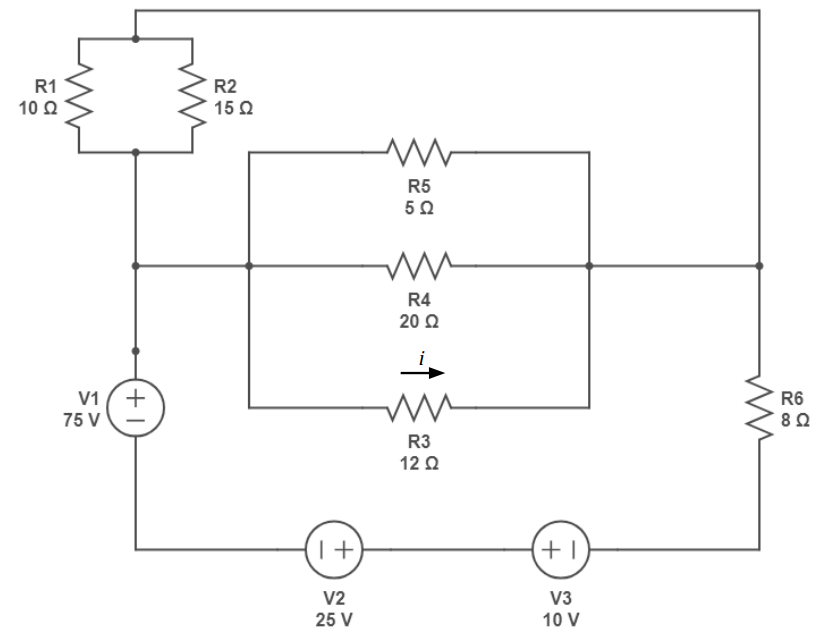

O circuito representado na figura a seguir é composto por três fontes de tensão e seis resistores.

Assinale a alternativa que apresenta o módulo da corrente no resistor R3 em amperes.

Em um circuito elétrico, uma energia de 5,29 KJ é exigida para transportar 23 Coulomb do ponto A ao ponto B. Qual a diferença de potencial elétrico existente entre os dois pontos?

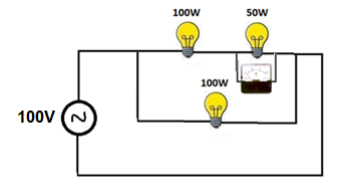

Sabendo que as lâmpadas apresentam as potências de 100W e 50W se forem ligadas diretamente em uma rede elétrica na tensão de 100V, determine a tensão medida pelo voltímetro. Considere o valor arredondado sem casas decimais.

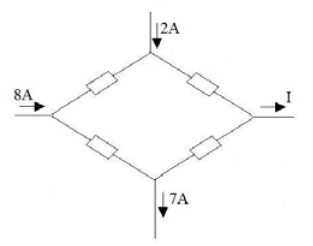

Encontre a corrente I utilizando a Lei de Kirchhoff das Correntes. Em seguida, assinale a alternativa correta.

Caso um curto-circuito fosse realizado entre os pontos a e b do circuito da figura 1, qual seria a corrente entre os pontos a e b?

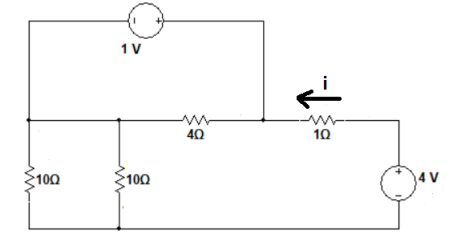

Para o circuito apresentado na imagem a seguir, determine a corrente “i”.

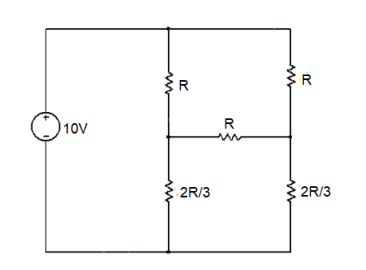

Analise a imagem a seguir. Sabendo que a fonte fornece 1 W, determine o valor de R.

Qual é a corrente máxima que pode passar através de uma bateria elétrica de tensão nominal 24 V e resistência do sistema de 200 ohms?

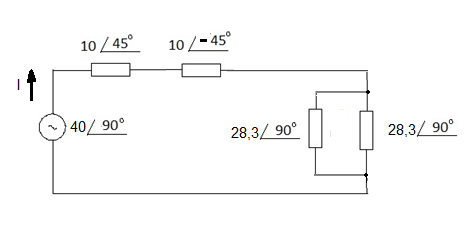

Para o circuito a seguir, determine a corrente fornecida pela fonte na forma polar e assinale a alternativa correta. Considere o valor sem casas decimais.

Com o objetivo de determinar a potência de uma carga monofásica, os valores de tensão e corrente eficazes foram medidos, obtendo-se 220 𝑉 e 30 𝐴, respectivamente. Sabendo-se que o fator de potência da carga é 0,9 indutivo, a potência ativa dissipada pela carga é dada por:

Considerando a Lei de Kirchoff para a corrente, analise a imagem e assinale a alternativa que contém o valor da corrente “I_D” e o sentido da corrente em relação ao nó “O” e o ponto “D”.

Considere o circuito elétrico abaixo:

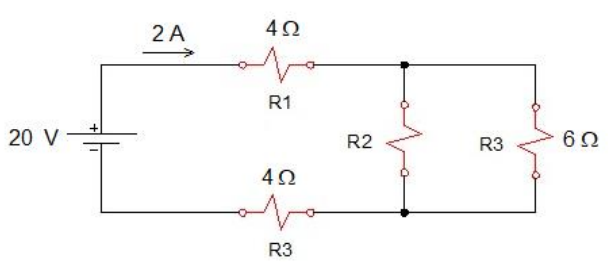

Qual o valor do resistor R2 para que a corrente total tenha o valor de 2 A?

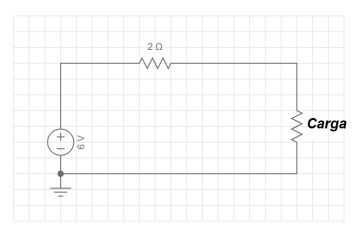

Observe a Figura 3, na qual o resistor de 2 Ohms representa a Resistência interna da fonte de tensão de 6V, e assinale a alternativa correta.

Figura 3

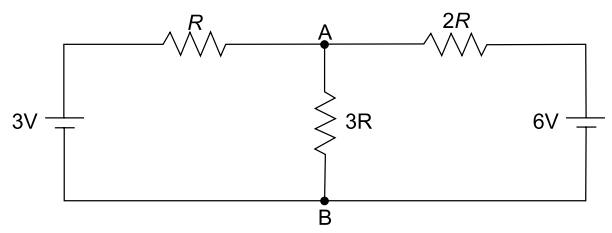

Considere o circuito elétrico em corrente contínua a seguir.

A diferença de potencial entre os nós A e B indicados, em volts, é

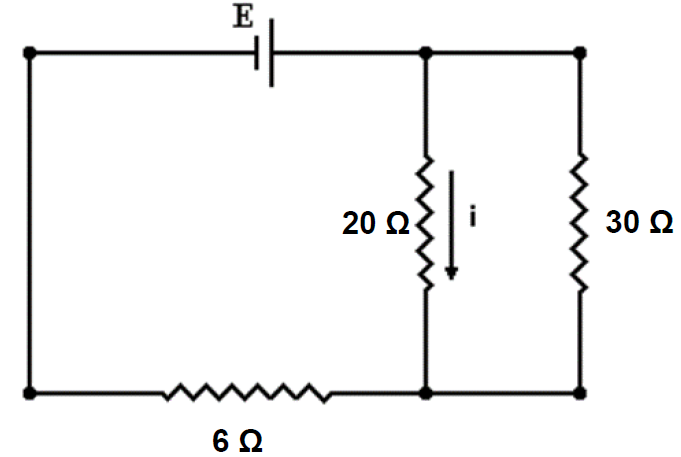

No circuito esquematizado abaixo, onde i = 2 A, a força eletromotriz E vale:

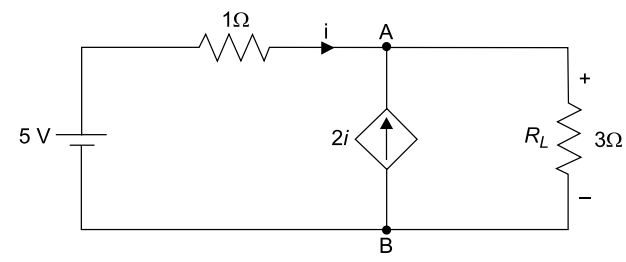

A figura a seguir mostra um circuito eletrônico em que há uma fonte controlada de corrente entre os nós A e B.

Essa fonte é controlada pela corrente i que sai da fonte de tensão, como indicado. A potência, em watts, dissipada na carga R_L é

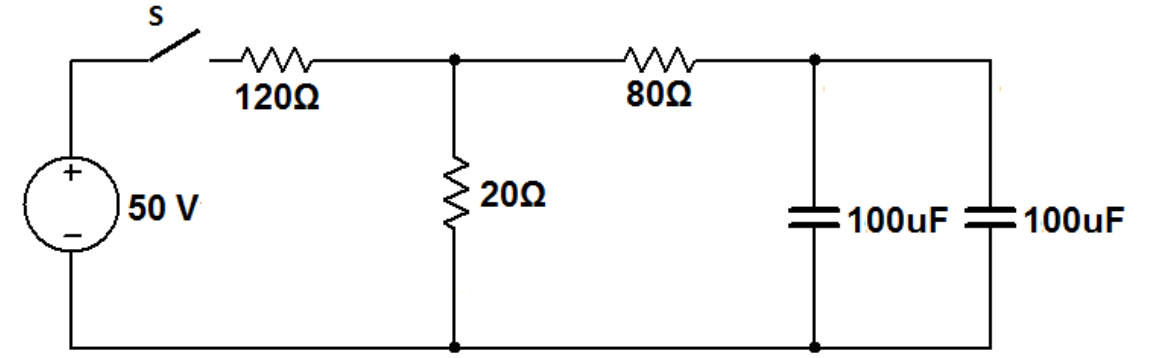

Determine a tensão Vc(t) dos capacitores para o circuito a seguir no instante que a chave é aberta, sabendo que ela estava fechada por um longo tempo.

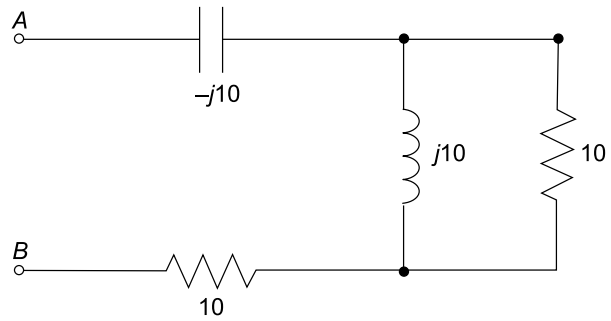

Mostra-se a seguir um circuito RLC série em que a bobina é representada por uma associação em paralelo de um indutor e um resistor.

Todas as impedâncias complexas apresentadas estão em ohms. Desta forma, o módulo da impedância equivalente, em ohms, entre os pontos A e B é

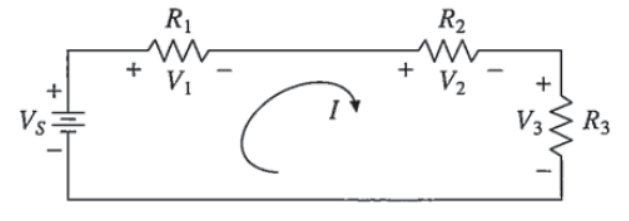

Relativo à Análise de circuito, sabendo que no circuito abaixo o valor de Vs é 100V, que o valor de R1 é 7 Ω, R2 é 5 Ω e R3 é 8 Ω. Assinale a alternativa CORRETA quanto ao valor da corrente I:

Fonte: O’MALLEY, John; tradução Moema Sant’Anna Belo. Análise de Circuitos. 2ª ed. São Paulo: Makron Books do Brasil, 1994. p. 51, fig 3.1.
