Questões de Concurso sobre Leis de Kirchhoff, Análise Nodal e por Malha

Sabendo que as lâmpadas apresentam as potências de 60 W e 240 W se forem ligadas diretamente na rede elétrica na tensão de 120 V, assinale a alternativa que indica a tensão medida pelo voltímetro no circuito elétrico se as lâmpadas forem ligadas conforme o esquema elétrico da figura a seguir. Considere todas as tensões RMS e o valor da corrente (deve ser arredondado com 2 casas decimais).

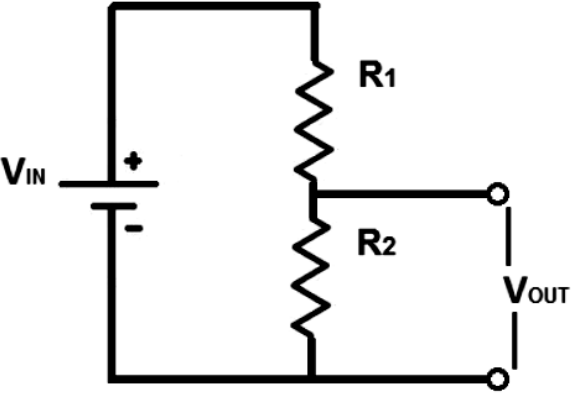

A figura mostra um circuito conhecido por divisor de tensão.

Para R₁ = 1 kΩ, R₂ = 3 kΩ e uma tensão de entrada de 12 V, o valor da tensão V_OUT em R₂ e a corrente que flui em R₁ e R₂ serão iguais, respectivamente, a

Se a resistência do resistor R for 70 Ω, o valor da corrente entre os terminais A e B do circuito será 0,10 A.

Sejam dois resistores, 120 Ohms e 60 Ohms, e uma fonte de tensão de 12 V. Neste sentido, analise as assertivas abaixo e assinale a alternativa correta.

I. Os resistores ligados em série na fonte produzirão uma corrente maior do que ligados em paralelo na fonte.

II. Os resistores tanto ligados em série quanto em paralelo, terão uma resistência equivalente de 90 Ohms.

III. Os resistores ligados em paralelo na fonte produzirão uma corrente maior do que ligados em série na fonte.

IV. Os resistores ligados em paralelo terão o valor da resistência equivalente igual a 1/3 do resistor de maior valor.

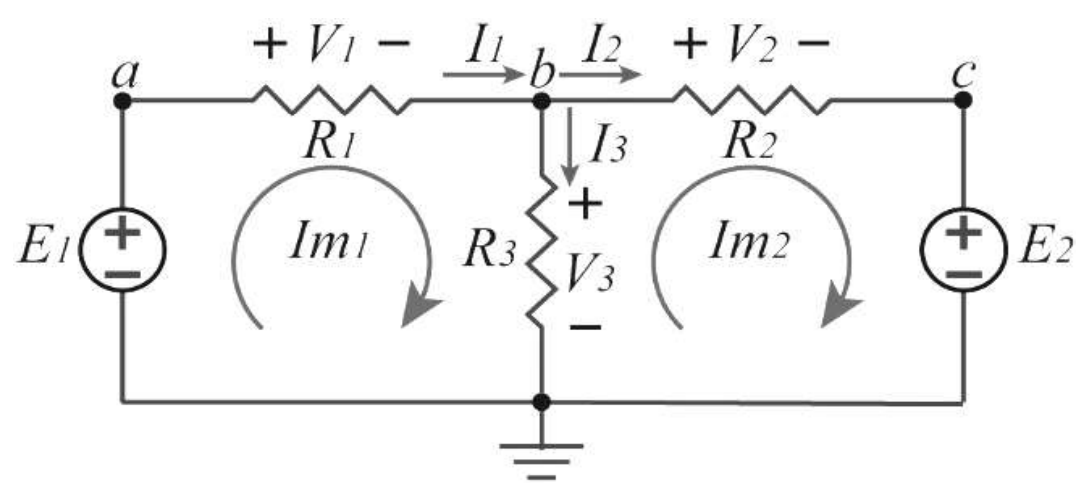

Considere as Leis de Kirchhoff e o circuito representado na Figura 2.

Figura 2 Fonte: arquivo da banca

A partir desse circuito, a equação que se desenvolve CORRETAMENTE é

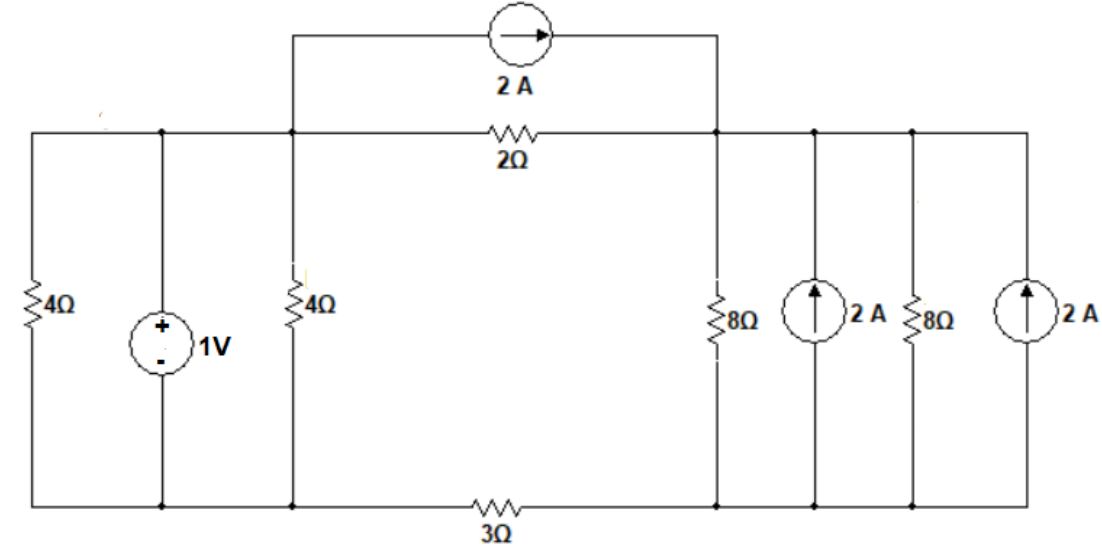

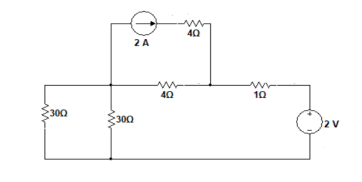

Para o circuito apresentado na imagem a seguir, determine a potência no resistor de 1Ω.

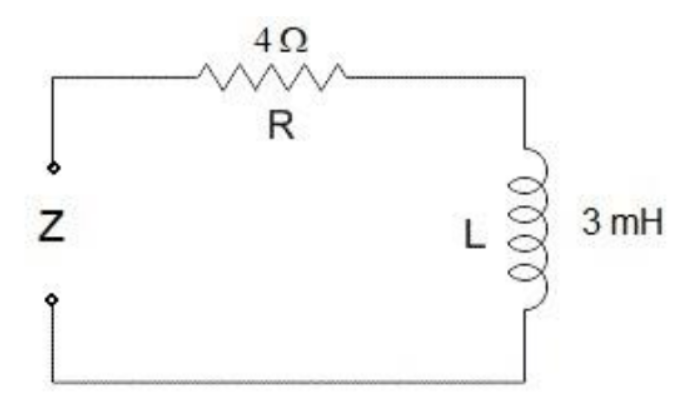

Um circuito RL em série, operando na frequência de 160 Hz, tem como parâmetros uma resistência R = 4 Ω e um indutor L = 3,0 mH, conforme ilustração a seguir:

Considere $\to$ pi = $\pi$ = 3,1416

É correto afirmar que os valores aproximados para reatância indutiva (XL) e a impedância total (Z) são respectivamente:

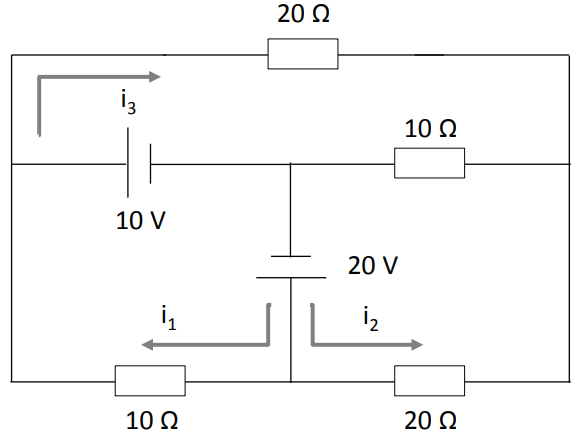

Considere o circuito elétrico mostrado na figura a seguir.

Assinale a alternativa que apresenta os valores das correntes i₁, i₂ e i₃, respectivamente.

A lei de Kirchhoff das correntes elétricas estabelece que a soma das correntes que entram em um nó de um circuito elétrico é igual à soma das correntes que saem do nó.

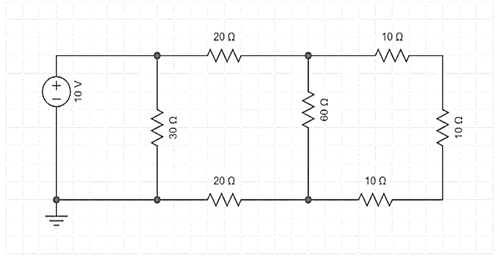

Para o circuito a seguir, determine a corrente no resistor de 3Ω.

De acordo com o circuito da Figura 1, assinale a alternativa correta.

Figura 1

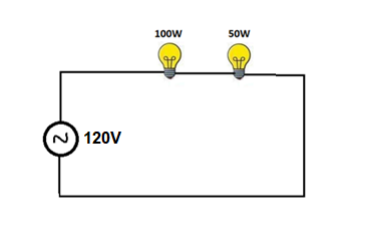

Sabendo que as lâmpadas apresentam as potências de 100W e 50W se forem ligadas diretamente em uma rede elétrica na tensão de 100V, determine a potência elétrica na lâmpada de 100W se as lâmpadas forem ligadas em série conforme o circuito baixo. Considere o valor sem casas decimais.

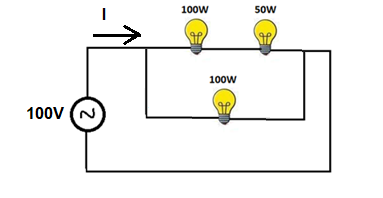

Sabendo que as lâmpadas apresentam as potências de 100W e 50W se forem ligadas diretamente em uma rede elétrica na tensão de 100V, determine a corrente fornecida pela fonte. Considere o valor truncado com uma casa decimal.

No processo de soldagem MIG/MAG (Metal Inert Gas/Metal Active Gas), a técnica de transferência de metal por curto-circuito ocorre:

Os fios e cabos elétricos são disponibilizados no mercado com bitolas que variam entre 1,5 mm² e 500 mm². Um cabo com bitola de 6 mm² é construído para uma corrente máxima de:

O circuito da Figura 4 representa uma carga industrial Z1, com comportamento indutivo caracterizado pela potência total consumida pela máquina, de valor: S = 4,4kVA /45º. Considere que a carga em questão está na capital, e a máquina está alimentada em 220V /0º. A corrente I1 circulante no circuito será:

Figura 4

Considere o circuito abaixo:

A potência entregue pela fonte 𝑣_𝑔 = 10𝑐𝑜𝑠(𝑡) será igual a:

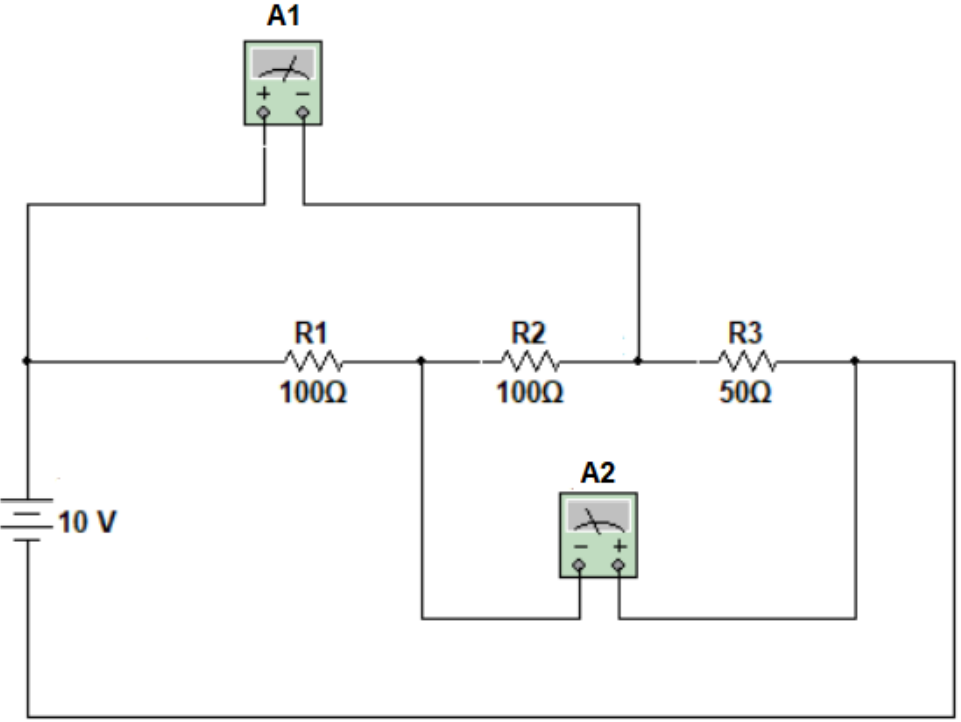

Determine a soma das correntes do amperímetro A1 e amperímetro A2.

Considerando a Lei de Kirchhoff das Tensões, assinale a alternativa que traz o cálculo correto da tensão Vb. (Dados : R1= 5 Ω , R2 = 2 Ω, Va = 8 V e I = 3 A).

A figura 1 mostra um circuito elétrico com uma fonte de tensão contínua de 100 V e uma fonte de corrente contínua de 5 A.

Qual a tensão entre os terminais a e b?
