Questões de Concurso sobre Leis de Kirchhoff, Análise Nodal e por Malha

Uma fonte de tensão CC foi ajustada em 12V, e sua corrente, limitada em 100mA. Quando essa fonte é conectada a um resistor de 12 ohms, a consequência é:

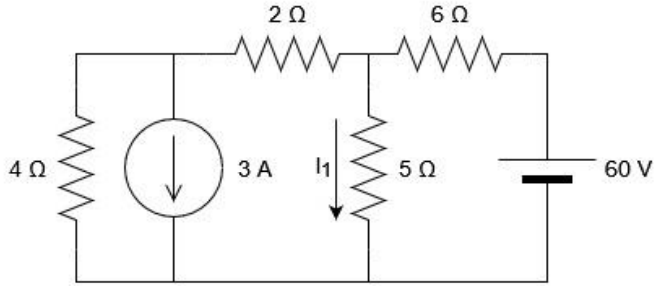

Para o circuito da figura a seguir, calcule o valor da corrente I₁, que circula sobre o resistor de 5 Ω.

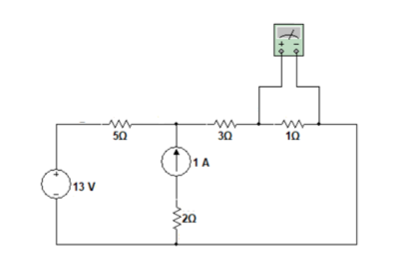

Utilizando as leis de Kirchoff, determine a tensão no resistor de 1Ω e assinale a alternativa correta.

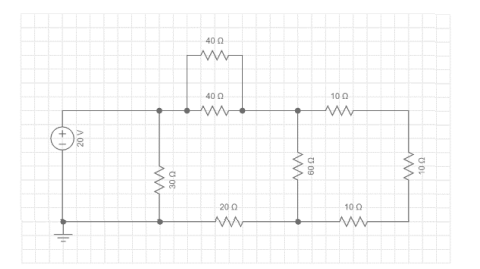

Analise a figura abaixo e assinale a alternativa correta.

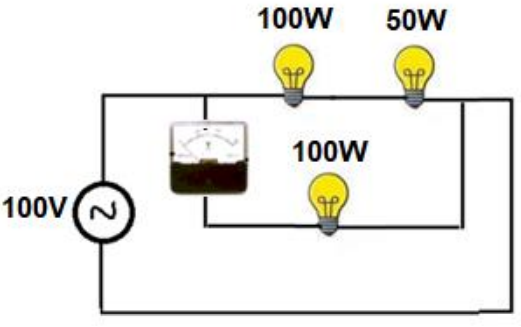

Sabendo que as lâmpadas apresentam as potências de 100W e 50W se forem ligadas diretamente na rede elétrica na tensão de 200V RMS, determine a corrente medida pelo amperímetro ideal.

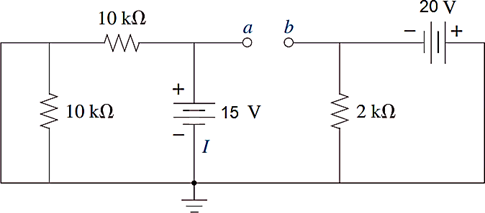

Considere o circuito apresentado na Figura1 para responder às questões 58 e 59.

De acordo com os dados do circuito apresentado na Figura 1, o valor da tensão Vab é:

Em um circuito elétrico, uma lâmpada incandescente é conectada a uma fonte de alimentação de 120 volts. A potência nominal da lâmpada é de 60 watts. Determine a corrente elétrica (em amperes) que atravessa a lâmpada.

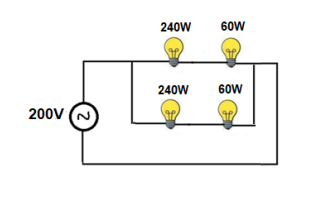

Sabendo que as lâmpadas apresentam as potências de 60 W e 240 W se forem ligadas diretamente na rede elétrica na tensão de 120 V, assinale a alternativa que indica a resistência equivalente do circuito elétrico se elas forem ligadas conforme o esquema elétrico da figura abaixo. Considere todas as tensões RMS.

O domínio das grandezas elétricas é de grande importância para os profissionais de todas as áreas da Engenharia. A partir delas, pode-se ter noção, por exemplo, da máxima corrente demandada em circuitos elétricos de indústrias, comércios e residências. Nesse sentido, considere 3 estufas secadoras monofásicas, com características resistivas, ligadas a uma indústria com tensão nominal de fase de 220 Volts e de linha de 380 Volts. Os equipamentos têm potências de 1100 Watts, 4400 Watts e 6600 Watts. A corrente total demandada pelas máquinas, as correntes individuais de cada uma delas e a resistência equivalente dessa associação em paralelo é, respectivamente, de

Sabendo que as lâmpadas apresentam as potências de 60 W e 240 W se forem ligadas diretamente na rede elétrica na tensão de 120 V, assinale a alternativa que indica a corrente medida pelo amperímetro no circuito elétrico se elas forem ligadas conforme o esquema elétrico da figura abaixo. Considere todas as tensões RMS e o valor da corrente (deve ser arredondado com 3 casas decimais).

Com o objetivo de determinar a resistência de um resistor desconhecido (RX), foi utilizada uma ponte de Wheatstone, conforme representado na figura abaixo.

O circuito é composto por uma fonte de tensão Vcc, um galvanômetro G e uma rede de quatro resistores R1, R2, R3 e RX.

Considere que:

I- As resistências de R1 e R3 são 150Ω e 50Ω, respectivamente;

II- O elemento R2 é uma resistência variável, que, quando ajustada para um valor de 300Ω, faz com que a corrente elétrica medida pelo galvanômetro seja nula.

O valor da resistência de RX é

No circuito a seguir, o módulo da fonte de tensão CA (5 V) equivale ao valor eficaz.

CALCULE a potência (W) absorvida pelo resistor.

A resposta CORRETA é:

No circuito da figura a seguir, o amperímetro e o voltímetro são ideais. O voltímetro marca 3,0 V quando a chave K está aberta. Fechando-se a chave K o amperímetro marcará:

As tensões nos nós 1 e 2 do circuito a seguir são, aproximadamente e respectivamente:

Considere o circuito a seguir.

Nesse circuito, o valor da corrente I é igual a

Observe o circuito da figura a seguir.

Para que o circuito esteja na condição de máxima transferência de potência para a carga conectada entre os pontos A e B, o valor de R1 deve ser

O diagrama abaixo representa um circuito resistivo em corrente contínua. Nesse circuito, a fonte V1 é responsável pelo fornecimento de energia aos resistores.

Portanto, a potência fornecida pela fonte V1, nesta configuração, é de, aproximadamente,

Na Figura 18, R1 = $6\sqrt{2}$, C1 = $6\sqrt{2}j$ e Corrente I = 20 /-45° A.

Figura 18

Assinale a alternativa correta.

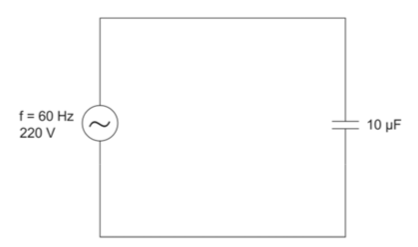

Considere o circuito a seguir.

Dados:

$\pi$ =3,14 e Vef = 220 V.

A corrente eficaz, em mA, que circula no circuito corresponde a, aproximadamente:

Analise as afirmativas a seguir:

I. Em um circuito fechado, temos 3 resistores idênticos de resistência igual a 15Ω. Se a fonte de tensão for de 180 V, a corrente elétrica considerando continua será igual a 4A.

II. Em um circuito de corrente contínua de 0,5 A, teremos uma tensão de 12 V, se a resistência for de 24Ω.

Marque a alternativa CORRETA:
