Questões de Concurso sobre Leis de Kirchhoff, Análise Nodal e por Malha

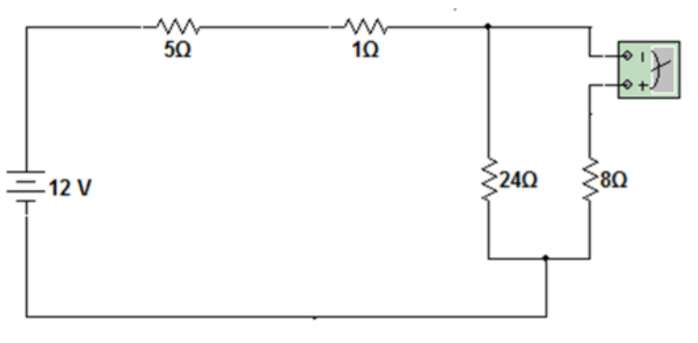

Para o circuito a seguir, determine a tensão medida pelo voltímetro V.

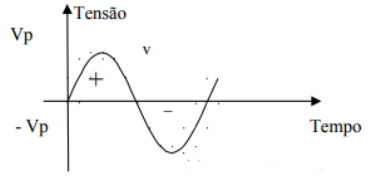

Dependendo de sua fonte ou gerador, a tensão produzida pode ser de tipos distintos. Analise o gráfico a seguir e assinale a alternativa que apresenta o tipo correto de tensão representado graficamente:

Sabendo que as lâmpadas apresentam as potências de 80W e 100W se forem ligadas diretamente na rede elétrica na tensão de 100V, determine a corrente fornecida pela fonte no circuito elétrico se elas foram ligadas conforme o esquema elétrico da figura abaixo. Considere todas as tensões RMS e os valores arredondados com 2 casas decimais.

Sabendo que as lâmpadas apresentam as potências de 100W e 200W se forem ligadas diretamente em uma rede elétrica na tensão de 100V, determine a leitura do amperímetro ideal A no circuito a seguir e assinale a alternativa correta.

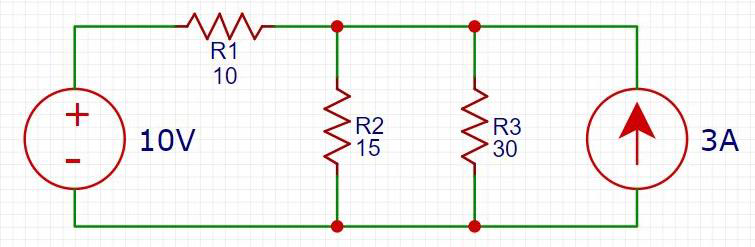

Assinale a alternativa que apresenta os valores corretos de tensão e corrente no resistor R2. Todos os resistores estão representados em Ohms [Ω].

Analise o circuito a seguir:

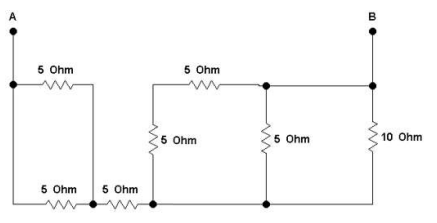

Assinale a alternativa que representa o valor correto da resistência equivalente entre os pontos "A" e "B":

A tabela a seguir mostra os valores RMS das correntes (componente fundamental e harmônicas) de uma carga elétrica não linear, onde h é a ordem harmônica com relação à fundamental.

Para essas condições, a distorção harmônica total de corrente é, aproximadamente,

-

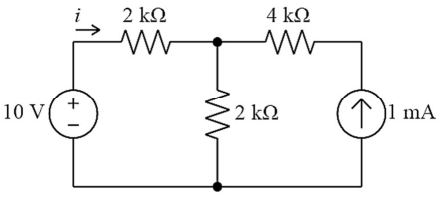

Para o circuito elétrico precedente, em corrente contínua, a corrente $i$ é igual a

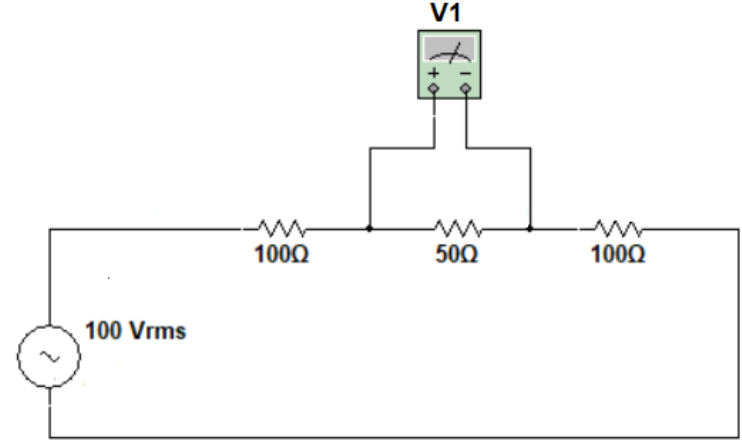

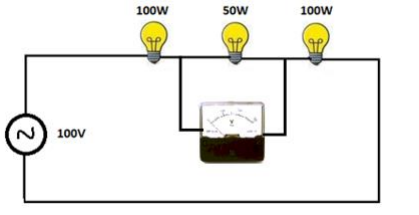

Para o circuito abaixo, determine a tensão medida pelo voltímetro.

-

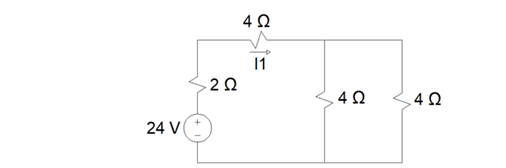

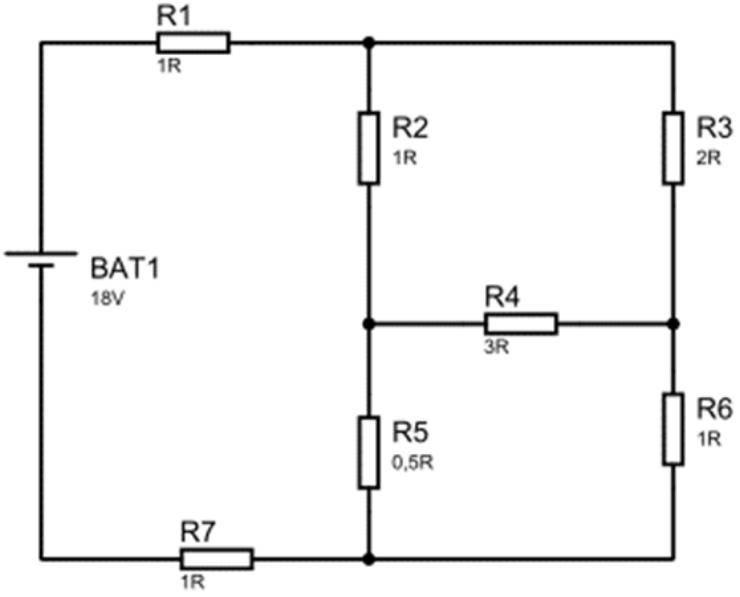

Observe o circuito apresentado a seguir:

Nesse sistema, a corrente I1 é de

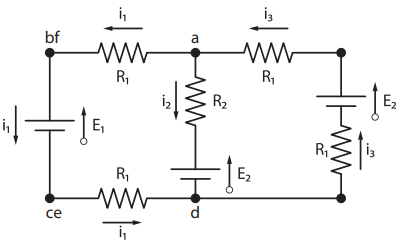

A figura abaixo mostra um circuito cujos elementos possuem os seguintes valores:

E₁= 3 V • E₂ = 6 V • R₁ = 2 Ώ • R² = 4 Ώ

Assinale a alternativa que indica, respectivamente, as correntes i1, i2 e i3:

Um circuito formado por um resistor R em série com um capacitar C é alimentado por uma fonte de tensão alternada senoidal. Voltímetros ideais são conectados aos terminais dos elementos resistivo e capacitivo e indicam respectivamente 30 V e 40 V. Um voltímetro instalado entre os terminais da fonte indicará:

Para o circuito da figura a seguir, determine a corrente do amperímetro.

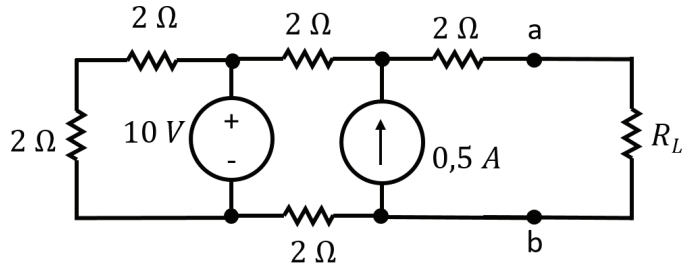

Considere o circuito a seguir.

Considerando-se que foi inserido um resistor na carga RL, que produz a máxima transferência de potência, qual a potência, em W, que a carga absorve?

Observe o circuito a seguir.

Determine a corrente elétrica total do circuito de acionamento.

Uma fonte de tensão contínua (Vs) é colocada em série com uma resistência (Rs), que é colocada em série com um capacitor (C).

Considerando que o capacitor está descarregado no início do período, assinale a alternativa correta.

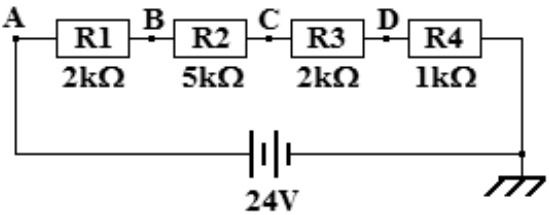

Observe o circuito ilustrado abaixo.

Para os resistores indicados, as medidas de V_A, V_B, V_C e V_D devem ser, respectivamente, 24V, 18V, 8V e 2V. Um aluno de eletrônica montou o circuito em um protoboard e, tomando as medidas com um multímetro, coletou as seguintes medições: V_A = 24V; V_B = 14,4V; V_C = 14,4V e V_D = 4,8V. Com base nas medidas realizadas pelo aluno, pode-se inferir que

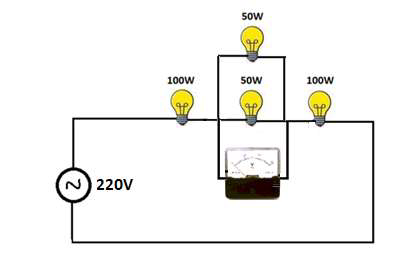

Para o circuito abaixo, determine a tensão medida pelo voltímetro, sabendo que a potência das lâmpadas é para uma tensão de 100V. Considere o valor truncado sem casas decimais.

Considerando-se o circuito apresentado na figura anterior, é correto afirmar que o valor da corrente I é

Sabe-se que a equação diferencial para a corrente elétrica $i\left(t\right)$ num circuito com indutor e resistor sujeita a uma tensão $E\left(t\right)=E_0\cos \left(\omega t\right)$ pode ser escrita como $L\frac{di}{dt}$ +$Ri$ = $E_0$ $\cos \left(\omega t\right)$. Supondo-se $i\left(0\right)=0$, então a função da corrente elétrica é dada por

$i\left(t\right)=\frac{E_0\left(R\cos \left(\omega t\right)+\omega Lsen\left(\omega t\right)\right)}{R^2+L^2{\omega }^2}-\frac{E_{0}R}{R^2+L^2{\omega }^2}$.
