Questões de Concurso sobre Leis de Kirchhoff, Análise Nodal e por Malha

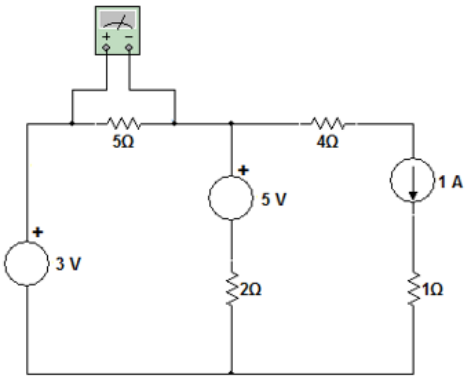

Determine a tensão medida pelo voltímetro no circuito abaixo.

O método das malhas se baseia na constatação de que basta conhecer o número de malhas de tensão para se resolver um circuito. O método segue orientações claras para sua resolução. Sobre esse método, assinale a alternativa incorreta.

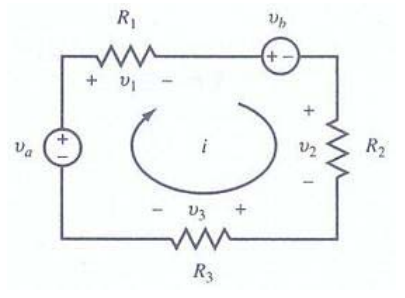

Utilizando a Lei de Kirchhoff das Tensões, analise o circuito e assinale a alternativa com o valor correto da corrente “i”, para R₁ = 10 Ω, R₂ = 10 Ω, R₃ = 5 Ω, Va = 100 V e Vb = 25 V.

A primeira lei de OHM relaciona três grandezas fundamentais, a saber:

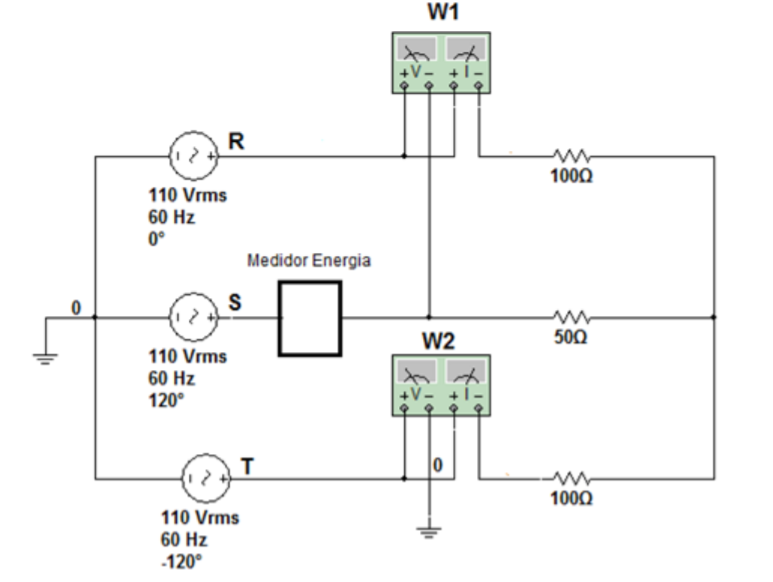

Determine a potência acumulada no medidor de energia ativa monofásico após 20 horas de operação, sabendo que a potência instantânea medida no wattímetro W1 é de 226,9W e no wattímetro W2 é de 136,1W.

Considerando a análise Nodal de Circuitos Resistivos, atente-se aos itens:

I - Em circuitos resistivos, não existem elementos com “memória", como capacitores e indutores.

II - Existem apenas resistores e fontes controladas, que geram associações instantâneas entre tensões e correntes.

III - A análise nodal consiste em escrever, para todos os nós do circuito com a exceção de um, o nó de terra ou de referência, uma equação exprimindo a lei de Kirchhoff das correntes para o nó.

É correto o que se afirma em:

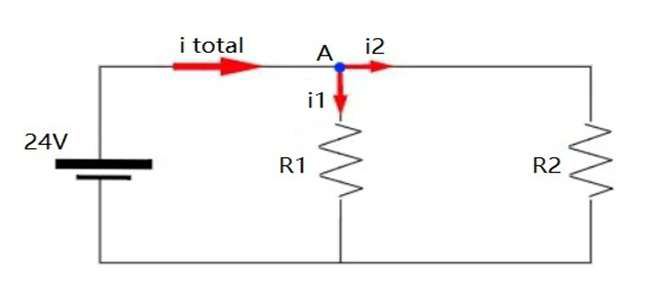

Considerando o circuito a seguir, calcule a corrente i1.

Sendo R1= 4 ohms.

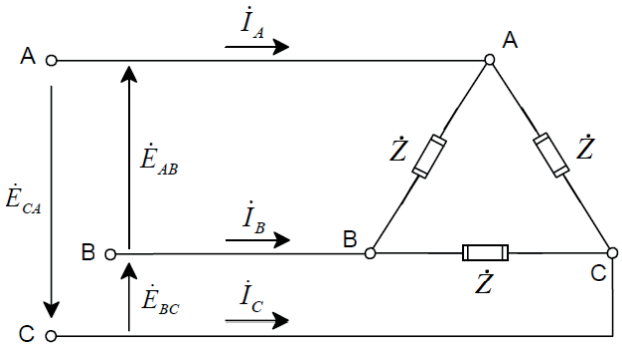

Um sistema trifásico representado no esquema trifilar, conforme a Figura P abaixo, apresenta os seguintes dados:

Módulo das tensões: E

Módulo das impedâncias: Z

Módulo das correntes: I

Figura P

Figura Q

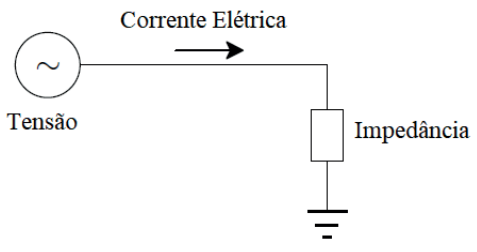

A representação unifilar de acordo com a Figura Q, apresenta, respectivamente, as seguintes expressões para os módulos da tensão, impedância e corrente elétrica:

A maioria das máquinas operatrizes normalmente possui inúmeros componentes elétricos. Conhecer esses componentes e utilizar equipamentos de medição de grandezas elétricas é fundamental para a manutenção dessas máquinas. No circuito abaixo, qual será o valor de intensidade de corrente elétrica apresentado pelo amperímetro?

Fonte: IFSP, 2022.

Um circuito é composto por uma indutância de 50 microhenrys, uma capacitância de 50 microfarads e uma resistência de 100 ohms ligadas em série.

Quando alimentado por uma fonte de tensão de 220 volts, valor eficaz, a corrente que circulará pelo circuito correspondente a:

Uma fonte de tensão alternada senoidal é aplicada à associação de um elemento resistivo em série com um elemento indutivo. A expressão para a tensão aplicada pela fonte será v(t)=179sen(314t) V. Se a impedância da associação for ( 6,28 + j3, 14) O, a indutância do elemento indutivo, em mH, será:

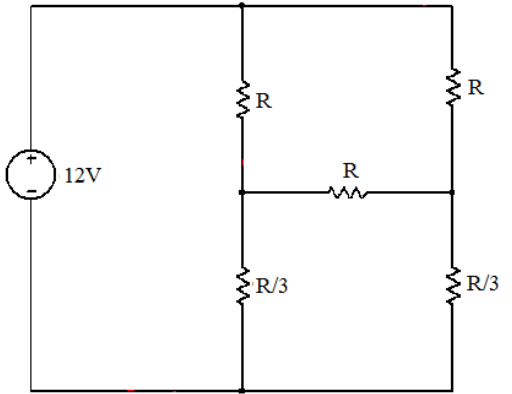

Sabendo que a fonte do circuito abaixo fornece 24W, determine o valor de R.

Um determinado circuito monofásico composto apenas por lâmpadas incandescentes e resistências apresenta uma potência nominal de 1320 W e uma tensão entre fase e neutro de 220 V. Assinale a alternativa que apresenta o valor da corrente de projeto desse circuito.

Considerando o circuito em corrente continua a seguir, determine a tensão dissipada sob o resistor de 3Ω.

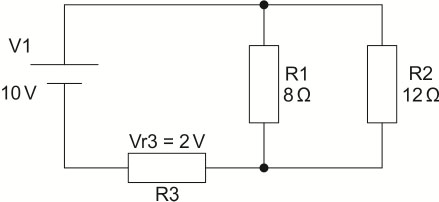

Considere o circuito a seguir:

O valor do Resistor R3 é igual a

Em uma residência foi instalado no banheiro um chuveiro com potência de 5,5 kW.

Sabendo-se que a rede elétrica tem uma tensão de 220 V, a resistência desse circuito, em Ohms, é

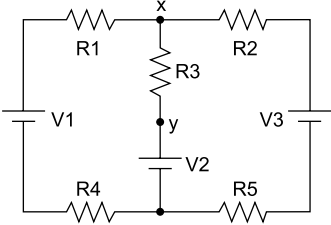

Analise o circuito a seguir.

Sabe-se que R1 = R2 = R4 = R5 = 2 Ω, R3 = 8 Ω, V1 = 3V, V2 = 2V, V3 = 2V.

Sobre o valor da tensão V_xy, sobre o resistor R3, tem-se que

Os conceitos da eletricidade podem ser comprovados com experiênciassimples, ao ligar fontes de energia em configurações em série ou paralelas. Admitindo o seguinte circuito:

Fonte: IFSP, 2022.

Qual é a corrente que passa pelo resistor R1?

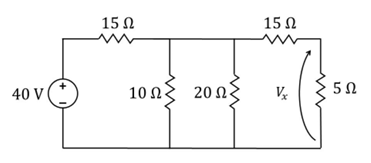

Com base na figura a seguir, qual é a tensão V_x no circuito?

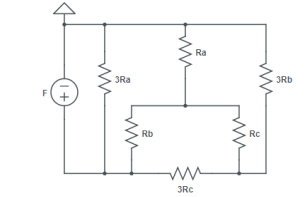

A simplificação de circuitos é um dos métodos mais simples de se obter valores de tensão e a corrente em um circuito. Quando se trata de associação de resistores, podemos ter o tipo paralela, série, estrela e triângulo. O circuito a seguir contém algumas dessas associações.

Sabendo-se que Ra = Rb = Rc = R, foram feitas as seguintes afirmativas:

..

I – A corrente fornecida pela fonte é F / R.

II – A corrente em Rb é igual a corrente em Rc.

III – A corrente em Rb é igual a zero.

IV – A corrente em Rc é igual a zero.

..

São corretas as afirmativas:
