Um circuito elétrico possui três nós (A, B e C) e é alimentado por uma fonte de tensão em corrente alternada νAB(t) = · cos (t) [V]. A parcela passiva desse circuito é descrita pela tabela que indica os nós em que se encontram ligados os seguintes elementos:



Nó “de”

Nó “para”

Elemento

A

B

Resistor de 10 [ohms]

A

C

Capacitor de 100 [mF]

A

C

Indutor de 20 [H]



O valor da corrente fornecida pela fonte, em [A], é:



A

.cos(T+45º)



B

2 .cos (t+45º)



C

2 .cos (t-45º)



D

2 .cos (t+45º)



E

2 .cos (t+45º)


No circuito da figura abaixo, R1 = 20 Ω , R2, = 15 Ω , R3 = 5 Ω e C = 0.02F. Se em t = 0, o valor de Vc é igual a12V, calcule o valor de i3.quando t > 0.


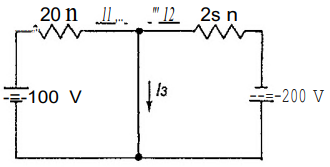

Imagem associada para resolução da questão


A

0,6e -5t A


B

0,5e-6t A


C

12e-5t A


D

3e-5t A


E

3e-6t A

O circuito representado na figura a seguir é composto por duas fontes de tensão e sete resistores.

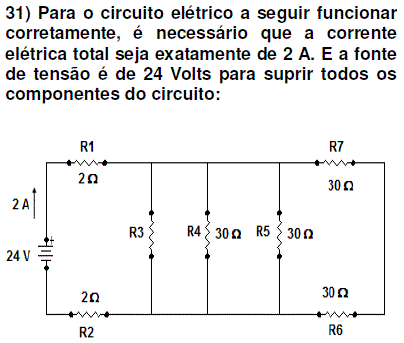

Imagem associada para resolução da questão

Assinale a alternativa que apresenta corretamente o módulo da potência P no resistor R2 em watts e da tensão V no resistor R5 em volts.


A
P = 12 W e V = 96 V.

B
P = 96 W e V = 12 V.

C
P = 96 W e V = 24 V.

D
P = 24 W e V = 24 V.

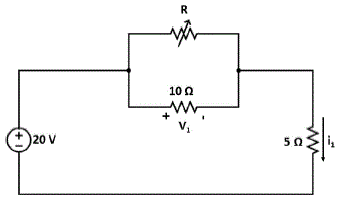

O circuito a seguir possui um resistor variável (potenciômetro).

Imagem associada para resolução da questão

Assinale a alternativa que indica o valor de R suficiente para que i1 = V1/5.


A
R = 10 Ω.

B
R = 5 Ω.

C
R = 20 Ω.

D
R = 1 Ω.

Analise o circuito alimentado por uma tensão alternada v(t) = 100 sen (2,5 t x 106 ) rad/s (V) e i(t) = 4 sen (2,5 t x 106 ) rad/s (A).


Imagem associada para resolução da questão


O valor do módulo da corrente que passa pelo indutor e o valor L são, respectivamente:


A

2 A e 20 µH


B

1 A e 50 mH


C

2 A e 20 mH


D

1 A e 50 µH

O circuito é alimentado por uma tensão v(t) = 30 sen ωt (V), onde ω = 628 rad/s, sendo R puramente resistivo de valor 15 Ω.


Imagem associada para resolução da questão


De acordo com o circuito apresentado, analise as afirmativas a seguir.


I. A corrente i(t) = 450 sen ωt (A).

II. A potência instantânea p(i) = 60 sen2 ωt (W).

III. A frequência da fonte é de aproximadamente 100 Hz.


Está(ão) correta(s) apenas a(s) afirmativa(s)


A

III.


B

I e II.


C

I e III.


D

II e III.

Um capacitor de 6 μ F tem entre seus terminais uma tensão v(t)= 20 cos(3000t) V. A corrente que passa por ele é:


A

3,33 cos (3000t) A


B

0,36 sen (3000t) A


C

0,50 sen (3000t) A


D

0,36 cos (3000t) A


E

0,50 cos (3000t) A

Um circuito resistivo possui três nós (A, B e C) e é alimentado por uma fonte de tensão em corrente contínua VAB = 20 [V]. A parcela passiva desse circuito é descrita pela tabela que indica os nós em que se encontram ligadas as resistências.



Nó “de”

Nó “para”

Valor da resistência [ohms]

A

B

20

A

C

10

B

C

10




O valor da corrente que circula na resistência que se encontra entre os nós A e B é


A

4,0 [A].



B

2,0 [A].



C

1,0 [A].



D

0,5 [A].



E

0,4 [A].


O circuito mostrado na figura a seguir ilustra um amperímetro, que tem como elemento central um galvanômetro com resistência interna RM = 2 Ω e capacidade de medir corrente de até 1 A. O resistor R é usado para amplificar a capacidade de medição de corrente, ligando a chave CH.


Imagem associada para resolução da questão


Desejando-se multiplicar a capacidade de medição de corrente por três, qual é o valor do resistor R a ser utilizado?


A

4 Ω


B

3 Ω


C

2 Ω


D

1 Ω

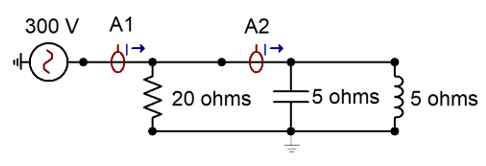

Assinale a alternativa que apresenta o valor das correntes que passam pelos amperímetros A1 e A2 da seguinte figura:


Imagem associada para resolução da questão


A

A1 = 135 A / A2 = 0 A.


B

A1 = 15 A / A2 = 15 A.


C

A1 = 135 A / A2 = 120 A.


D

A1 = 15 A / A2 = 0 A.


E

A1 = 7,5 A / A2 = 3,75 A.

Imagem associada para resolução da questão

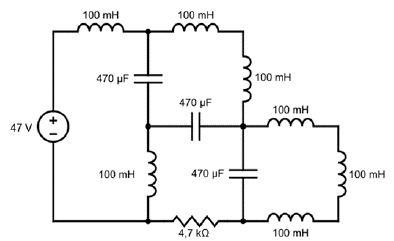

Com base no circuito da figura apresentada, considerando que a fonte de tensão é DC, a corrente em regime permanente no resistor de 4,7 kΩ será igual, em módulo, a


A

40 mA.


B

20 mA.


C

50 mA.


D

10 mA.


E

30 mA.

Uma tensão de 48 V alimenta um ramal telefônico, constituído de três resistores ôhmicos, em série de resistência 4 ohms, R ohms e R2 ohms. Se a corrente que atravessa estes resistores é de 3 A, o valor de R é


A

2.


B

3.


C

4.


D

5.


E

6.

Em um circuito elétrico de um automóvel, três lâmpadas são alimentadas em paralelo pela bateria de 12 V. A corrente no ramo principal é 6 A. Os resistores R1 e R2 apresentam resistência de 4 e 8 Ω, respectivamente. Qual o valor de R3 em Ω?


A

12


B

10


C

8


D

6


E

24

Calcule a tensão e a corrente em cada resistor no circuito desenhado abaixo.

Imagem associada para resolução da questão

Dados: R1 = 1,6 Ω, R2 = 4 Ω, R3 = 6 Ω


A

R1 = 4,8 V/3 A • R2 = 7,2 V/1,8 A • R3 = 7,2 V/1,2 A


B

R1 = 4,8 V/3 A • R2 = 7,2 V/2 A • R3 = 7,2 V/3 A


C

R1 = 4,8 V/3 A • R2 = 13 V/1,8 A • R3 = 7,2 V/12 A


D

R1 = 5,8 V/3,1 A • R2 = 7 V/2,8 A • R3 = 7 V/1,2 A


E

R1 = 10 V/3 A • R2 = 7,2 V/1,8 A • R3 = 7,2 V/1,2 A

Considere que, no circuito da figura abaixo, a potência total consumida é 360mW; a potência dissipada na resistência 1 é igual a 60mW e a corrente total do circuito (corrente de entrada na associação) é igual a 30mA. Assinale a alternativa que apresenta corretamente os valores das resistência 1 e 2, respectivamente, para estas condições.

Imagem associada para resolução da questão


A

480 e 2.400


B

136 e 2.450


C

2.450 e 136


D

2.400 e 480


E

12 e 36
