Determine a corrente I1 para o circuito abaixo e assinale a alternativa correta.

5A
4A
9A
6A
Assinale a alternativa INCORRETA, sobre Teoremas de Thévenin:
O teorema de Thévenin estabelece que qualquer circuito linear visto de um ponto pode ser representado por uma fonte de tensão (igual à tensão do ponto em circuito aberto) em série com uma impedância (igual à impedância do circuito vista deste ponto).
A esta configuração chamamos de Equivalente de Thévenin em homenagem a Léon Charles Thévenin, e é muito útil para reduzirmos circuitos maiores a um circuito equivalente com apenas dois elementos a partir de um determinado ponto, onde se deseja, por exemplo, saber as grandezas elétricas como tensão, corrente ou potência.
O cálculo do Equivalente de Thévenin baseia-se no Teorema da superposição quando o circuito a ser reduzido é separado do circuito a ser estudado e as análises de circuito aberto e em curto-circuito não são aplicadas para se conseguir as relações que permitam a redução desejada.
Equivalente de Thévenin pode ser construído a partir de duas etapas:1. Determinar a resistência ou impedância de Thévenin. Esta resistência (ou impedância) é aquela vista do ponto onde se deseja reduzir o circuito, e neste caso, com as fontes de tensão curto-circuitadas e as fontes de corrente abertas.2. Determinar a tensão de circuito aberto no ponto onde se deseja reduzir o circuito.
Nenhuma das alternativas.

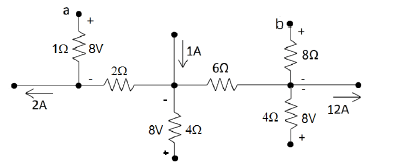

Na figura a seguir são apresentadas correntes elétricas em três ramos e tensão em um dos resistores.
A diferença de potencial Vab desse circuito, em volts, é igual a
A figura abaixo apresenta um circuito elétrico composto por seis resistores.

Em alguns ramos são apresentados os valores das correntes elétricas e em alguns resistores, as respectivas diferenças de potencial.
A diferença de potencial Vab desse circuito é igual a:

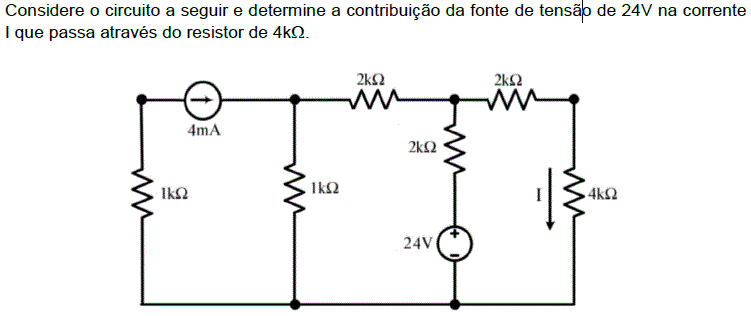

2mA
1,87mA
3mA
2,22mA
4mA

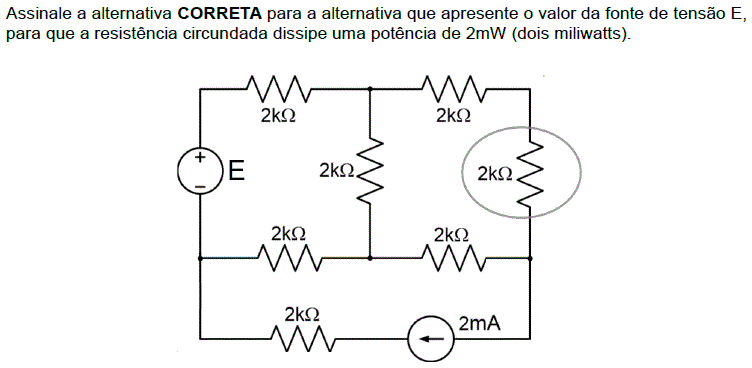

12 V
6 V
18 V
9 V
16 V

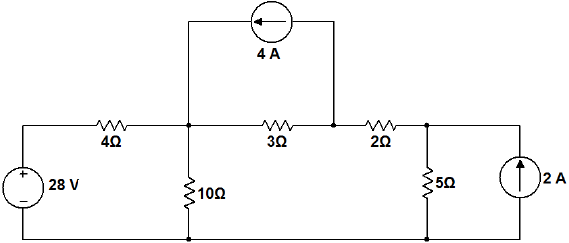

Determine o valor da corrente no resistor de 2 Ω no circuito a seguir:
175 mA
170 mA
165 mA
160 mA
155 mA
Um forno elétrico industrial de 40Ω consome uma corrente elétrica de 15A. A diferença de potencial nos terminais do resistor do referido forno é igual a:
120 V.
240 V.
360 V.
480 V.
600 V.

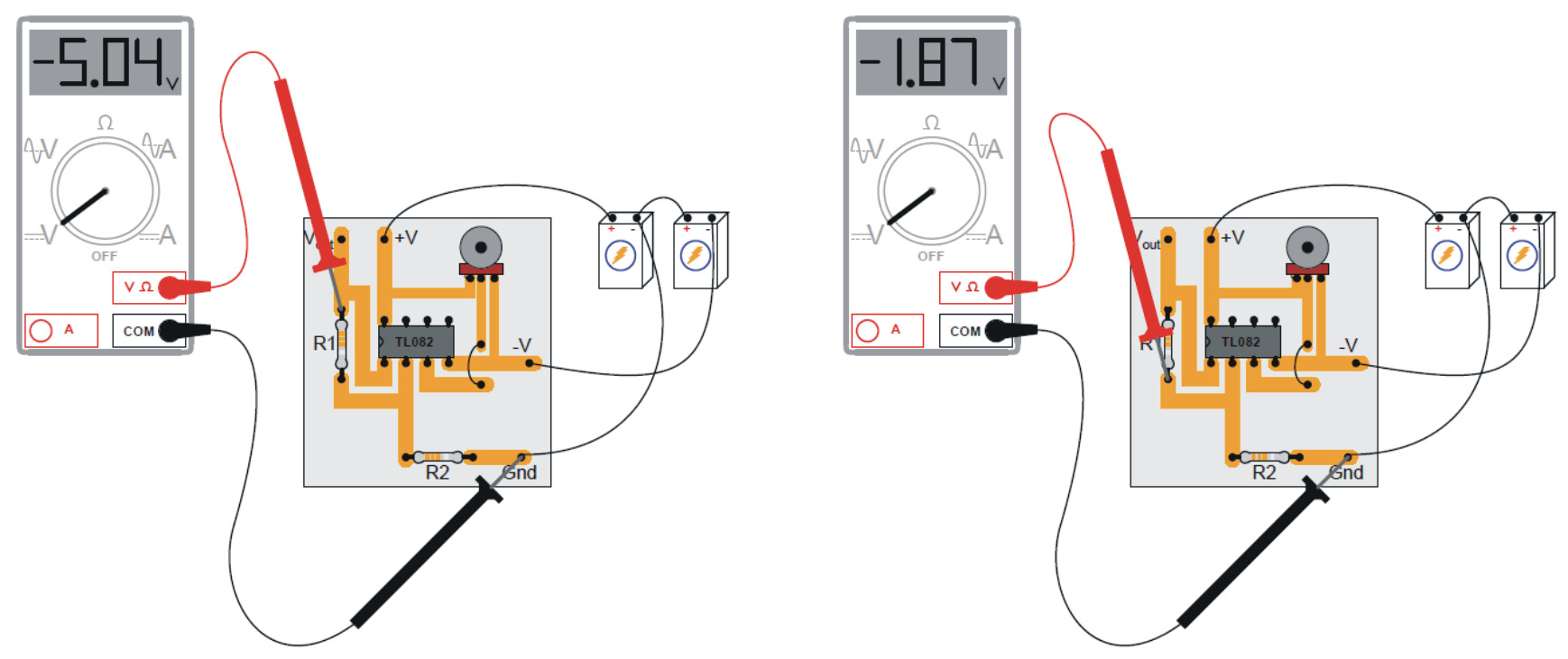

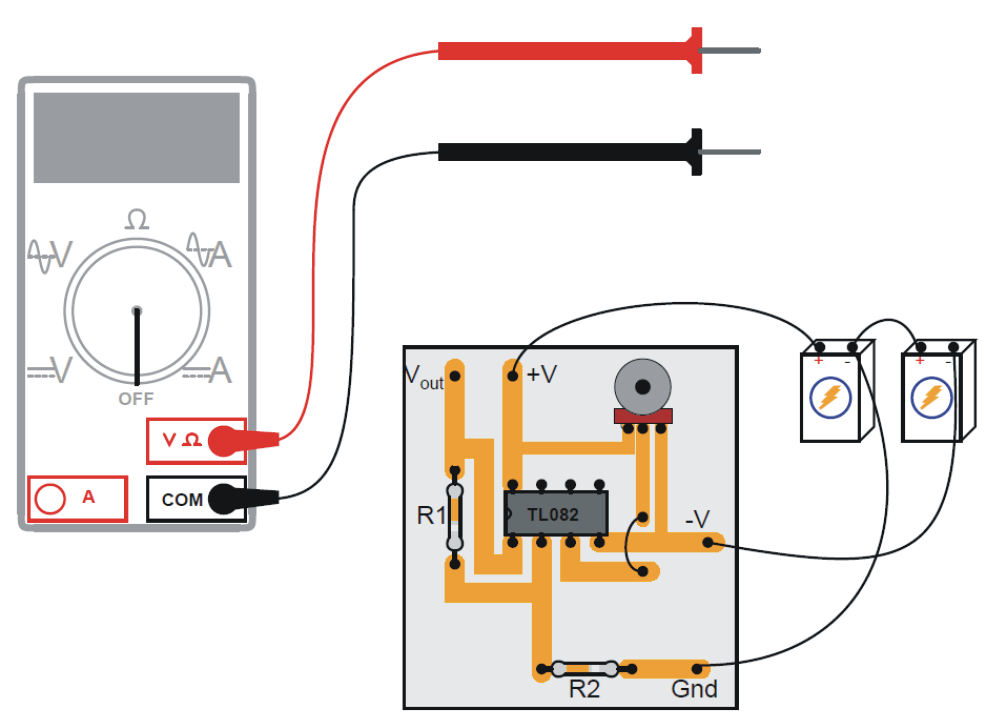

Suponha que um técnico esteja checando a operação do seguinte circuito eletrônico:

Ele decidiu medir a tensão em cada lado do resistor R1 em relação ao terra, obtendo as seguintes leituras:

O resistor R1 tem resistência de 47kΩ.
A corrente em R1, em miliamperes, é:
0,107x100.
0,398 x10-1.
0,146 x100.
0,253 x100.
0,674 x10-1.
Dado o circuito da figura seguir, calcule a potência entregue pela fonte de corrente:

85 W
255 W
225 W
125 W

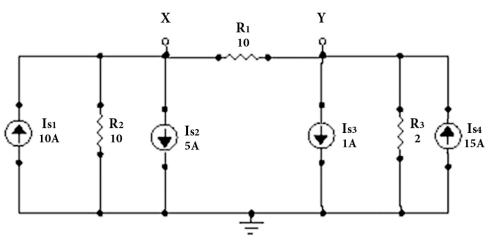

Analise o circuito a seguir:

A tensão VXY no resistor R1 é igual a:
22 V.
-10 V.
10 V.
68 V.

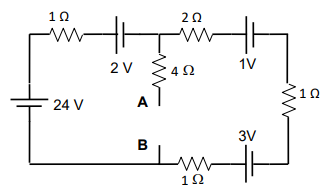

Considere o circuito de corrente contínua abaixo.

Neste caso, a ddp entre A e B vale:
5 V.
6 V.
17,2 V.
10,5 V.
4,8 V.

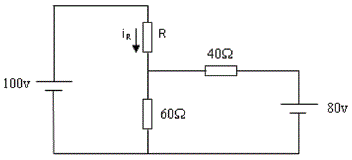

O circuito abaixo possui duas fontes de tensão de corrente continua e três resistores.
Calcule o valor da corrente (iR) que passa através do resistor R.
iR = 25/(20+R) A
iR = 52/(24+R) A
iR = 15/(38+R) A
iR = 61/(33+R) A
A figura abaixo representa um conversor Boost operando em corrente contínua com f = 1,0 MHz.
A ondulação da tensão de saída é de 1,5% da tensão média aplicada à carga.
Considerando que o conversor esteja operando com VE = 110 V, L = 20 mH, R = 150 Ω e D = 0,7, o valor da tensão média VS é, aproximadamente, igual a

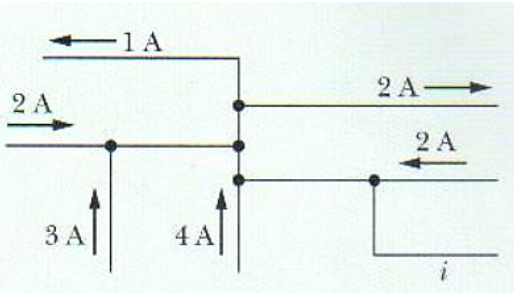

A figura abaixo mostra parte de um circuito elétrico.

Qual o valor absoluto da corrente i no fio da extremidade inferior à direta?
0 A
2 A
4 A
6 A
8 A
Deseja-se projetar um circuito que acenda um led, com a sua máxima intensidade luminosa, com uma tensão contínua de VF= 15 V, conforme mostra o circuito a seguir:
As especificações do led são: corrente para a máxima intensidade luminosa: 20 mA, tensão de operação: 2,2 V. Um resistor limitador RL que possa funcionar adequadamente, de valor e potência comercialmente disponíveis, e que permita que se utilize uma corrente próxima da máxima sem ultrapassá-la é:

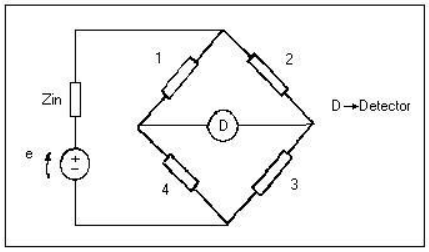

A utilização das pontes se estende por diversas áreas. A disposição em ponte é utilizada para medir parâmetros em circuitos, como também se aplica em instrumentos seletores sensíveis, instrumentos de controle, filtros, etc. Uma ponte está em equilíbrio quando o detector D no círculo central é nulo.

A figura abaixo mostra uma ponte de corrente alternada chamada de Ponte de Owen.

O valor de R3 da ponte de Owen , que está em equilíbrio com os parâmetros C1=10 pF , R2=1 kΩ , R4=5 kΩ e C4=5 pF, é
0,5 Kω.
4 kΩ.
1 kΩ.
2 kΩ.
10 kΩ.

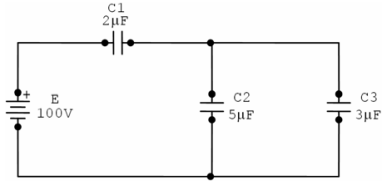

Calcule a tensão em cada capacitor e assinale a alternativa correta.

Vc1 = 60 V, Vc2 = 40 V, Vc3 = 30 V
Vc1 = 70 V, Vc2 = 30 V, Vc3 = 30 V
Vc1 = 80 V, Vc2 = 20 V, Vc3 = 20 V
Vc1 = 90 V, Vc2 = 10 V, Vc3 = 20V

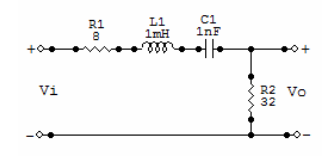

Calcule a tensão máxima de saída do circuito e a frequência para a qual isso ocorrerá.
Adote π = 3 e Vi = 20 mV ∠ 0° e resistências em ohms.

Assinale a alternativa correta.
14KHz , 13mV
14MHz , 14mV
167MHz , 15mV
167KHz , 16mV
