Na cozinha de uma residência, estão ligados em paralelo três equipamentos com potências de 100W, 144W e 200W. Todos estão conectados às suas respectivas tomadas de 120V. Calcule a resistência de cada equipamento e assinale a alternativa correta.


A

220Ω, 144Ω, 30Ω


B

288Ω, 72Ω, 50Ω


C

144Ω, 100Ω, 72Ω


D

288Ω, 216Ω, 100Ω

Um engenheiro eletricista dispõe de um galvanômetro de resistência interna de 20 Ω e corrente de fundo de escala 7 A. Ele precisará utilizar o equipamento para medir correntes de até 60 A. O valor da resistência shunt que deve ser conectada ao galvanômetro para que seja possível realizar as medições necessárias é de


A

7420 Ω.


B

2,64 Ω.


C

0,054 Ω.


D

2,33 Ω.


E

20 Ω.

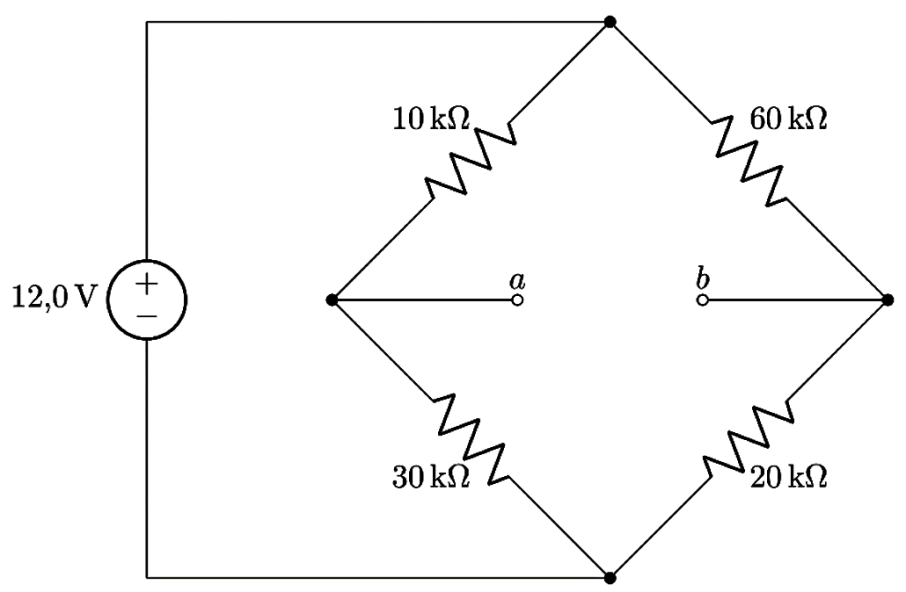

A figura 1 apresenta uma ponte de Wheatstone.

Imagem associada para resolução da questão

Figura 1. Ponte de Wheatstone

Os parâmetros do circuito equivalente de Thevenin desta ponte de Wheatstone, a tensão de circuito aberto e a resistência equivalente, em relação aos terminais a-b, são, respectivamente:


A

Voc = 6 V e Req = 20,6 kΩ


B

Voc = 6 V e Req = 22,5 kΩ


C

Voc = 12 V e Req = 26,7 kΩ


D

Voc = 9 V e Req = 29,2 kΩ

Sabendo-se que, por uma impedância Z = (40 + j30) Ω circula uma corrente eficaz de 5 A, o valor de pico da tensão sobre essa impedância é:

Utilizar e


A

50 V


B

100 V


C

140 V


D

170 V

A impedância de um circuito é apresentada a seguir. Analise e assinale a alternativa correta.


Z = 35,12 + j12,5 Ω


A

O circuito possui uma resistência de 12,5 Ω.


B

O circuito possui uma susceptância de 12,5 Ω.


C

O circuito possui uma reatância indutiva de 12,5 Ω.


D

O circuito possui uma reatância capacitiva de 12,5 Ω.

A figura mostra uma associação de resistores, sendo a tensão entre os pontos P e Q igual a V e as resistências R1 = R2 = R3 = R


Imagem associada para resolução da questão


O valor da corrente que flui sobre o resistor R2 é igual a


A

3V/2R.


B

2V/3R.


C

3V/R.


D

V/3R.


E

V/R.

Um perito cuja especialidade é Engenharia Elétrica realizou um experimento indicado na figura abaixo. No circuito elétrico, a medida no amperímetro com a chave aberta é igual a 15 mA e com a chave fechada é de 30 mA.


Imagem associada para resolução da questão


Nessas condições, o valor da resistência interna da bateria Ri é de


A

10 Ω.


B

30 Ω.


C

60 Ω.


D

100 Ω.


E

300 Ω.

A figura a seguir mostra um circuito resistivo alimentado por uma fonte CC.


Imagem associada para resolução da questão


Para que o resistor de 5 Ω do circuito seja submetido a uma ddp de 5 V, o resistor R deve ter uma resistência de


A

4,5 Ω.


B

5,0 Ω.


C

9,0 Ω.


D

12,0 Ω.


E

14,5 Ω.

Na análise de malha por inspeção aplicada a um circuito constituído apenas de resistores, os elementos da diagonal principal da matriz resistência representam a soma de todas as resistências de cada uma das malhas do circuito.


C

Certo


E

Errado

Ano: 2021
Prova: SELECON - EMGEPRON - Técnico de Projetos Navais - Área: Técnico em Eletrotécnica - 2021

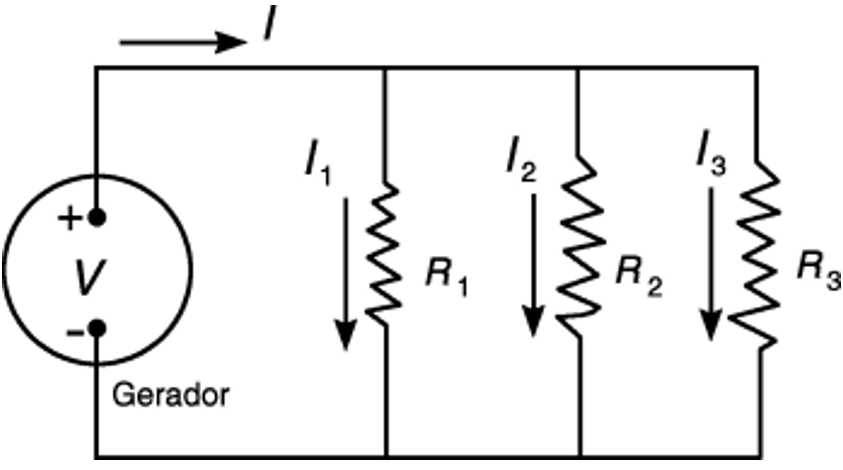

Um forno de secagem de pintura, alimentado com 220 volts, possui três resistências de 20 ohms ligados em paralelo, conforme ilustra a figura.

Imagem associada para resolução da questão

Para que o forno funcione, é necessário que a corrente e a potência total gerada correspondam a:


A

11A e 2450W


B

22A e 4840W


C

33A e 7260W


D

60A e 13200W

A figura abaixo ilustra um divisor de tensão:


Imagem associada para resolução da questão


Os valores para a corrente total I e das tensões V1 e V2 são, respectivamente,


A

0,4A, 4V e 8V.


B

0,4A, 8V e 4V.


C

0,6A, 4V e 8V.


D

0,8A, 8V e 4V.


E

0,8A, 4V e 8V.

Qual a leitura no Amperímetro e no Voltímetro representados no circuito mostrado na figura, respectivamente?

(Despreze eventual sinal negativo.)


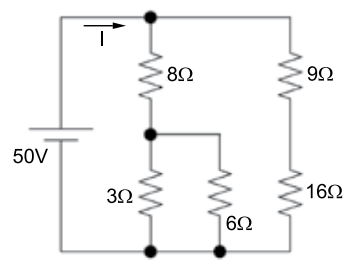

Imagem associada para resolução da questão


A

7,0 A e 4,0 V.


B

5,6 A e 9,8 V.


C

4,0 A e 7,0 V.


D

9,8 A e 5,6 V.


E

4,0 A e 0,0 V.

No circuito da figura 2, se um voltímetro ideal for ligado entre os terminais a e b, será medida uma tensão de:


A

100V


B

75V


C

50V


D

25V

Sabendo-se que todos os resistores são de 1,0 x 103 Ω, o resistor equivalente entre os terminais da fonte, o valor da corrente que atravessa o resistor R2 e a tensão em seus terminais são, respectivamente:


A

2/3 x 103 Ω; 3,0 x 101 A; e, 3,0 x 101 V


B

5/3 x 103 Ω; 3,0 x 101 A; e, 3,0 x 101 V


C

2/3 x 103 Ω; 3,0 x 10-3 A; e, 3,0 x 100 V


D

5/3 x 103 Ω; 3,0 x 10-3 A; e, 3,0 x 100 V
